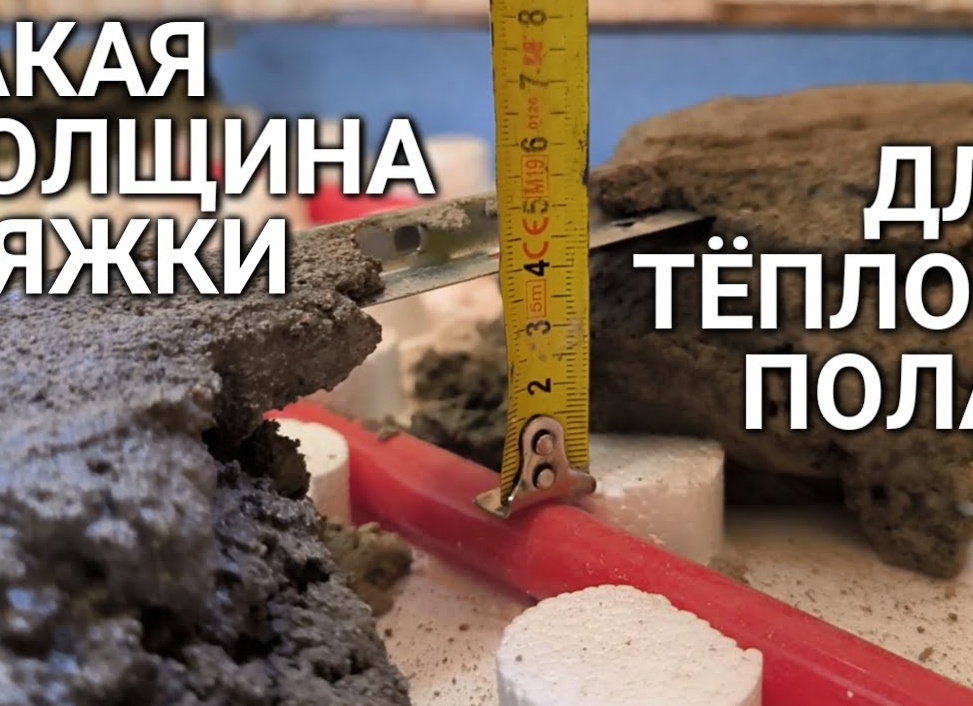

Какая толщина стяжки для теплого водяного пола Толщина стяжки под тёплый пол водяной, рекомендации и технология монтажа пола с обогревом
Во время строительных или ремонтных работ возникает вопрос, на какой высоте должна быть уложена цементная стяжка для теплого пола, чтобы она была правильной. Существует заблуждение, что толстая стяжка приводит к большим теплопотерям, поэтому большинство людей стараются сделать ее как можно тоньше. Это также дает значительную экономию на сухом замесе и экономит много денег, так что все в плюсе. Это совершенно неверное представление.
При проектировании растворов для полов с электрическим или водяным подогревом необходимо учитывать два ключевых фактора (рабочая толщина, рабочие нагрузки). Соблюдение этих технологических условий в рабочем процессе способствует тому, что покрытие не разрушается от природных воздействий, а тепло теплоносителя правильно аккумулируется, что приводит к равномерной теплопередаче в помещении.
Данный информационный материал основан на инструкциях надежного производителя механического оборудования для напольного отопления с водяным и электрическим подогревом немецкой компании Rehau.
Жидкостные системы
Строение стяжки для тёплого пола
Подходящая стяжка для напольного отопления с водяным и электрическим подогревом должна содержать следующие материалы:
- Подложку из теплоизоляции;
- Греющий кабель или трубопровод;
- Основание стяжки из цементно-песчаной смеси;
Схематическое изображение толщины раствора пола для напольного отопления.
Схематическое изображение толщины стяжки Толщина слоя основания пола для напольного отопления. Соблюдение всех этих пунктов повысит эффективность напольного отопления и снизит эксплуатационные расходы.
Что влияет на толщину тёплого пола
Основным компонентом, оказывающим значительное влияние на толщину пола с подогревом, является цементный раствор. Размер раствора играет важную роль при укладке водопроводных труб, поскольку без него пол не будет идеально ровным и система не будет работать должным образом.
Размер раствора для системы горячего водоснабжения должен рассчитываться индивидуально для каждого помещения.
Существуют следующие виды раствора: мокрый, полусухой и сухой:
- Мокрая — это раствор из цемента и песка, разбавленный водой. Допустимая для использования марка цемента не ниже М-300, а песок просеянный, карьерный. Для полов с обогревом рекомендована смесь с добавками, в качестве которых применяются пластификаторы и фибра.
- Полусухая — состоит из аналогичных компонентов, что и в мокром виде, лишь уменьшено содержание воды.
- Сухая — это сыпучий материал (керамзит).
Кроме того, варьируется размер бетонного основания. На его размер влияют:
- предназначение помещения и самого пола;
- чистовое покрытие, которое планируется монтировать;
- тип почвы — если укладка производится на грунт;
- вид черновой основы — бетонная, деревянная или грунт;
- размер труб — чаще используется изделие с внутренним диаметром 16 мм, и 20 мм внешним;
- высота потолков;
- планируемая температура в помещении.
Толщина бетонного слоя также зависит от условий, в которых устанавливается теплый пол с горячей водой, а также от марки цемента и свойств армирующего материала.
Описание «пирога»
- основание — бетонное, деревянное, или черновая стяжка;
- гидроизоляция — плёнка из полиэтилена (при близком расположении грунтовых вод);
- демпферная лента — необходима для компенсации температурных расширений, она размещается по периметру комнаты, в местах монтажа усадочных швов, на стыке стен и пола;
- теплоизоляция — в качестве утеплителя используются пенополистирольные плиты, стандартная толщина 1 см;
- гидроизоляция — полиэтиленовая плёнка;
- армирующая сетка — средний размер диаметра прутьев 1 мм;
- нагревательные элементы (трубы из металлопластика, полипропилена или PEX);
- стяжка из бетона — рекомендовано осуществлять заливку по маякам, тогда проще будет выровнять поверхность;
- подложка;
- напольное покрытие.
Последовательность работ
Перед укладкой пола установите гидроизоляцию, изоляцию и трубы подогрева пола. Обязательно укрепите поверхность металлической сеткой. Важно, чтобы толщина каждого прута составляла не менее 3 мм. Арматура должна лежать на полу, а трубы крепиться к ней.
Однако есть специалисты, которые предпочитают укладывать маты над водопроводными трубами, чтобы оптимально распределить нагрузку. Это позволяет достаточному количеству тепла выходить из бетонного слоя.
Уплотните бетонную плиту слоем гидроизоляции из рулонных гидроизоляционных мембран или жидких гидроизоляционных мембран. Затем нанесите изоляционный слой. Обычно выбирают плотный полистирол. Плиты укладываются компактно благодаря фиксаторам по бокам.
Раствор для полов с подогревом заливается бетоном, составленным таким образом, чтобы его можно было легко выровнять. Раствор замешивается вручную или с помощью бетономешалки. Для этого используется 1 часть цемента и 4 части песка, которые предварительно просеиваются. Также добавляется количество воды, необходимое для замешивания тестообразной смеси, и пластификатор для эластичности.
Рекомендуется добавлять в раствор волокна, т.е. синтетические волокнистые материалы, для придания ему прочности.
Коротко о главном
При укладке гидроизоляционной подложки следует выбрать правильную толщину раствора.
Один слой должен покрывать каждый нагревательный элемент. Допустимая толщина составляет от 2 до 7 см.
Перед укладкой необходимо провести гидравлическое испытание.
Если трубы в порядке, начните укладку слоя изоляции, гидроизоляции и раствора.
Для укрепления поверхности в раствор добавляются волокна.
С напольным покрытием без затирки проблем меньше. Необязательно делать бетонную смесь, можно уложить систему из дерева или полистирола.
Чтобы начать установку теплого пола, необходимо тщательно рассчитать мощность системы и составить подробный план размещения нагревательных элементов.
При этом следует учесть несколько проверенных деталей:
- Если система теплый пол планируется как основной, единственный источник отопления в помещении, то требуемая мощность обогревателей принимается за 150 Вт/кв.м, а для первых этажей может достигать и 180 Вт.
В этих условиях нагревательные элементы должны быть установлены не менее чем на 70 % площади пола.
Если теплый пол используется в качестве дополнительного отопления, достаточно 110-130 Вт/кв. м.
При проектировании учитывается фиксированное размещение мебели — нагревательные элементы не размещаются в этих зонах. Это не столько трата энергии, сколько нарушение теплообмена между поверхностью пола и воздухом. Это может привести к перегреву кабеля и выходу его из строя.
- Расстояние между стенами, предметами мебели и ближайшими витками кабеля должно быть не менее 50 мм, а отступ от стояков центрального отопления – не менее 100 мм.
Расстановка при монтаже зависит от требуемой мощности системы, длины используемого кабеля и площади обогреваемого помещения.
- Н – межвитковое расстояние в сантиметрах;
- S– отапливаемая площадь
- L– длина кабеля.
- S– отапливаемая площадь
- Рs– требуемая удельная мощность на кв. метр площади;
- Pk– паспортная удельная мощность кабеля на погонный метр.
- При укладке кабеля сразу учитывается место его подключения к распределительной коробке и терморегулятору.
Категорически запрещается скрещивать кабели между собой. При использовании одножильных кабелей оба конца должны сходиться в одной точке соединения.
Продолжить чтение: Укладка бетонных полов в квартире или доме — как уложить стяжку своими руками.
Положение датчика температуры также должно быть заранее отмечено на плане.
Он должен располагаться точно посередине петли, на расстоянии 40-50 см от края.
После завершения расчетов и составления плана можно закупать необходимые материалы и приступать к работе.
- Укладку обогревательных элементов необходимо проводить только на тщательно подготовленное основание.
Если это цементная стяжка, то она должна быть цельной и без поврежденных участков; здесь целесообразно выровнять пол самовыравнивающимися смесями. Необходимые работы по герметизации пола в ванной комнате проводятся заранее. Поверхность тщательно очищается от мусора и пыли.
- На стене, где будет установлен распределительный щиток с терморегулятором, делается вертикальная штраба, сечением 20×20 мм, в которой будут размещены кабеля питания и термодатчика.
Сам датчик температуры помещается в гофрированную трубку (16 мм), соединенную с соответствующей щелью в полу.
Это делается для того, чтобы в случае дефекта датчик можно было заменить, не вскрывая поверхность пола.
- После укладки датчика поверхность застилается термоотражающими матами. Поверх них укладывается и крепятся армирующая сетка или монтажные рейки.
