Самодельный ремонт обычно сопряжен с определенными сложностями. Чтобы ничего не испортить, неопытному мастеру лучше взять фотоаппарат и сфотографировать каждый этап работы.
Как разобрать стиральную машину Electrolux своими руками
Стиральные машины Electrolux, как и техника других производителей, со временем ломаются. В этом случае прибор выдает специальный код или сообщает о поломке миганием индикаторов в определенном порядке. После расшифровки сообщения пользователь может обратиться в сервисный центр или попытаться самостоятельно заменить неисправные детали. Для этого он должен знать, как разобрать стиральную машину Electrolux.
Неисправности стиральной машины
Наиболее часто встречаются следующие поломки стиральных машин Electrolux:
- Не работает нагрев воды.
- Машина Электролюкс не заливает воду.
- Не функционирует слив.
- Не выполняется программа полоскания.
- Не работает отжим.
- Не происходит забор порошка.
- Техника не включается.
- Выбивает автомат.
Это самые распространенные неисправности, но на самом деле их гораздо больше. Для устранения некоторых из них, например, замены прессостата, требуется лишь частичная разборка прибора. Другие требуют более серьезных работ. Например, для замены подшипников необходимо разобрать бак, а также корпус.
Подготовка к разборке
Для того чтобы разборка стиральной машины прошла как можно быстрее, необходимо заранее подготовить следующие инструменты:
- ключи гаечные;
- шлицевую и крестовую отвертки (хороший вариант — отвертки с намагниченным наконечником, удерживающим очень мелкие крепежные элементы);
- плоскогубцы (при работе с бытовыми приборами лучше выбирать инструмент с прорезиненными накладками на ручках);
- жидкость WD-40 (незаменимый помощник в ситуации, когда необходимо выкрутить покрытые накипью и ржавчиной болты).
Помимо инструментов, в наличии всегда должны быть ветошь, тазик (для сбора остатков воды в баке, сливной шланг).
Подготовив необходимые инструменты, отключите бытовую технику от водопровода, слива и электричества и разместите ее на открытом, свободном пространстве, чтобы ничто не мешало процессу разборки.
Схема устройства стиралки Electrolux
Знание того, как выглядят основные компоненты стиральной машины и где они расположены, поможет вам быстрее провести диагностику и ремонт прибора.
Вкратце, все внутренние компоненты скрыты за металлическими панелями (спереди, сзади и по бокам) и крышкой. Чтобы продлить срок службы стиральной машины в условиях повышенной влажности, панели имеют специальное защитное покрытие.
В зависимости от расположения заслонки стиральные машины Electrolux делятся на машины с вертикальной загрузкой (белье загружается путем открытия крышки) и с фронтальной загрузкой (заслонка расположена спереди).
Внутренний блок (специальный набор узлов и механизмов, обеспечивающих бесперебойную и качественную работу стиральной машины) включает в себя:
- Модуль управления — один из основных элементов, управляющий и контролирующий функционирование всех механизмов стиральной машины.
- Панель управления помогает выбрать необходимую программу, запустить или приостановить процесс стирки.
- Прессостат и впускной клапан (обеспечивают контроль процесса набора воды в бак).
- Двигатель — движущая сила, обеспечивающая вращение барабана.
- Таходатчик (контролирует скорость вращения барабана).
- Трубчатый электронагреватель (ТЭН) расположен в нижней части корпуса стиральной машины, под баком, нагревает воду до заданной температуры.
- Термистор (вмонтирован в ТЭН, определяет степень нагрева воды).
- Демпфер и пружины — элементы уменьшающие вибрацию барабан стиральной машины в процессе стирки, полоскания ли отжима.
- Тяжелые бетонные или пластиковые блоки — противовесы (помогают погасить вибрацию, возникающую в процессе эксплуатации стиральной машины).
- Резиновый уплотнитель вокруг люка — манжета (обеспечивает максимально плотное прилегание двери, препятствует протеканию воды).
- Устройство блокировки люка (защищает стиральную машину от протечек).
- Сливной насос, фильтр, патрубки — основные элементы системы слива отработанной воды из барабана.
На задней стенке находятся: сетевой кабель, сливная и заливная трубки.

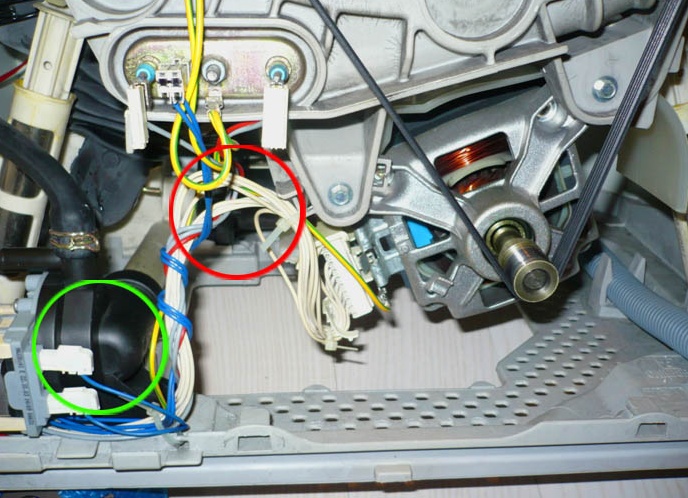

Извлекаем «начинку» корпуса
Последним шагом является снятие узла бака-барабана со стирально-сушильной машины Electrolux. Когда вы приступите к этому, позовите друга, потому что самостоятельно снять такой большой узел нелегко. Но перед этим нужно снять довольно много компонентов.
- отсоедините клеммы проводов питания двигателя;
- одной рукой крутите шкив, а другой снимайте ремень;
- открутите винты, удерживающие мотор;
- сдвиньте мотор от себя и снимите его;
- снимите проводку с помпы, открутить ее винты, поверните по часовой стрелке и выньте;
- уберите проводку с ТЭНа и термодатчика, открутите центральную гайку (между контактами ТЭНа), смажьте уплотнительную резинку нагревателя WD-40, возьмитесь на контакты и раскачивающими движениями выньте ТЭН;
- демонтируйте противовесы, предварительно выкрутив винты, которые их держат;
- уберите крепеж, удерживающий амортизаторы, снимаем их, пружины пока что оставляем;
- отсоедините патрубки диспенсера и проводку наливного клапана;
- отделите трубочку от датчика уровня воды, снимаем прессостат.
После этих манипуляций вы сможете извлечь бак барабана из корпуса машины. Для этого нужно взять бак руками (понадобится помощь друга) и снять верхние пружины. Затем потяните бак наружу.
Важно. Если вам необходимо отремонтировать подшипники, помните, что это трудоемкая работа и может быть выполнена только профессионалом. В этом случае лучше вызвать мастера сервисного центра Electrolux.
Большинство моделей Electrolux имеют цельные пластиковые барабаны, которые сварены между собой специальным способом. Поэтому для демонтажа бочки необходимо распилить емкость ножовкой, а затем свинтить и склеить герметиком. Если у вас разборная бочка, то достаточно открыть замки и открутить винты.
Если вы разбираете ствол вручную, вам понадобятся два молотка, зубило и длинный винт (для снятия подшипника). Инструмент, купленный специально для снятия подшипника (съемник подшипника), облегчает работу, но можно обойтись и без него, хотя это нелегко.
- Откручиваем специальный винт, который находится в центре шкива.
- Распиливаем ножовкой пластиковую емкость или раскручиваем ее, если она разборная.
- Убираем половинки бака в сторону.
- Проверяем состояние крестовины и откручиваем ее.
- Выбиваем старые подшипники с вала, зачищаем посадочное место и запрессовываем новые подшипники.
Подготовка к разборке стиральной машины
Чтобы разобрать стиральную машину Electrolux, необходимо подготовить инструмент, затем отключить прибор от сети и поставить его на свободное место, чтобы было удобнее работать.
Во время разборки следует фиксировать каждое действие на камеру, особенно отсоединение кабелей. Это поможет вам избежать ошибок при сборке и предотвратить более серьезные повреждения прибора, которые потребуют дорогостоящего ремонта.
Если приходится покупать новые детали, лучше выбирать оригинальные или аналогичные, но не уступающие по качеству. Выбор и покупка детали должны осуществляться строго в соответствии с моделью и маркой стиральной машины Electrolux.
Советы по ремонту
Вот несколько интересных советов по ремонту, соблюдение которых поможет не только отремонтировать стиральную машину, но и продлить ее эксплуатацию. Чтобы максимально продлить срок службы стиральной машины Electrolux, важно как можно тщательнее ухаживать за ней. Например, резиновые уплотнители следует протирать после каждого цикла стирки, поскольку именно в них могут скапливаться волосы, шерсть домашних животных и вода. Невыполнение этого требования приведет к неприятному и некрасивому результату.
Еще один важный момент — необходимо регулярно чистить фильтр насоса, так как в нем часто содержатся мелкие предметы, которые могут стать причиной плохого дренажа.
Читать далее.
Также следует избегать образования солевых отложений, так как они негативно влияют на работу прибора. Для предотвращения образования солей следует использовать специальные порошки. Кроме того, следует использовать составы от пыли, предназначенные специально для стиральных машин.
Когда речь идет о домашнем ремонте, не лишним будет смазать механические части, чтобы они работали как можно дольше и качественнее. Кроме того, следует понимать, что вы делаете, и обращаться к иллюстрации прибора. В противном случае вы можете обратиться за консультацией в местный ремонтный центр.
О ремонте стиральных машин Electrolux см. ниже.
Извлекаем «начинку» корпуса
Последним шагом является снятие узла бака-барабана со стирально-сушильной машины Electrolux. Когда вы приступите к этому, позовите друга, потому что самостоятельно снять такой большой узел нелегко. Но перед этим нужно снять довольно много компонентов.
- отсоедините клеммы проводов питания двигателя;
- одной рукой крутите шкив, а другой снимайте ремень;
- открутите винты, удерживающие мотор;
- сдвиньте мотор от себя и снимите его;
- снимите проводку с помпы, открутить ее винты, поверните по часовой стрелке и выньте;
- уберите проводку с ТЭНа и термодатчика, открутите центральную гайку (между контактами ТЭНа), смажьте уплотнительную резинку нагревателя WD-40, возьмитесь на контакты и раскачивающими движениями выньте ТЭН;
- демонтируйте противовесы, предварительно выкрутив винты, которые их держат;
- уберите крепеж, удерживающий амортизаторы, снимаем их, пружины пока что оставляем;
- отсоедините патрубки диспенсера и проводку наливного клапана;
- отделите трубочку от датчика уровня воды, снимаем прессостат.
После этих манипуляций вы сможете извлечь бак барабана из корпуса машины. Для этого нужно взять бак руками (понадобится помощь друга) и снять верхние пружины. Затем потяните бак наружу.
Важно. Если вам необходимо отремонтировать подшипники, помните, что это трудоемкая работа и может быть выполнена только профессионалом. В этом случае лучше вызвать мастера сервисного центра Electrolux.
Большинство моделей Electrolux имеют цельные пластиковые барабаны, которые сварены между собой специальным способом. Поэтому для демонтажа бочки необходимо распилить емкость ножовкой, а затем свинтить и склеить герметиком. Если у вас разборная бочка, то достаточно открыть замки и открутить винты.
Если вы разбираете ствол вручную, вам понадобятся два молотка, зубило и длинный винт (для снятия подшипника). Инструмент, купленный специально для снятия подшипника (съемник подшипника), облегчает работу, но можно обойтись и без него, хотя это нелегко.
- Откручиваем специальный винт, который находится в центре шкива.
- Распиливаем ножовкой пластиковую емкость или раскручиваем ее, если она разборная.
- Убираем половинки бака в сторону.
- Проверяем состояние крестовины и откручиваем ее.
- Выбиваем старые подшипники с вала, зачищаем посадочное место и запрессовываем новые подшипники.
Замена подшипника
Чтобы заменить изношенный подшипник, разберите стиральную машину и снимите барабан. Удалите из барабана грязь и посторонние предметы.
Затем необходимо извлечь старый подшипник из гнезда, выбив его, не повредив само гнездо. Вместе со старым подшипником снимите сальники, которые также подлежат замене. Посадочное место подшипника необходимо обработать смазкой, например, Lithole. Следующий шаг — установка нового подшипника. Это делается путем установки его на место с помощью молотка.
Иногда причиной снятия барабана стиральной машины может быть износ медного кольца крестовины, и тогда целесообразно произвести демонтаж, то есть снять и заменить эту самую крестовину.
При необходимости следует снять бак стиральной машины. В противном случае повторная установка барабана может оказаться невозможной. Некоторые производители стиральных машин устанавливают одноразовые барабаны, чтобы снизить стоимость машины. При снятии такого барабана происходит деформация, что делает невозможным повторную установку бака и барабана.
Приходится покупать новый бак и барабан. Иногда они стоят столько же, сколько новая машина. Однако никто не дает гарантии на детали. Лучше всего аккуратно пользоваться стирально-сушильной машиной и проверять белье перед стиркой.
