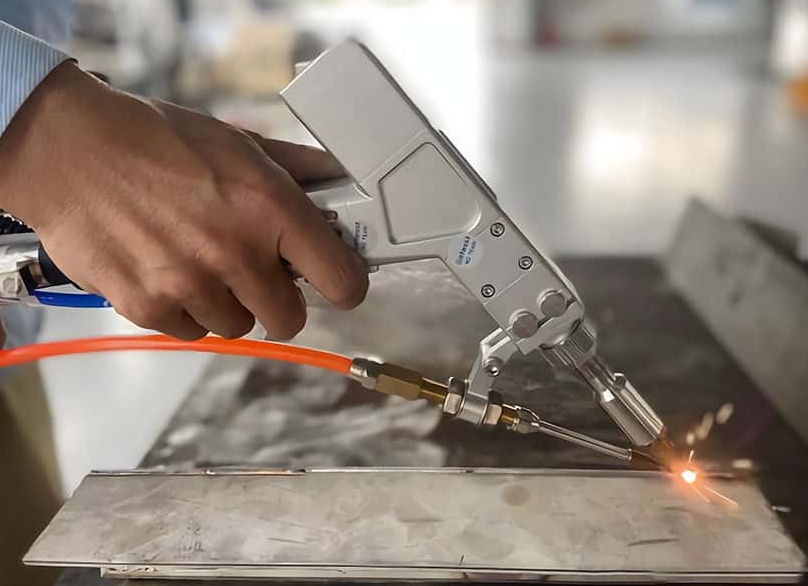

Полуавтоматический сварочный аппарат — это устройство, в котором вместо индивидуального электрода, применяемого в ручной электродуговой сварке (MMA), используется специальная проволока для подачи грунта. Эта проволока автоматически подается в зону сваривания, что и послужило причиной такого названия устройства. Полуавтоматы считаются более простыми и удобными в использовании, поэтому они пользуются популярностью среди начинающих сварщиков.
Виды сварочных аппаратов
Какие типы сварки и сварочных аппаратов существуют на сегодняшний день? Почему инверторные модели более предпочтительны, чем трансформаторы? Какое оборудование лучше выбрать сегодня для начинающего сварщика? Все эти вопросы будут рассмотрены в этой статье, написанной нашим экспертом в данной области.
Выбор сварочного аппарата не станет проблемой, если заранее разобраться в их классификации и разновидностях. Прежде всего, вам нужно определить, какую технологию сварки вы собираетесь использовать, а также с какими металлами будете работать.
Среди существующих методов сварки можно выделить следующие: ручная сварка, полуавтоматическая сварка, сварка в газовой среде и без газа, точечная сварка и плазменная резка. Для новичка может показаться, что выбор подходящего оборудования и метода работы — это сложная задача, однако это всего лишь первое впечатление. Мы собрали важную информацию обо всех типах сварочных аппаратов.
Инвертор или трансформатор: что лучше?
Трансформаторы считаются одной из самых недорогих категорий сварочных аппаратов. Они отличаются простотою конструкции, в которой основным элементом является сердечник. На нем установлены первичная и вторичная обмотки: первая обмотка остаётся неподвижной, а вторая перемещается относительно первой. Регулировка подачи тока осуществляется механическим способом, вес устройства зависит от его максимальной мощности. Самый лёгкий трансформатор начинается с 20 килограмм, но при этом он может работать только с электродами толщиной не более 4 мм, что ограничивает возможность сварки крупных деталей.
Однако массивность и большие размеры — это не единственные недостатки такого оборудования. Главный минус заключается в использовании переменного тока, который приводит к нестабильной работе сварочной дуги: она мерцает и прыгает по поверхности материала. Как следствие, производится неполноценный шов, поскольку металл разбрызгивается. Также стоит учитывать значительные нагрузки на электрическую сеть и высокий уровень шума во время работы.
Использование инверторного типа аппаратов позволит избежать всех перечисленных выше проблем. Эти устройства преобразуют переменный ток частотой 50 Гц в постоянный, что позволяет получать ровные и аккуратные швы с глубоким проваром и минимальным количеством брызг.
При выборе инверторного аппарата важно понимать особенности используемых в нём транзисторов:
- Mosfet. Эти устройства отличаются высокой надежностью и идеально подходят для сварки черных металлов. Они тяжелые — в конструкции инвертора обычно находится не менее 20 таких транзисторов. При температуре выше 60°C они активируют защиту от перегрева, что приводит к относительно короткому времени бесперебойной работы.
- IGBT. Эти транзисторы имеют меньший вес — в одном устройстве используется до 10 единиц. Перегрев наступает при температуре выше 90°C. Это небольшое количество деталей облегчает проведение сервисного обслуживания.
Инверторные аппараты обладают множеством преимуществ: высокий коэффициент полезного действия и производительность до 95%, функция горячего старта, легкость зажигания дуги (зависит от параметров холостой скорости), компактные размеры и масса от 3 до 6 кг, стабильный ток и ровная электрическая дуга, возможность управления через электронные устройства и ручная регулировка параметров сварки.
Виды сварочных аппаратов – тонкости выбора и особенности применения
Выбрать качественный и недорогой сварочный аппарат бывает не так легко, как может показаться на первый взгляд. Рынок наводнен предложениями, и далеко не все виды сварочного оборудования являются равнозначными. У каждой модели есть свои особенности, передовые свойства и недостатки. Рекомендуется не поддаваться на уговоры продавцов, лучше самостоятельно изучить устройство и технические характеристики сварочных аппаратов, что значительно упростит ваш выбор.
Несколько лет назад наблюдался большой спрос на компактные бестрансформаторные устройства. Некоторые ручные сварочные аппараты были изготовлены кустарным образом, а также использовались превращенные модели, произведенные оборонными предприятиями.
Сейчас рынок настолько перенасыщен предложениями, что конструкции сварочных аппаратов значительно разнообразились. Тем не менее, это привело к повышению качества и функциональности современных моделей. Все современные сварочники базируются на старых схемах, но с использованием новой элементной базы.
Сварочные аппараты можно разделить на несколько основных категорий:
- трансформаторные;
- инверторные;
- аппараты, работающие с постоянным током;
- аппараты для сварки в среде защитного газа;
- аппараты для точечной сварки;
- газосварочные устройства.
Перечисленные типы сварочных аппаратов рассчитаны на подключение к бытовым электрическим сетям с напряжением 220 В. Это является основным ограничением для домашних моделей.
При выборе аппарата для сварки (за исключением газосварки) необходимо реально оценить возможности вашей электросети. Современные полуавтоматы на полупроводниковой основе могут работать на дачах или в гаражах, где напряжение в сети колеблется в диапазоне от 150 до 240 В. В то время как старые трансформаторные аппараты требуют значительных переделок.
Трансформаторы
Трансформатор — самый старый тип сварочного аппарата. Он используется уже более ста лет. Основная часть аппарата – это тяжёлый, зачастую достигающий 20 кг, трансформатор, который преобразует сетевое напряжение в 220 В на входе в рабочее переменное напряжение 50-60 В.
Для качественного сваривания металлов трансформатор должен иметь определённую вольт-амперную характеристику, чаще всего крутопадающую. Обычный силовой трансформатор, снятый с промышленного оборудования, не подходит для выполнения сварочных работ.
Перед началом сварочных работ сварочный трансформатор настраивают на определённые характеристики — такие как ток и интенсивность горения дуги. Меняя положение балластного резистора или реактора, можно добиться крутопадающей характеристики напряжения-тока. Это означает, что с момента зажигания дуги напряжение значительно уменьшается с увеличением тока, что обеспечивает равномерное выделение энергии и минимизирует риск прожогов или непроваров.
- простота конструкции, легкость ремонта;
- доступная цена;
- возможность работы с большим сварочным током — до 250 А;
- долговечность.
Срок службы сварочного трансформатора, изготовленного из качественной меди, может достигать 20-25 лет. На практике, при аккуратном обращении и соблюдении правил эксплуатации, срок службы ограничен лишь надежностью изоляции. Например, провод в профессиональной резиновой изоляции способен обеспечить 30-40 лет безаварийной работы.
- значительный вес;
- необходимость в сложной настройке;
- ограниченные возможности для использования;
- сильные помехи, создаваемые трансформатором в сети.
Аппарат для точечной сварки
Данный аппарат отличается от традиционных сварочных машин наличием клещей, выступающих из корпуса. Он предназначен в основном для выполнения единственной операции — сваривания двух тонких сталей в одной точке.
Принцип его работы достаточно прост:
- заготовки укладываются в стопку и фиксируются с помощью струбцин с прокладками;
- выбирается точка, где будет проводиться сварка;
- клещи подводятся к выбранной точке, прижимая их усилием рук, чтобы между электродами и сталью обеспечивался надежный электрический контакт;
- при нагревании током сталь переходит в пластичное состояние и происходит сваривание.
Клещи должны оставаться в сжатом состоянии в процессе работы. Аппарат подключается к стандартной сети с напряжением 220 В и не требует специального защитного оборудования, маски или дополнительных материалов. Скорость сварки может достигать 10 точек в минуту.
Выбор редакции
Рейтинг был составлен на основе мнения редакции КП. Пожалуйста, направляйте свои пожелания и дополнения по рейтингам на elektronnyy adres expert@kp.ru.
KRÜGER MIG/MMA 220 А
KRÜGER MIG/MMA 220 А — полуавтомат для сварки с функцией предотвращения залипания. Он подходит для работы с порошковой проволокой с флюсом (0,8 — 1 мм) или со штучным электродом (1,6 — 4 мм). Для его эксплуатации не требуется дополнительного газобаллонного оборудования. Максимальный вес загружаемой проволоки составляет 1 кг.
Настройка силы тока (в диапазоне от 20 до 220 А) осуществляется плавно с помощью дисплея. Уникальная конструкция аппарата позволяет ему поглощать перепады напряжения (+/- 15%), что позволяет работать даже от генератора. Полуавтомат отличается наличием высокочастотного трансформатора и IGBT-транзисторов, что обеспечивает высокую эффективность системы охлаждения и защиту от перегрева, что в свою очередь увеличивает срок службы оборудования.
Большим преимуществом данного устройства считается расширенная комплектация, включая сварочный кабель, сварочный рукав и горелку, щетку-молоток для удаления шлака, очки-хамелеоны, разнообразные наконечники для горелки, проволоку разного диаметра и защитные перчатки. Устройство отличается небольшой массой — всего 4,9 кг — и удобной ручкой для комфортной транспортировки.
Идеально подходит для сварки порошковой проволокой с флюсом (0,8 — 1 мм) или с использованием штучного электрода (1,6 — 4 мм).
Основные характеристики
| Рабочее напряжение | 220 В |
| Cварочный ток | 20-220 А |
| Количество фаз питания | 1 |
| Диаметр электрода | 1,6 |
| Диаметр проволоки | 0,8 |
Плюсы и минусы
Аппарат позволяет варить как электродом, так и проволокой, сила тока плавно регулируется, нет необходимости в газе, присутствует функция предотвращения залипания, аппарат способен поглощать колебания напряжения +/-15%, допускается работа от генератора, а также имеется расширенная комплектация.
Рейтинг топ-3 лучших недорогих сварочных полуавтоматов
Edon Smart MIG-175S
Этот компактный и мощный сварочный инвертор предлагает две функции: полуавтоматическая сварка с использованием флюсовой проволоки без газовой защиты и электродуговая сварка штучным электродом. Он идеально подходит для бытового использования, например, для сварки металлоконструкций на даче и выполнения ремонтов в гараже; однако для большого объема работ он не лучший выбор. Максимальная толщина свариваемого металла составляет 10 мм. Инвертор работает при сетевом напряжении в диапазоне от 195 до 245 В, с максимальным потреблением мощности — 6,4 кВт, что стоит учитывать при выборе точки подключения, чтобы не перегружать проводку. Степень защиты устройства равна IP21S.
Устройство удобно транспортировать, так как оно занимает совсем немного места: его размеры составляют 28,5 см в длину и 15 см в ширину. На корпусе имеется ручка, что упрощает перенос. В комплект поставки включен съемный рукав, экономящий пространство в багажнике и обеспечивающий защиту от повреждений во время транспортировки. Тем не менее, у аппарата могут быть некоторые недочеты, такие как плохая посадка защелки на крышке и катушке.
Аппарат функционирует в режимах MMA и FCAW, с увеличенными радиаторами для более эффективного охлаждения и IGBT-транзисторами, что ранее использовалось преимущественно в профессиональных моделях. Класс полезного действия при максимальных нагрузках составляет 85%. На передней панели устройства расположен увеличенный информационный экран и контроллер настроек, которые предполагают дополнительные функции: форсаж дуги, anti-stick и горячий старт.
Это переносной сварочный полуавтомат инверторного типа мощностью 4,5 кВт. У него предусмотрена автоматическая подача проволоки, что обеспечивает непрерывный процесс сварки. Модель защищена от перегрева и перегрузок, возможность регулировки силы тока добавляет комфорт. Также устройство позволяет сваривать как электродом, так и проволокой с использованием газа и без него.
Полуавтомат однофазный, что гарантирует высокое качество сварного шва. Его коэффициент полезного действия составляет 85%. Корпус защищен по стандарту IP21. В комплект оборудования включён набор проводов и инструкция. Однако пользователей расстраивает тот факт, что рукав с проволокой невозможно снять.
Основные характеристики
| Расположение катушки | внутреннее |
| Вес | 8 кг |
| Диаметр проволоки | 0.60-1 мм |
| Мощность | 4.5 кВт |
| КПД | 85% |
| Класс изоляции | А |
Плюсы и минусы
Главными достоинствами являются переносимость, автоматическая подача проволоки и возможность регулировки силы тока.
На что еще обратить внимание
- A — 105°C;
- E — 120°C;
- B — 120°C;
- F — 155°C;
- H — 180°C;
Оптимальным уровнем является F или H. Это означает, что сварочник отключается при 155–180°C. Тем не менее, лучше избегать перегрева, так как это свидетельствует о возможных ошибках в эксплуатации оборудования.
Также важна защита от пыли и влаги. Согласно стандарту IEC-952, сварочные аппараты должны быть защитой от попадания посторонних объектов и воды внутрь корпуса. Эта защита обозначается буквами IP (Индекс защиты) и двумя цифрами. Первая цифра указывает на степень защиты от твердых предметов, а вторая — от влаги.
Для сварочных аппаратов минимально допустимая защита — это IP21. Это означает, что в устройство не сможет попасть объект, который превышает 8 см, например, пальцы, камешки или газовые гайки диаметром больше 12 мм, и что аппарат не пострадает от прямых капель воды, поступающих на корпус сверху. Подобный уровень защиты наблюдается, например, у недорогого аппарата начального уровня Парма АС-01-180И.
Функция горячего старта облегчает процесс начала сварки, когда нужно зажечь электрическую дугу. Она автоматически увеличивает мощность аппарата на краткий момент, когда электрод или горелка приближаются к свариваемой заготовке. Эта функция гарантирует, что дуга зажжется без проблем, и вам не придется долго мучиться с её поджигом. Например, данная функция доступна на модели Сибртех ИДС-190.
Функция Anti-Stick (антизалипание) для MMA-сварки, несмотря на название, не способна полностью предотвратить прилипание электрода к металлу. Тем не менее, она выявляет затянутые короткие замыкания и автоматически снижает силу сварочного тока. Благодаря этому электрод не перегревается, его защитная оболочка не обгорает, что улучшает качество сварного шва. Подобный функционал присутствует у аппарата Ресанта САИ-160Т LUX.
Функция форсажа дуги (Arc Force) увеличивает силу сварочного тока в момент, когда расстояние между электродом и рабочей поверхностью становится слишком маленьким. Такая ситуация часто возникает, когда сварщик случайно подносит электрод слишком близко к металлу. Благодаря форсажу электрическая дуга не затухает, и электрод не прилипает к поверхности. Устройства с данной функцией включают универсальный Зубр СА-220К и базовый Победа АС 180.
Как выбирать сварочное оборудование
Мощность
Мощность инвертора определяется уровнем сварочного тока, который он способен выдавать в процессе работы. Именно этот ток влияет на количество расплавленного металла и, следовательно, на производительность сварки. В быту чаще всего используются металлы с толщиной 2–4 мм: для сваривания таких деталей достаточно инвертора мощностью 160–180 А. Более мощные сварочные аппараты, как правило, будут более тяжелыми и дорогими. Если вы планируете использовать оборудование только на даче, нет необходимости переплачивать за лишние мощности.
Продолжительность включения
Продолжительность включения (ПВ) — это еще одна важная характеристика, о которой не все думают. Она показывает, как долго сварочный аппарат может работать без перерыва в течение десяти минут. ПВ измеряется в процентах. Например, если ПВ составляет 80%, это значит, что инвертор можно использовать восемь минут, после чего требуется двухминутный перерыв для остывания. Современные модели обычно успевают остыть во время замены электрода, но чем выше значение ПВ, тем лучше.
Дополнительные функции
У инверторных сварочных аппаратов есть дополнительные функции, которые значительно упростят процесс сварки, особенно для новичков. Наиболее полезные особенности:
- Форсирование дуги (Arc Force) — помогает легко зажигать электрод и создавать аккуратные швы. На начальных этапах сварки сварщик может устанавливать более низкую силу тока, чтобы не прожечь металл, но из-за этого иногда возникает сложность с зажиганием электрода. Аппарат с функцией форсирования автоматически подает вначале повысить мощность, а затем корректирует её до необходимой величины, что позволяет поддерживать необходимую силу тока во время работы и формировать ровный шов без наплыва.
- Горячий старт (Hot Start) — также предназначен для облегчения зажигания электрода, что иногда может быть трудным. Эта функция похожа на форсирование дуги, но она кратковременно повышает мощность на начало. Кроме того, она позволяет работать с деталями, имеющими остатки краски или ржавчины.
- Антизалипание (Anti Stick) — защищает от прилипания электрода к металлу, что случается при коротком замыкании. Инвертор с этой функцией предотвращает такие ситуации, снижая мощность до нуля. Поскольку залипание электрода происходит примерно каждые 20 минут, данная функция особенно важна при работе.
Что еще нужно для сварки
Как и в паянии, для качественной сварки двух деталей нужны сварочные электроды. Это металлические стержни, покрытые специальной обмазкой, чтобы защитить сварной шов от коррозии и обеспечить стабильное горение электрической дуги. Проведение сварки без обмазки невозможно, так как электрод начнёт прилипать к металлу.
Стержень электрода состоит из различных сплавов металлов: алюминия, меди, чугуна и стали. Для сварки различных материалов используются электроды разной толщины:
- для тонкостенных заготовок от 1,5 до 2 мм подойдут электроды диаметром 2 мм;
- для сварки заготовок толщиной 2,5–3 мм с использованием ручной электродуговой сварки (ММА) нужны электроды диаметром 3 мм;
- при работе с более толстыми заготовками (4–5 мм) обычно применяют стержни диаметров 3 или 4 мм;
- для сварки деталей толщиной от 6 до 12 мм лучше использовать электроды от 6 до 12 мм;
- заготовки толщиной 13 мм и более, которые будут испытывать серьезную нагрузку, свариваются электродами диаметром 5–6 мм.
Электроды являются расходным материалом и не входят в комплектацию сварочного аппарата, их необходимо приобретать отдельно. Кроме того, вам понадобится держатель для фиксации электрода.
Не забывайте о безопасности: для сварки крайне необходима специальная защитная одежда, перчатки сварщика и защитная маска, так как простые очки здесь не подойдут. В составе маски предусмотрено специальное светофильтровое стекло или затемняющий картридж, защищающие глаза от излучения, тогда как корпус защищает от искр, брызг расплавленного металла, пыли и вредных газов.
