Водосточные системы: зданиям не страшны ни дождь, ни слякоть
Вода — это жизненно важный ресурс для всего живого, однако, для зданий талые и дождевые дожди могут стать серьезной угрозой, способной вызвать, если не полное разрушение, то значительные повреждения основных элементов конструкции. Чтобы защитить дом от негативного воздействия воды, используется система гидроизоляции, одним из элементов которой являются водостоки. Их эффективность зависит от нескольких факторов.
Материалы и технологии проектирования были разработаны специалистами:
Копылов Алексей Александрович — технический специалист.
Когут Андрей Юрьевич — технический специалист.
Белоногова Нарцисса Николаевна — ответственный редактор.
Необходимо подходить к водосточным системам внимательно, поскольку от их наличия и качественной работы зависит общее состояние всего здания. По утверждениям специалистов, одной из наиболее частых причин разрушения фасадов и цоколей является вода. В межсезонье вода зачастую не успевает испаряться, а когда она замерзает, это может привести к явлению, известному как морозное пучение, что в свою очередь вызывает отвисание штукатурного слоя или разложение облицовочного камня на фасаде, а также расслоение кладки цоколя. Из-за разбрызгивающейся воды, стекающей с крыши, на цоколе и отмостке дома могут появиться сине-зеленые водоросли, борьба с которыми требует значительных усилий и финансовых вложений. У зданий без отмостки отсутствие водосточной системы может стать причиной размывания фундамента и, как следствие, опускания всего строения. Вряд ли владелец нового коттеджа хотел бы столкнуться с подобными проблемами, поэтому установка водостоков и системы водоотведения должна быть выполнена качественно с использованием самых современных материалов.
Виды водосточных систем: пластиковые vs металлические
Водосточные системы — это элемент кровли, который отвечает за сбор и отвод атмосферных осадков и талых вод с крыши, предотвращая разрушение стен и фундамента здания. Наиболее распространенное решение для отвода воды состоит из водосточных труб и подвесных желобов. В систему также входят дополнительные компоненты: воронки, защитные сетки, кронштейны, держатели, хомуты, угловые элементы и другие.

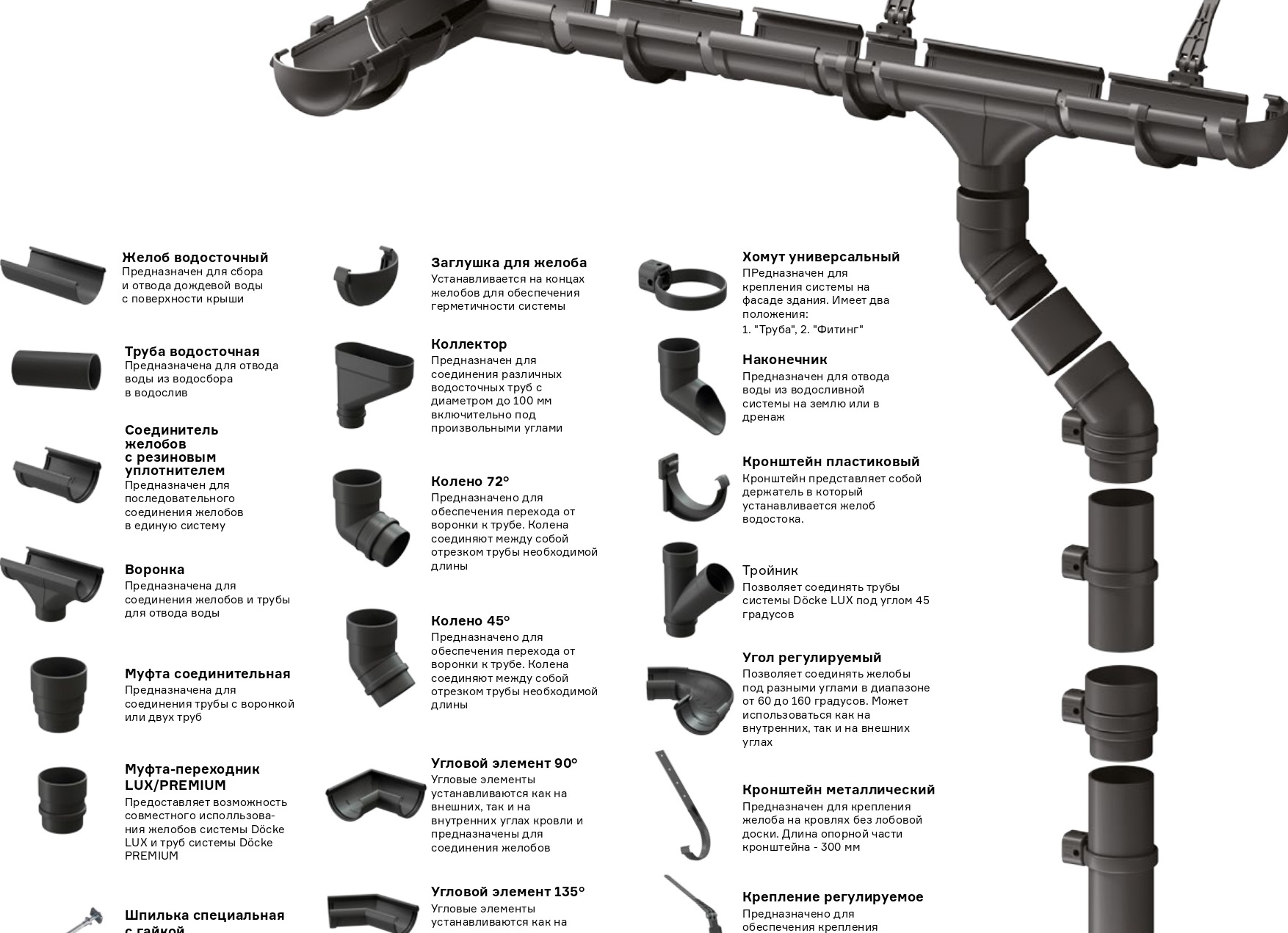

Рис. 1. Схема водосточной системы
Что касается материалов, из которых изготавливаются водосточные системы, то долгое время металлические конструкции оставались наиболее востребованными. Однако в последние годы лидирующие позиции заняли пластиковые водостоки, обладающие рядом серьезных преимуществ по сравнению с металлическими.
Давайте детально рассмотрим каждый из типов и выясним, какой вид водостоков целесообразно использовать в современном строительстве.
История водостоков уходит корнями в древность. Первоначально водосточные системы представляли собой деревянные элементы, закрепленные над входом в жилые помещения для защиты от дождя. Деревянные водостоки пользовались популярностью достаточно долго, и до недавнего времени в сельской местности можно было увидеть такие системы. Сегодня же подобные конструкции можно встретить разве что в музеях.
Металлические водосточные системы
Металлические водостоки в основном используются в промышленном строительстве. Большинство многоэтажных зданий оборудовано именно такими системами. К преимуществам металлических водостоков традиционно относят их прочность и устойчивость к механическим повреждениям, а также огнестойкость.
Тем не менее, металлические водостоки имеют ряд значительных недостатков, среди которых тяжелый вес, предрасположенность к коррозии (особенно у стальных конструкций) и относительная сложность монтажа.
- Металлические водосточные системы изготавливаются из различных металлов. Наиболее распространенные — это водостоки из тонколистовой стали толщиной 0,5–0,7 мм с защитным покрытием. В качестве покрытия может использоваться горячая или холодная оцинковка, окрашивание, а также полимерное покрытие из пластизола, полиэстера или пурала. Однако стоит отметить, что покрытие наносится лишь на круглые трубы и желоба; прямоугольные и квадратные элементы защищены внутри специальной грунтовкой. Срок службы таких стальных систем в среднем около 35 лет. Однако из-за ограниченного диапазона форм для колен и желобов их можно использовать только на простых двускатных крышах.
- Алюминиевые водостоки известны своей устойчивостью к коррозии и меньшим весом, срок их эксплуатации составляет до 50 лет. При этом их стоимость в несколько раз ниже, чем у стальных аналогов.
- Медные водостоки — это самые долговечные, но и самые дорогостоящие. Они изготавливаются без защитных покрытий, так как медь не подвержена коррозии. Кроме того, медные системы не требуют нанесения полимерной краски, поскольку медь сама по себе имеет благородный оттенок благодаря окислению, который со временем только улучшается. Пластичность материала позволяет создавать самые разнообразные и сложные конфигурации водостоков. Однако, выбирая медные системы, следует помнить, что обязательно необходимо использовать медные крепежи, так как использование крепежей из других металлов приведет к образованию гальванической пары — это в свою очередь может вызвать коррозию более слабого металла и нарушения герметичности водостока.
- Цинк-титановые водосливы не уступают медным в прочности и являются столь же дорогостоящими. Введение титана делает такие системы практически вечными, а их срок службы составляет до 100 лет. А добавление меди и алюминия в сплав придаёт материалу пластичность и дополнительную прочность. Изделия из этого материала легче, чем стальные, но тяжелее алюминиевых.
Полезная информация о водостоках для крыши
На современном рынке имеются водостоки различных материалов. Далее приведены краткие характеристики каждого из видов.
| Вид водостока | Ценовая категория | Прочность и срок службы |
| Из ПВХ | низкая и средняя | зависит от качества сырья, 10–20 лет |
| Медный | максимальная | высокая, 50–100 лет |
| Цинк-титан | высокая | высокая, 50–100 лет |
| Сталь, покрытая алюмоцинком | средняя | высокая, до 30 лет |
| Оцинкованная сталь | низкая и средняя | зависит от качества сырья, 10–25 лет |
| Алюминиевые | выше средней | средняя, 50–100 лет |
Существуют как хорошие, так и плохие варианты водосточных систем (в случае соблюдения технологий их производства и монтажа). Каждый из типов водостока имеет свои отличительные особенности, а выбор зависит как от финансовых факторов, так и от эстетических предпочтений.
| Вид водостока | Основные свойства |
| Из ПВХ | Оптимальный баланс цены и качества, широко распространены на рынке, простой монтаж |
| Медный | Премиальный выбор, самый дорогой вид водостока, практически вечен |
| Цинк-титан | Еще один дорогостоящий вариант для тех, кому не нравится медь. |
| Сталь, покрытая алюмоцинком | Редко встречается, лучше оцинкованной стали благодаря высокому антикоррозийному защиту и увеличенной прочности |
| Оцинкованная сталь | Распространены, доступны для любого бюджета, прочнее ПВХ, но монтаж сложнее. |
| Алюминиевые | Редкие на рынке, подходят только для теплых регионов, более подвержены деформации при замерзании больших объемов воды и позволяют создавать бесшовные конструкции. |
Рейтинг водосточных систем по материалу изготовления
Водостоки из ПВХ
Поливинилхлорид, более известный как ПВХ, — это современный прочный и морозостойкий пластик. Несмотря на стереотипы о ненадежности ПВХ для инженерных конструкций, действительных оснований для этого нет.
Сегодня водостоки из ПВХ являются одним из самых популярных типов водосточных систем на рынке. Поливинилхлорид, в отличие от стали, не подвержен коррозии (ржавчине).
Ключевые особенности
- Концепция конструктора: вы приобретаете у одного производителя необходимое количество комплектующих — желоба, трубы, крепежи и соединители.
- Могут иметь разные расцветки, как матовые, так и глянцевые.
- Срок службы варьируется от 10 до 50 лет и даже больше; об этом производитель указывает в технической документации.
- Быстрая сборка и установка.
- Широкий ассортимент и выбор марки, в том числе есть специальные решения для плоских крыш или монтажа в торец дома.
- Предлагаются желоба и трубы с прямоугольным и круглым сечением.
Гарантия на водостоки составляет от 10 до 15 лет, они соответствуют законодательным нормам, имеют привлекательный дизайн и крупный выбор цветов.
Реклама. ООО ТехноНИКОЛЬ-Строительные Системы. LjN8KBTcV
Цены
Средняя стоимость комплектующих для водостока из ПВХ выглядит следующим образом:
| Компонент | Цена |
| Желоб (3 м) | 400 руб. |
| Крюк для желоба (кронштейн) | 50 – 150 руб. |
| Соединитель желоба | 150 руб. |
| Воронка желоба | 280 руб. |
| Водосточная труба (3 м) | 400 – 500 руб. |
| Угол желоба | 500 руб. |
| Хомут трубы | 150 руб. |
Плюсы и минусы
Легкий вес конструкции позволяет установить ее самостоятельно одним мастером, быстрая возможность ремонта даже в зимнее время. Если вы выбираете водосточную систему от известного бренда, то можете быстро найти недостающие или вышедшие из строя компоненты в строительных магазинах. Также такая система практически не издает шума во время дождя, не подвержена коррозии, имеет широкий ассортимент цветов, а некоторые компании даже предлагают возможность заказа любых нестандартных оттенков. Кроме того, цена на водостоки из ПВХ в целом ниже в сравнении с металлическими аналогами.
По каким параметрам выбирается водосток
Как и любые изделия, элементы водостока крыши имеют свои размеры. Ключевым параметром является диаметр, который относится к вертикальным трубам и горизонтальным желобам. Последние по сути представляют собой разрезанные вдоль трубы.
При выборе водосточной системы важно учитывать этот параметр, который определяет эффективность всей системы. Диаметр подбирается в соответствии с площадью ската, на который будет установлена система. Рассмотрим соотношение между площадью ската и диаметрами труб и желобов:
- если площадь кровли не превышает 70 м², то водосточная система собирается из желобов диаметром 90 мм и труб 75 мм;
- если площадь увеличивается до 130 м², то параметры диаметра увеличивают до 130 и 100 мм;
- на больших крышах диаметр водостока устанавливают 200 и 120 мм соответственно.
Тем не менее, при выборе диаметров иногда необходимо учитывать количество стояков на одном скате. Обычно трубные элементы устанавливаются на расстоянии 10-12 м друг от друга. Поэтому необходимо предварительно измерить длину карниза крыши, чтобы определить количество трубных стояков. Чем больше вертикальных элементов в конструкции, тем меньшие размеры можно использовать. Однако это не всегда будет уместно, так как на величину площади ската влияет не только его длина, но и ширина, которая может отличаться. Поэтому во время расчетов важно учитывать именно те показатели, которые были обозначены выше.
Как выбрать количество элементов водосточной системы
Теперь, когда мы разобрались со стояками, следует помнить, что необходимо выдерживать заданное расстояние — 10 или 12 м. Стандартная длина труб для водосточной системы составляет 3 м (хотя производители могут предлагать различные размеры). Это позволяет легко подсчитать, сколько труб потребуется на каждый вертикальный стояк. Для этого необходимо разделить высоту здания на длину трубы.
Так же рассчитывается количество желобов. Для этого нужно измерить длину ската крыши по карнизу и разделить на длину желобов, которые будут использоваться.
Количество остальных элементов системы водостока определяется следующим образом:
- столько стояков, столько водоприемных воронок;
- количество заглушек зависит от количества концов горизонтальных частей. Например, для двускатной крыши потребуется четыре заглушки, по две с каждого ската;
- кронштейны устанавливаются через каждые 50-60 см, поэтому их общее число будет зависеть от длины карниза;
- монтажные хомуты для крепления труб к стене устанавливают через каждые 1,8-2 м, однако если высота дома превышает 10 м, то этот шаг сокращается до 1,5 м;
- для каждого стояка, используется столько сливных отводов, сколько их есть на нижнем конце трубной конструкции;
- относительно колен, обычно устанавливают по два на каждый стояк.
Это самый простой расчет, который применим для скатных крыш с простой формой. Если же крыша имеет сложную конструкцию, то количество деталей водостока следует рассчитать с учётом индивидуальных особенностей крыши.
Как выбрать параметры водосточной системы
Чем больше площадь крыши, тем более широкими должны быть желоба и трубы для водостока. Тем не менее, нет необходимости рассчитывать параметры каждого элемента отдельно и затем подбирать их друг к другу: современные строительные магазины предлагают водосточные системы стандартных размеров. В названии системы указаны два числа: 125/90, 120/85 или 140/100. Первое число — это ширина желоба в миллиметрах, второе — диаметр водосточной трубы.
Даже самый маленький желоб шириной 120 мм можно применять для скатов кровли площадью до 73 м²; это делает его подходящим для большинства частных домов. При наличии простого двускатного кровельного покрытия с размерами стен 10 х 10 м (то есть имеющим площадь этажа 100 м²) площадь одного ската крыши составит примерно 65–70 м². Желоба шириной 125 и 140 мм подходят для кровель с площадью ската до 88 и 95 м² соответственно.
Вы можете бесплатно получить расчеты даже для самых сложных крыш с помощью экспертов Петровича.
Размер карниза крыши также имеет значение. На желобе, установленном по карнизу, необходимо как минимум одна воронка, позволяющая воде стекать в водосточную трубу.
Обычно водосточную трубу устанавливают на углу здания, однако не более чем 10 метров желоба должно приходиться на одну воронку, иначе она не справится с потоком во время сильного дождя. На длинных карнизах следует устанавливать несколько воронок, а желоб монтировать так, чтобы обеспечить уклон к каждой из них.
Вариант установки желоба на длинном карнизе
Монтаж водосточной системы своими руками
Помимо деталей самой системы, вам понадобятся:
- стремянка или строительные леса для работы на высоте;
- рулетка;
- саморезы;
- малярные шнуры для разметки;
- дрель;
- шуруповерт;
- ножовка по металлу — она подходит и для резки пластика, и металла.
Предположим, вы выбрали систему из пластика. Как правило, если крыша уже перекрыта кровельным материалом, местом установки кронштейнов для желобов является ветровая доска.
Все современные водосточные системы монтируются по принципу конструктора. Работы выполняются сверху вниз: сначала устанавливаются желоба, затем монтируются воронки и крепятся трубы. Водосточную трубу рекомендуется собирать на земле, а затем поднимать её вертикально, прикрепляя к воронке и фиксируя хомутами на стене.
Делаем разметку и ставим кронштейны
Желоб необходимо устанавливать не горизонтально, а с небольшим наклоном в сторону воронки — это позволит воде стекать под ее собственным весом. Для создания нужного наклона следует размещать кронштейны на различных высотах: самый далекий от воронки устанавливают самым высоким.
Нанесите разметку, чтобы установить все кронштейны правильно. Сначала определите точки, где будете крепить первый и последний кронштейны. Обычно их устанавливают на 5-10 см от края ветровой доски. Начинается разметка от первой, самой дальней от воронки точки. В этом месте забейте гвоздь. Затем измерьте расстояние между гвоздем и верхом ветровой доски.
Перейдите к точке с противоположного края доски. На таком же расстоянии от верхней части забейте второй гвоздь. Натяните между гвоздями шнур — он образует горизонтальную линию. Теперь нужно задать наклон.
Измерьте длину горизонтальной линии между гвоздями. Желоб желательно устанавливать с наклоном 5 мм на 1 погонный метр — как пример, для 7 м получается 7 * 5 = 35 мм, для 10 м — 10 * 5 = 50 мм. Полученное значение — это разница по высоте между первым и последним кронштейном. Это расстояние необходимо отмерить от второго гвоздя вертикально вниз и забить третий гвоздь. Натяните между первым и третьим гвоздями еще один разметочный шнур для получения линии, по которой будет установлены кронштейны. Обычно кронштейны располагают на расстоянии 60 см друг от друга, но уточняйте это в инструкции к вашей водосточной системе.
Край кровли не должен выходить более чем на 1/3 ширины желоба. Если он касается середины или выходит дальше, дождевая вода может перехлестывать желоб. Об этом стоит помнить, устанавливая водосток и подбирая кронштейны. Некоторые мастера увеличивают слишком короткие кронштейны с помощью деревянных вставок, однако такой способ выглядит неэстетично — лучше сразу подобрать все правильно.
Закрепите кронштейны к ветровой доске с помощью саморезов. Рядом с последним кронштейном — не доходя до него 10–15 см — установите воронку: её также фиксируют саморезами.
Состав водосточной системы
При выборе водостока учитывайте комплектацию системы всеми необходимыми элементами. Их количество может быть значительно большим и включает:
- желоба, которые необходимы для отвода воды в горизонтальном направлении и размещаются по периметру крыши;
- водосточные трубы, которые выполняют аналогичную функцию, но по вертикали. В зависимости от типа системы водоотведения размещаются либо по фасаду здания, либо внутри него;
- водосборные воронки, которые устанавливают в местах соединения желобов и труб;
- крепежные элементы — кронштейны, крюки, хомуты и т.д. Количество и тип необходимых крепежных деталей зависят от характеристик здания, материала изготовления водосточной системы и предъявляемых к ней требований;
- дополнительные элементы и комплектующие.
Последний пункт списка включает множество разнообразных изделий, и поэтому требует отдельного рассмотрения. К числу комплектующих и доборных элементов типичной водосточной системы относятся следующие:
- воронки;
- заглушки, устанавливаемые в местах окончания горизонтальных частей водостока;
- углы, предназначенные для соединения двух желобов, установленных на различных скатах крыши;
- защитные сетки, которые предотвращают попадание мусора в водосточную трубу. Устанавливаются на водосборные воронки;
- колена, которые используются для изменения направления трубы водостока, позволяя избежать архитектурных элементов фасада;
- патрубок для слива, который устанавливают в нижней части водосточной трубы. Он необходим для направления воды от стены и фасада здания в лоток или ливневую канализацию.
Самостоятельный расчет комплектующих для системы водостока затруднителен. Рекомендуется брать исходные данные из проектной документации на строительство. Если такой документации нет, лучше обратиться к профессионалам с соответствующими знаниями и опытом.
Критерии для выбора
Выбор подходящей системы водоотвода — задача не из легких. Успех в её решении напрямую влияет на то, насколько эффективно здание будет защищено от отрицательного воздействия осадков. Разные типы водосточных систем, как по материалу, так и по конструкции, обладают своими достоинствами и недостатками.
Весь необходимый ассортимент для установки водосточной системы кровли по ценам производителя можно приобрести прямо на сайте завода Дирс — одного из крупнейших производителей строительных решений.
Чтобы правильно решить задачу перед владельцем здания, рекомендуется учитывать несколько критериев. Наиболее важные из них:
- площадь кровельного покрытия, с которого будет собираться вода. Этот параметр влияет на диаметр желобов и водосточных труб;
- материал, использованный для устройства кровли. Многие специалисты советуют устанавливать водостоки из такого же материала, как и крыша, для лучшего сочетания различных элементов здания;
- производитель. Не стоит приобретать продукцию малоизвестной компании на российском рынке;
- стоимость системы водостоков. Не стоит экономить на важном элементе здания, который влияет на срок его службы. Финансовый критерий следует рассматривать в комплекте с описанными выше факторами.
Как было уже указано, при оформлении заказа на поставку водосточной системы стоит учитывать проектные данные. Однако даже в этом случае важно проконсультироваться со специалистом по остальным упомянутым критериям. Такой подход поможет в получить надежно работающую систему водоотведения и минимально затратить средства.
