В первую очередь важно аккуратно удалить изоляционный слой с проводов, а затем сформировать петлю, размер которой должен соответствовать диаметру используемого болта. Для упрощения процесса можно обернуть проводник вокруг детали и закрутить его. При этом элементы надеваются на болт в следующем порядке:
Все о зажимах для проводов — виды, особенности и инструкция по соединению
В электротехническом мире существует множество методов соединения электрических проводов, которые обеспечивают надежно и безопасное соединение для передачи электричества. От механических соединений до пайки и сварки, каждый из методов обладает своими достоинствами и недостатками, а также предназначен для различных типов проводов и условий эксплуатации.
Каждое из соединений имеет свои уникальные особенности и применяется в разных областях электротехники.
| Клеммные зажимы | Обеспечивают быстрое и надежное соединение проводов, не требуя использования дополнительных инструментов. Эти зажимы находят широкое применение в электроустановках и упрощают монтаж. |
| Винтовые зажимы | Гарантируют надежное крепление проводов благодаря винтовому механизму. Они часто используются в домашних электрических сетях и обеспечивают легкость в регулировке затяжки соединений. |
| Пружинные зажимы | Создают быстрое и надежное соединение благодаря пружинному механизму. Эти зажимы пользовались популярностью в промышленных установках и обеспечивают высокую степень надежности соединений. |
Вид #1 – простые клеммы с винтами
Первый тип крепежных элементов, который мы рассмотрим, представляет собой простые клеммы с винтами. Эти устройства предназначены для надежного соединения проводов без необходимости использования специальных инструментов.
| Преимущества | Недостатки |
|---|---|
| Простота использования | Существует риск перекручивания проводов |
| Надежное соединение | Ограниченная максимальная нагрузка |
| Экономичность | Ограниченный выбор размеров |
Для правильного соединения проводов с помощью простых клемм с винтами необходимо следовать указаниям производителя. Важно обеспечить надежное зажатие проводов и исключить возможность их перекручивания во избежание разрывов.
Вид #2 – зажимы самоподтягивающие и рычажные
- Самоподтягивающие зажимы обеспечивают автоматическое зажимание проводов при подключении, что делает процесс соединения быстрым и простым.
- Рычажные зажимы позволяют легко и без особых усилий закрепить провода, просто опустив рычаг вниз.
- Оба типа зажимов обеспечивают надежное соединение проводов, исключая риск случайного отсоединения.
Применение самоподтягивающих и рычажных зажимов упрощает монтаж электрических соединений и повышает безопасность работы с электрическими системами.
Вид #3 – соединительные изолирующие клеммы
Рассмотрим третий тип крепежных элементов, которые используются для объединения электрических проводов в одну цепь. Эти специальные элементы не только обеспечивают надежное соединение проводов, но и защищают их от коротких замыканий и перегрева.
Соединительные изолирующие клеммы представляют собой компактные элементы, обычно изготовленные из пластика или металла, с встроенными контактами для подключения проводов. Они обеспечивают электрическую изоляцию между проводами, что предотвращает вероятность короткого замыкания.
Зажимы иного предназначения
Эти устройства имеют разные формы и функции, позволяя решать весьма разнообразные задачи в области электротехники и смежных областях.
- Зажимы для надежного крепления труб и кабелей.
- Зажимы для фиксации элементов конструкций.
- Зажимы для соединения трубопроводов.
- Зажимы для монтажа кабельных лотков.
Эти устройства различаются характеристиками и способами установки, что делает их универсальными и эффективными в использовании. Разнообразие форм и размеров позволяет применять их в различных сферах деятельности, обеспечивая надежное и безопасное соединение различных элементов.
Зажимы анкерного исполнения под крепление
Данные инструменты обеспечивают надежное соединение и защиту от случайного отключения.
| 1. Анкерные зажимы | 2. Крепежные устройства | 3. Специальные крепления |
| 4. Устройства для фиксации | 5. Зажимы для натяжения | 6. Коннекторы для крепления |
Анкерные зажимы являются специализированными устройствами, которые гарантируют надежное крепление проводов. Они служат для фиксации и защиты соединений от внешних факторов. Кроме того, анкерные зажимы обеспечивают удобство в процессе монтажа и позже в обслуживании.
Зажимы под тестовые нужды
Используемые устройства для соединения электрических проводов во время тестирования и проверки представляют собой специальные механизмы, которые обеспечивают надежное и безопасное соединение проводов. Эти инструменты позволяют проводить различные тесты и измерения, необходимые для проверки электрических цепей и оборудования.
Для проведения тестов часто используются зажимы, которые обеспечивают быстрое и удобное соединение проводов без необходимости пайки или скручивания. Такие зажимы значительно сокращают время и усилия, необходимые для подключения проводов к измерительным приборам или другому оборудованию. Благодаря разнообразию конструкций и размеров, легко подобрать подходящий зажим для конкретного теста или измерения.
Основные варианты соединения проводов
Существует несколько способов соединения кабелей, включая сварку, механические скрутки и использование клеммников. Как именно соединить провода, зависит от определенных требований, которые направлены на обеспечение безопасности и надежности системы.

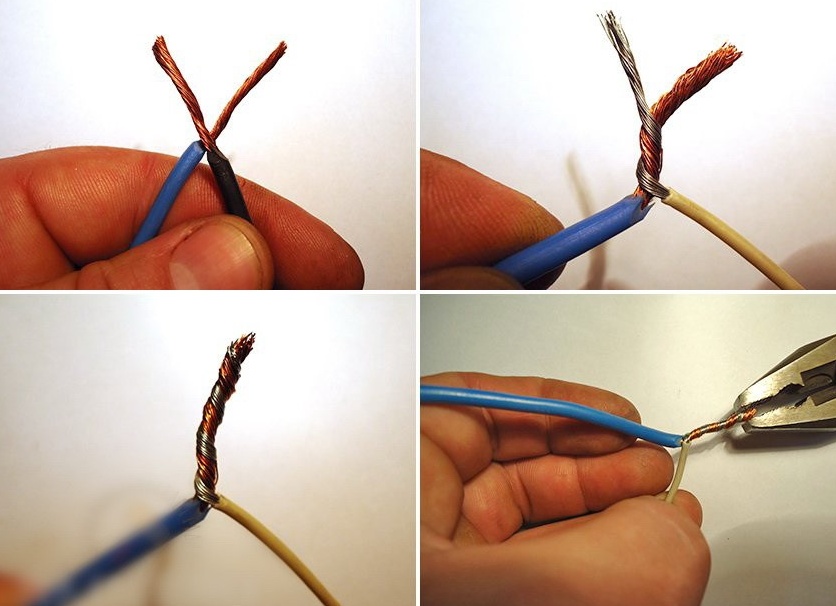

Скрутка
Данный метод актуален при отсутствии специализированных инструментов и других приспособлений. Провода скручиваются вместе и изолируются с помощью изоленты. Этот вариант соединения считается надежным, однако его использование требует соблюдения определенных правил. Так, медные провода следует скручивать только с медными, а алюминиевые — с алюминиевыми. Запрещено соединять медные и алюминиевые провода, так как это может спровоцировать процесс электролиза и ускорить разрушение компонентов. Метод скрутки будет зависеть от материала, диаметра и назначения соединяемых проводников.
При современном подходе скрутка осуществляется без применения плоскогубцев с помощью специальных полимерных колпачков, которые содержат металлическую спираль внутри.
Чтобы выполнить качественное соединение, необходимо сначала зачистить концы проводов на длину 15 мм, затем вставить их внутрь колпачка и закрутить корпус до упора.
- простой процесс;
- доступные материалы.
- нельзя соединять алюминиевые и медные провода;
- возможна не очень качественная стыковка.
Этот метод подходит для создания временных подключений.
Важно! Скрутку не следует использовать в помещениях с высокой влажностью или в конструкциях из дерева, так как это может привести к опасным ситуациям.
Пайка
Пайка также часто используется, так как этот метод обеспечивает такую же прочность, как и сварка, но не требует использования сварочного оборудования. Подойдет и обычный паяльник, с помощью которого проводники закрепляются при помощи плавленого припоя.
Для выполнения пайки необходимо сперва удалить изоляционный слой с проводов, а затем очистить их поверхности с помощью наждачной бумаги. После этого проводники соединяются, и на скрутку наносится припой с помощью паяльника. Припой должен полностью проникнуть внутрь скрутки и соединить жилы. После остывания соединенные провода обязательно изолируются.
Сварка
Теперь разберемся, как соединять провода с помощью сварки. Для этого провода сначала скручивают, а затем сваривают их концы. Получается надежное и устойчивое соединение, однако этот метод имеет недостаток: соединение становится неразъемным. Если потом потребуется внесение изменений, то придется полностью убирать сваренное место.
К тому же, для сварки потребуется специализированный сварочный аппарат и соответствующие электроды. После завершения сварки область соединения изолируется при помощи термоусадочной трубки или изоленты.
Опрессовка
Для выполнения опрессовки требуется медная или алюминиевая гильза, выбираемая в зависимости от диаметра скрутки. Провода предварительно очищаются, затем скручиваются, после чего гильза надевается на них и зажимается с использованием специальных клещей. Этот способ считается достаточно сложным и чаще всего используется профессиональными электриками.
Основные требования к клеммникам для соединения проводов
К каждому способу соединения проводов выдвигаются определённые требования, обеспечивающие его безопасность:
- должна быть высокая механическая прочность;
- стабильность свойств на протяжении всего срока эксплуатации;
- доступность для обслуживания и возможных ремонтов;
- значение электрического сопротивления не должно превышать 1,2 величины электрического сопротивления самого проводника.
Также соединение должно быть защищено от случайного доступа. Для этого используются специальные распределительные коробки и корпуса.
Сварка
Сначала проводники скручиваются, а затем при помощи сварочного аппарата с графитовым электродом плавятся их концы, в результате чего происходит сварка проводников. Это один из самых надежных методов соединения, так как оно не ухудшается под воздействием нагрева проводов или окисления.
Тем не менее, недостатком данного метода является необходимость использования специального оборудования. Кроме того, для качественной сварки у мастера должна быть достаточная квалификация.
Опрессовка гильзой
Перед выполнением опрессовки провода очищаются, затем накладывается гильза и опрессовывается с применением ручных или гидравлических пресс-клещей. Полученное соединение по качеству и надежности практически не уступает сварному шву.
К недостаткам этого метода относится необходимость подбора диаметра гильзы в зависимости от количества и диаметра соединяемых проводников. Они должны плотно помещаться внутри гильзы, поэтому электрику следует иметь с собой набор гильз разных диаметров. Неправильный выбор гильзы может резко снизить качество и надежность соединения.
Клеммные колодки
Одним из наиболее простых, но одновременно и надежных методов соединения является использование клеммников. Существует разнообразие таких устройств, однако наиболее востребованными являются винтовые соединения. В настоящее время можно приобрести различные устройства, которые необходимо подбирать в зависимости от размеров проводов.
Клеммник представляет собой конструкцию из пластмассового корпуса, внутри которого впаяны металлические гнезда или пластины. Внутрь вставляется оголённая жила, которая зажимается с помощью винта. После зажима нужно убедиться, что соединение надежное. Для этого достаточно слегка потянуть за проводник. Поскольку места соединения остаются оголенными, клеммные колодки рекомендуется использовать только в помещениях с нормальной влажностью.
Следует отметить, что данный метод имеет определенные недостатки: из-за пластичности различных металлов (особенно алюминия) полученные контакты со временем могут ослабевать. Это может привести к перегреву и окислению соединений. Для предотвращения этого рекомендуется периодически подтягивать винты в клеммах.
Основные преимущества клеммных зажимов заключаются в простоте и скорости группировки проводов, а также в низкой стоимости продукции. Кроме того, процесс не требует специальных знаний и навыков. Существенным плюсом является возможность легкого соединения проводников различных диаметров и материалов (медь и алюминий), так как прямой контакт между металлами отсутствует.
Применение пайки
Первоначально необходимо учитывать технологию пайки. Для качественного соединения провода следует очистить от изоляции и оксидной пленки, после чего произвести скрутку и лужение. Сначала проводники прогреваются с помощью паяльника, прижимая их к канифоли. Последняя должна полностью покрывать обрабатываемые металлические элементы. Затем залуженные элементы скручиваются пальцами, и дополнительно фиксируются пассатижами. Если отсутствует возможность провести лужение, можно использовать флюс для пайки, который нужно тщательно нанести на детали после скрутки.
После этого можно начинать пайку: разогретым паяльником необходимо обрабатывать проводники до момента закипания флюса. Затем следует постепенно наносить припой, который под действием температуры будет заполнять промежутки в местах скрутки, обеспечивая прочное соединение. После остывания деталей необходимо удалить остатки флюса, для чего достаточно промыть место пайки мыльным раствором. Это позволит минимизировать риск окисления проводов. Финальным этапом будет тщательная сушка места соединения, которая затем обрабатывается изолентой или термоусадочными трубками.
Важно учитывать все плюсы и минусы применения этого метода. В системах, работающих с низким током, пайка может быть оптимальным способом соединения. Однако в процессе прокладки проводки в помещениях использовать этот метод не рекомендуется. Это связано с тем, что припой имеет низкие температуры плавления. Если по проводам проходит значительный ток, припой может со временем плавиться и испаряться, что приведет к ослаблению контакта и перегреву. В случае, если это вовремя не заметить, существует вероятность возникновения пожара.
Другим недостатком является низкая механическая прочность. Проблема заключается в том, что припой мягок, и при объединении множества жестких проводов они могут вываливаться из места пайки под действием силы упругости. Именно поэтому специалисты обычно не рекомендуют использовать данный метод при прокладке электропроводки.
Как соединить провода в распределительной коробке, если никогда этим не занимался
В завершение статьи мы представим рейтинг методов соединения проводов.
Вопрос: «Что там делать?» Уже в голове лишь несколько шагов: «Сейчас возьму провода, прикручу их и к вечеру всё будет готово». Как только мы начинаем действовать, натыкаемся на неизбежные трудности. Собрать проводку по сути — задача тривиальная, однако для новичков это может стать сложным процессом. Но если желание разобраться всё же есть, то давайте начнем.
Скрутка с последующей пайкой или сваркой, клеммные зажимы и опрессовка гильзами — все эти методы вам известны, и вы могли увидеть их в различных видеороликах. Каждый способ имеет свои сильные и слабые стороны, о которых также говорят опытные электромонтажники-блогеры.
Мы проанализируем разнообразные методы и их особенности, и выберем оптимальный способ соединения проводов. Для профессионалов некоторые моменты могут показаться излишними, но опытные мастера способны использовать одни и те же техники годами. Наша тема основана не на философии, а на чистой физике, поэтому давайте подключим логику и начнём!
Клеммник WAGO (или аналогичные клеммные зажимы)
Существует много обсуждений вокруг известного клеммника (WAGO) — в них рассказывается о их частом использовании в Европе, а также о прохождении различных тестов на нагрузки. Тем не менее, до сих пор существует определённый скептицизм относительно их применения. В то же время стоит вспомнить, что в старых жилых домах можно встретить соединения, выполненные с помощью СИЗ (соединительных зажимов, представленных в виде пластиковых колпачков с пружинами внутри), которые применяются для скручивания проводов. В сравнении с СИЗ, клеммные зажимы WAGO имеют значительно большее преимущество по надежности.
Важно отметить, что клеммники WAGO лучше всего подходят для использованием в электрических цепях освещения, где нагрузка незначительная, а соединений может быть множество. В такой проводке клеммы показывают весь свой потенциал.
Надежность соединений клеммами WAGO
Зажим в этих клеммах весьма плотный, металл (медь) имеет достаточную толщину, что обеспечивает большую площадь контакта. Однако важным аспектом является практика: например, центральный контакт у лампочки (не резьбовой) также представляет собой металлическую часть, которая соединяется с контактной пластиной при закручивании. Таким образом, с точки зрения той же плотности контакта, зажимы WAGO демонстрируют хорошие результаты, особенно если соединение не разбирается.
Типы клеммников
Клеммники могут быть различных типов: одноразовые, многоразовые с защёлками, а также модель с защитной пастой для предотвращения окисления и соединения различных металлов. Одноразовые клеммники лучше не разъединять, так как внутренние элементы могут деформироваться при извлечении жилы.
К тому же, возможность разъёма соединения — это однозначный плюс. Это существенно, когда могут возникнуть промежуточные моменты, и окончательное решение по освещению еще не принято. Вы можете собрать, использовать, разобрать, а затем обновить систему.
