В качестве крепежных элементов в рассматриваемом случае можно использовать металлические уголки или анкера. Однако нет необходимости прибивать брусья намертво. Достаточно такой фиксации лаг, чтобы они оставались устойчивыми и не смещались во время укладки фанеры или доски.
Крепление лаг к бетонному полу: расчёты, инструменты и материалы, инструкция по монтажу
Современные технологии предоставляют множество различных методов, позволяющих при строительстве или ремонте жилых помещений создать надежную и прочную основу для пола. Варианты очень разнообразны — от недорогих напольных покрытий до высококачественных систем подогрева. Иногда может возникнуть необходимость выполнить крепление лаг к бетонному полу.
Во время установки финишного напольного покрытия из древесины часто требуется осуществить монтаж балок на бетонную основу или плиты межэтажных перекрытий. Благодаря балкам формируется прочный каркас для укладки окончательных декоративных покрытий для пола. Поскольку брусья действуют как промежуточные элементы конструкции, у них, помимо выполнения основных функций, есть также дополнительные задачи:
- Создание воздушного пространства под полом, в котором можно скрыть различные коммуникации;
- Обеспечение дополнительной циркуляции воздуха в помещениях;
- Равномерное распределение нагрузок по фундаменту и перекрытию;
- Улучшение тепло- и звукоизоляции в жилом помещении;
- Формирование ровной горизонтальной поверхности для укладки окончательного декоративного покрытия.
Укладка лаг на бетонную поверхность выполняется с определённым шагом, который определяется в зависимости от толщины досок, используемых для настила пола. Например, доска толщиной 30 мм укладывается на деревянные балки с шагом 300 мм. При этом необходимо оставлять зазор не менее 30 мм от балок до стен, расположенных по периметру помещения.
Основные инструменты и расходные материалы
Специфика процесса крепления лаг к бетонному полу имеет свои особенности. Для выполнения работ необходимо подготовить определённые инструменты и расходные материалы, необходимые как для работы с древесиной, так и для сверления отверстий в бетоне. Вам понадобятся следующие инструменты и материалы:
- Профессиональный перфоратор или дрель с функцией отбойника, если перфоратора под рукой нет;
- Саморезы или анкера (в случае использования саморезов, их диаметр должен составлять 6 мм, а длина зависит от размеров деревянных брусков), а также дюбеля, входящие в бетон на глубину до 80 мм;
- Столярный инструмент для распила и подгонки брусьев — лобзик, стамеска и другие.
Выбор различных типов крепежа следует производить с учетом бюджета, выделенного на ремонт. Конечно, саморезы с дюбелями будут более экономичными, однако анкера считаются более надёжными. В большинстве случаев дюбелей с саморезами будет более чем достаточно, тем более что данный недорогой крепёж можно размещать на меньшем расстоянии друг от друга.
Преимуществом анкерного крепежа является то, что он не только фиксирует положение деревянного бруса, но и прижимает его к напольной поверхности, что весьма полезно в процессе создания прочного полового настила.
Материалы для работы
Лаги для деревянного пола
В качестве материала для чернового пола может использоваться широкий ассортимент, включая фанеру толщиной 15-22 мм, OSB или ДСП толщиной 18-25 мм, шпунтованную доску для пола минимум 25 мм или обрезную струганную доску аналогичной толщины, а также ЦСП в случае планируемой дальнейшей укладки плитки.
Возможно укладывание этих материалов в два слоя, используя листы меньшей толщины.
Листы следует укладывать так, чтобы стыки листов не совпадали. Разные материалы могут быть использованы в разных слоях, например, нижний слой может быть из ДСП, а верхний из фанеры. Фанера обладает более высокими прочностными характеристиками по сравнению с OSB или ДСП, поэтому её толщина может быть немного меньше, но цена на фанеру будет выше.
Фанера и OSB для укладки чернового пола
Существует миф, что материалы, основанные на щепе или стружке, выделяют вредные газы в процессе эксплуатации. Однако современные клеи, используемые для их производства, являются безопасными для здоровья. При выборе материала нужно учитывать вид чистового напольного покрытия. Например, для укладки линолеума не подойдёт фанера с сильно выкрошившимися сучками, в то время как для ламината она вполне подходит.
Материалом для лаг являются обрезные пиломатериалы хвойных пород, желательно использовать струганный материал камерной сушки. Он стоит немного дороже, чем древесина с естественной влажностью, но не будет рассыхаться в процессе эксплуатации.
Сечение доски подбирается в зависимости от требований по прочности пола, обычно используют бруски с размерами 50×50 мм. Лаги укладываются с шагом от 400 до 600 мм.
Шаг и размеры лаг легко рассчитываются с помощью специальных строительных калькуляторов. Лаги непременно нужно обрабатывать антисептическими пропитками для древесины, чтобы избежать гниения, появления грибка, плесени и повреждений насекомыми-древоточцами. Кроме этого, их можно обработать огнезащитными составами.
Также потребуются: антисептики для обработки древесины; гидроизоляционные материалы (плотный полиэтилен, специальные пленки или мастика); грунтовка для обеспыливания бетонного основания (необязательно, но поможет избежать пыления бетона); тепло- и звукоизолирующие материалы, например, минеральная вата; саморезы для крепления чернового настила к лагам; материалы для крепления лаг к бетонному основанию, подкладки для выравнивания пола по уровню (можно использовать обрезки фанеры, доски или специальные пластиковые подкладки); пароизоляционная пленка; бруски толщиной 20-30 мм.
Крепление на саморезы
Установка лаг с использованием саморезов является самым бюджетным вариантом. Рекомендуется использовать оцинкованные саморезы с диаметром не менее 4,2 мм и длину, равную толщине лаги плюс 50-60 мм.

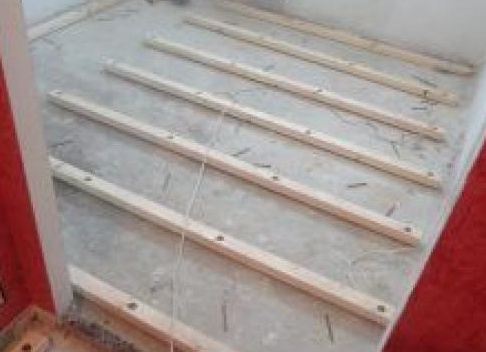

В лагах следует сверлить сквозные отверстия через определенные промежутки, обычно 500-600 мм, зенковать их для скрытия головок саморезов и укладывать лаги по помещению. Через сделанные отверстия, с помощью перфоратора, бурятся отверстия в бетоне на глубину 60-80 мм, вставляются дюбели, и через лаги закручиваются саморезы.
Если нужно, чтобы лаги были выставлены по уровню, под балки можно подложить прокладки. Важно размещать их именно в местах крепления.
Чем крепить лаги к бетону
На практике можно встретить различные схемы крепления лаговых балок к бетонной плите. От коробчатого каркаса из бруса, установленного на регулируемые по высоте опоры, до столбиков, сложенных из остатков кирпича. Последние варианты, как правило, встречаются в старых хрущёвках советской постройки, и это распространено даже после проведения планового капитального ремонта.
Лаги на бетонном полу можно установить несколькими способами:
- С использованием пластиковых регулируемых муфтовых опор;
- Прикручиванием лаг к бетонному полу анкерным крепежом;
- Креплением к бетону с помощью саморезов с использованием подрезных брусков;
- Установкой на кирпичных опорах;
- Для небольших помещений можно использовать крепление лаг к бетонному полу на металлических уголках.
Последний вариант в усовершенствованном виде часто применяется для балконов и лоджий. П-образное крепление легко устанавливается на бетонной плите балкона и одновременно позволяет просто выровнять лаги по горизонтали даже при значительном сливном уклоне. Один из вариантов такого крепления можно увидеть в приведённом ниже видео.
Монтаж балок на саморезах
Крепление лаг с помощью промежуточных деревянных брусков может показаться простым и доступным решением. С первого взгляда, крепеж на саморезах выглядит действительно просто. Нужно нарезать короткие бруски размером 70×90 мм, что можно сделать даже из нескольких брусков, и положить их на бетонный пол, примерно так, как показано на схеме.
Крепление саморезами выглядит идеально, особенно если бетонный пол был залит недавно, и есть возможность установить в стяжку деревянные пробки. Единственная сложность заключается в выравнивании всех лаг в одной плоскости. Для этого можно применить три метода:
- Заливка бетонного пола несколькими слоями, где финишная стяжка формируется из полимербетонной наливной смеси. Это позволит добиться выравнивания за счёт высокой текучести смеси;
- Подбор высоты каждой деревянной опоры путём использования пакета из нескольких обрезков доски разной толщины с обязательным контролем высоты и горизонта лаг с помощью строительного уровня;
- Обвязка помещения начальным контуром из бруса.
В последнем случае необходимо уложить по периметру бетонного пола деревянную раму из бруса, как на схеме, выровнять её по уровню и только после этого укладывать лаги на бетонный пол. Деревянная опора для крепления балок к полу вырезается из бруса, основываясь на заранее измеренной высоте в конкретной точке установки.
Также можно собрать обвязку и подогнать высоту подпорками из обрезков досок.
Установка лаг на анкерах
Этот вариант крепления не самый простой, но один из наиболее надежных методов монтажа лаговых балок на бетонном полу. Он отличается от предыдущего тем, что вместо деревянного столбика для удержания лага используется мощный анкерный болт М10-М15, который вкручивается в тело балки и в бетон пола.
Какие инструменты и материалы потребуются
Для укладки лаг в первую очередь нужен измерительный инструмент. Для небольших площадей бетонного пола можно обойтись простым набором малярных шнуров и строительным пузырьковым уровнем. Для крепления лаг в современных квартирах, где длина комнаты превышает 6 метров, потребуется использовать лазерный уровень, поскольку точности шнура может быть недостаточно.
Потребуются как пузырьковый, так и лазерный уровни.
Помимо этого, необходим качественный перфоратор, ножовка по дереву, столярный уголок, комплект сверел, как обычных, так и с твердосплавной напайкой, а также биты для закручивания саморезов или ключ для анкерного крепления.
Для лаг, как правило, используют сосновый брус также размером 70×90 мм, и обычно берут с запасом. Из остатков можно вырезать поперечные вставки в наиболее нагруженных участках крепления. Также потребуется кровельная толь или рубероид, а также нож для его раскройки.
Ширина шага и размер лаг для бетонного пола
Параметры лаговых балок и расстояние между ними выбираются в зависимости от толщины укладываемого древесного пола и материала, который будет использоваться на лаги. Согласно нормам, один квадратный метр деревянного пола должен выдерживать статическую нагрузку не менее 300 кг, поэтому расстояние между лагами сокращается до 30 см в случае использования тонких дюймовых досок и увеличивается до 100 см для двухдюймовых половиц. Соответственно, ширина лаг может варьироваться от 40 до 70 мм.
Если пол будет фанерным, то выбор точек крепления и расстояние между лагами осуществляется по приведённой ниже схеме.
Что подложить под лаги на бетонный пол
Все несущие лаговые балки необходимо обязательно изолировать от бетона независимо от метода крепления. Обычно для этого используют мастику или более часто — куски рубероида с очищенной гравийной присыпкой. Это позволяет значительно снизить уровень вибраций и шума, передающегося по элементам крепления.
В частных домах бетонный пол под лагами может закрываться пароизоляционной мембраной или пленкой. При этом в местах установки уголков или анкерных болтов изолирующий материал можно проклеивать скотчем.
На каменных и деревянных опорах можно использовать обмазочную мастичную изоляцию, которая защитит и лаги от влаги, и снизит риск появления скрипа.
Материалы и инструменты
Работа по укладке пола на лаги не требует использования специализированного оборудования и инструментов. Для этого потребуются:
- Перфораторная дрель.
- Отвертки или шуруповерт, молоток.
- Измерительные инструменты — рулетка, уровень, карандаш.
- Крепежные элементы, в зависимости от способа крепления.
- Обработка древесины выполняется с помощью рубанка, ножовки или циркулярной пилы.
Также потребуется гидроизоляционный материал с учётом нахлеста на стены по периметру помещения не менее 15-20 см.
Инструменты для укладки лаг.
Существует ряд рекомендаций относительно приобретения древесных элементов для лаг:
- Не стоит воспринимать всерьез заявления продавцов о том, что чем дороже и выше сорт древесины, тем надежнее и долговечнее будут лаги. Для создания настила подойдет также еловая, пихтовая или сосновая древесина.
- Можно смело приобретать древесину сортов В и ВС, при условии, что её влажность не превышает 18%. На внешние незначительные дефекты и оттенок материала можно не обращать внимания.
- Главным обязательным условием является отсутствие на поверхности древесины следов деятельности насекомых-вредителей (например, короед) и плесени. Даже минимальное их наличие должно стать причиной для отказа от приобретения древесины из данной партии.
- Выбор сечения бруса определяется в соответствии с выбранной толщиной настила и ожидаемыми нагрузками.
Способы крепления
Существует несколько наиболее распространённых способов крепления лаг к бетону. Каждый из них обладает своими особенностями.
Крепление лаг с помощью саморезов
Этот метод крепления лаг хоть и является самым простым, однако подходит не всегда. Процесс включает в себя следующие действия:
- В бетонном основании выполняется сверление отверстия под пластиковый дюбель.
- В деревянном элементе также сверливается отверстие под саморез.
- Дюбель вставляется в бетонное отверстие, при необходимости забивая молотком, и фиксирует лагу, погружая шляпку самореза в древесину на несколько миллиметров.
Саморезы, используемые по бетону.
Шаг крепления при использовании данного способа составляет не менее 50 см.
Таблица 1. Монтаж деревянного пола с креплением лаг на саморезы
| Иллюстрация | Описание |
|---|---|
| Явные дефекты на бетонной поверхности заделываются раствором или монтажной пеной. | |
 |
Бетонное основание очищается от мусора с помощью пылесоса. |
| Пол грунтуется антисептическими растворами. | |
| Лаги предварительно обрабатываются антисептиками и антипиренами. | |
| Лаги укладываются с шагом не менее 50 см. | |
| Под лаги укладываются пластиковые клинья для достижения нужной высоты. | |
| Высота расположения лаг контролируется с помощью строительного уголка, рулетки и лазерного уровня. | |
| Сверлятся отверстия под саморезы. | |
 |
Саморез закручивается. |
 |
Клинья фиксируются в заданном положении монтажной пеной. |
| Между лагами укладывается утеплитель. | |
 |
Укладывается пароизоляция. |
 |
ОСП плиты фиксируются на настиле. |
Крепление лаг с помощью анкерных болтов
Фиксация лаг при помощи анкеров относится к долговечному и надежному способу. Дополнительная жесткость конструкции достигается благодаря притяжению бруса к поверхности основания.
Анкера для бетона.
Анкер – это крепежный элемент, значительно более мощный, чем дюбель, способный выдерживать весьма высокие нагрузки. При создании пола можно быть уверенным в его надежной фиксации к бетонному основанию. Процесс крепления бруса на анкера схож с фиксацией на саморезы. Предварительно в бетоне и древесине сверлятся отверстия необходимого диаметра. В древесине они выполняются так, чтобы можно было скрыть шляпку болта.
Для одного бруса обычно требуется около 4 анкеров. Болт вводится в запорный элемент, который вставляется в отверстие в бетоне, проходя через древесину. Длина анкерных болтов варьируется от 45 до 200 мм, и при выборе нужно учитывать толщину бруса, добавляя еще 6 см на заглубление в бетон. Рекомендуемый диаметр анкерного болта составляет 10 мм.
Как крепить лаги на расстоянии от бетонного пола?
Такой вариант установки несущих брусьев используется, когда нужно заложить толстый слой утеплителя или просто поднять уровень полов. Подобные случаи часто наблюдаются при монтаже деревянного пола на черновое бетонное основание, которое расположено прямо на грунте, на лоджиях и балконах. Этот метод также применяется в жилых квартирах, когда возникает необходимость выровнять пол в условиях значительных перепадов уровня плит перекрытия.
Если требуется значительное поднятие лаг над плоскостью плиты или бетонной стяжки, зачастую используют два приспособления, помогающих отрегулировать положение брусьев и надёжно их закрепить. К таким принадлежностям относятся:
- Винтовые регулируемые опоры;
- Металлические кронштейны.
Винтовые опоры имеют расширенную опорную платформу, соединенную с вертикальным резьбовым штырем. Лага крепится сверху гайками. Путём завинчивания или вывинчивания винта можно точно и удобно регулировать положение брусьев, приводя их в одну горизонтальную линию.
Важно! Винтовые опоры являются одними из наиболее дорогих приспособлений для установки несущих брусьев. Они, как правило, применяются при монтаже конструкции пола на больших площадях.
Кронштейны, имеющие П-образную форму, бывают различной высоты. Сначала они прикрепляются к бетонному основанию с заданным шагом. Затем в них вставляется брус и фиксируется саморезами с обеих сторон или сквозным болтом.
Нетипичные ситуации
При замене деревянного пола в старых домах на новое современное покрытие иногда возникают ситуации с нетипичными плитами перекрытия. В таких случаях приходится придумывать нестандартные методы укладки и крепления лаг. Одна из таких ситуаций подробно показана в следующем видео. Как видно, помимо стандартных методов крепления несущих брусьев, можно придумать множество других решений. Важно, чтобы лаги были корректно расположены в горизонтальной плоскости и могли выдерживать вертикальную нагрузку.
