Сборка люстры с тремя лампами – это задача, с которой может справиться каждый, кто имеет желание и следит за инструкцией. Важно лишь быть внимательным, использовать необходимые инструменты и подходить к работе ответственно. В результате вы не только приобретете опыт в обращении с электричеством, но и получите красивый элемент интерьера в вашем доме.
Подключение люстры своими руками
Хотя установка новой люстры может показаться легкой задачей, это может вызвать затруднения у человека, не знакомого с электрическими системами: множество проводов и непонимание того, что с ними делать. Мы обсудим, как подключить люстру с различным количеством рожков (и проводов) к выключателю.
Тем, кто хоть немного разбирается в электрических схемах, это может показаться излишним, однако остальным будет полезно ознакомиться с процессом. Человеку, который не часто работает с электричеством, может быть сложно разобраться в путанице проводов. Чтобы избежать недопонимания, мы последовательно расскажем, как определить в проводах на потолке фазу (или фазы), а также ноль и правильно обращаться с заземлением. После этого мы покажем, как соединить множество проводов на люстре с теми, что выходят на потолке. В результате установка люстры своими руками станет для вас доступной и понятной задачей.
Провод заземления
На потолке может находиться два, три или четыре провода, один из которых обязательно является нулевым, а остальные — это фаза. Также может встречаться провод заземления.
Провод заземления присутствует не всегда, он встречается только в современных домах или после капитального ремонта с заменой электропроводки. В соответствии с действующими стандартами он обозначается желто-зеленым цветом и подключается к такому же проводнику на люстре. Если на вашей люстре провода заземления нет, необходимо аккуратно заизолировать оголенный провод и оставить его в таком состоянии. Оставлять провод незакрытым крайне опасно, так как это может привести к короткому замыканию.
Определение фазы и нуля
Теперь о том, как разобраться в остальных проводах: где фаза, а где ноль. В домах старой постройки часто все провода имеют один цвет, чаще всего черный. В новых домах могут использоваться черные и синие, или коричневые и синие провода. Иногда можно встрeтить и красный провод. Чтобы избежать путаницы с цветами, лучше всего их прозвонить.
Если в вашем потолке три провода, а на стене двухклавишный выключатель, тогда у вас должно быть две фазы — на каждую из клавиш, и один ноль — общий провод. Прозвонку следует проводить с помощью мультиметра (тестера) или индикаторной отвертки (это специальный инструмент, оснащенный лампочкой, которая светится при наличии напряжения). Чтобы выполнить прозвонку, переключите выключатель в положение «включено» (также должен быть включен автомат на щитке). После проверки переведите клавиши выключателя в положение «выключено». Если есть возможность, лучше отключить автомат на щитке и подключать люстру без напряжения.
Как правильно прозвонить и определить провода тестером, изображено на фотографии. Переведите тестер в режим измерения вольт и выберите диапазон выше 220 В. Постепенно коснитесь щупами пар проводов (держите щупы за ручки, остерегайтесь контакта с оголенными проводками). Две фазы не должны звониться между собой — индикатор не покажет никаких изменений. Если у вас получилась такая пара, значит, это две фазы. Теперь соедините каждую из предполагаемых фаз со щупом с нулевым проводом. На индикаторе должно появиться 220 В. Вы определили ноль — в международной спецификации он обозначается буквой N, а две фазы — обозначаются L. Если у всех проводов один цвет, вам нужно как-то их отметить: воспользоваться краской, цветным маркером или куском клейкой ленты, чтобы обозначить фазы одним цветом, а ноль — другим.
Работать с индикаторной отверткой гораздо проще: нужно просто прикоснуться ее концом к оголенному проводнику. Если светится — это фаза, если нет — значит, ноль. Весь процесс действительно очень прост.
Провода на люстре
Для подключения люстры с двумя проводами процесс предельно прост: один из них соединяете с фазой, а другой — с нулем. Какой провод куда подключать — не имеет значения. Если на потолке у вас две фазы, а выключатель на стене двухклавишный, существуют несколько вариантов подключения:
- Можно скрутить фазы между собой и к ним подключить один из проводов от люстры. В этом случае для выключения нужно будет переводить в положение «выключено» обе клавиши, а включать освещение можно будет с любой из них.
- Можно соединить провод с одной из фаз, а вторую заизолировать. В таком случае рабочей будет только одна клавиша, а вторая будет неиспользуемой.
Люстры с тремя и более проводами подключаются немного сложнее. Мы уже выяснили, что желто-зеленый провод — это заземление. Если провод заземления также присутствует на потолке, просто соедините его с ним. Остальные провода потребуют дальнейшего анализа.
Люстра с тремя проводами подключается ненамного сложнее. Если один из проводов — заземление (желто-зеленый), его можно:
- Игнорировать — если на потолке нет проводов такого цвета (либо похожего),
- Подключить к аналогичному проводу по цвету.
На самом деле других вариантов подключения нет. Три провода обычно встречаются у светильников с одной лампочкой. Использовать две провода в старых конструкциях является устаревшей практикой, тогда как современные системы иногда имеют три провода, что соответствует актуальным рекомендациям по безопасности.
Подключение к двойному выключателю

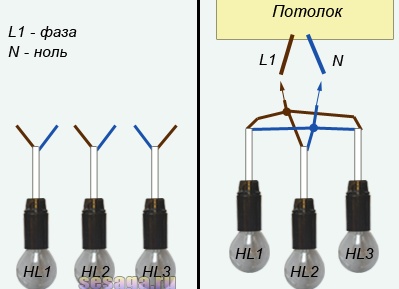

Подключение пяти-, четырех-, или трехрожковых люстр к двухклавишному выключателю осуществляется по схожему принципу. От каждой лампочки идет два разноцветных провода. Обычно это синие и коричневые провода, также могут встретиться и другие цвета. Для подсоединения к двойному выключателю необходимо разбить все провода на три группы: две фазы и один ноль.
Сначала все синие провода объединяем и тщательно скручиваем. Это как раз и будет нулем. В принципе, можно использовать провода другого цвета — для осветительных приборов это принципиально не важно, однако по стандартам именно синим цветом обозначается ноль. Главное, чтобы в скрутку не попали проводники другого цвета. На следующем фото видно, что все проводники синего цвета объединены в одну группу, это и есть наш ноль.
Теперь оставшиеся провода разбейте на две группы. Разделение произвольное. Одна группа лампочек будет включаться одной клавишей, другая — другой клавишей. В пятирожковой люстре обычно объединяются 2+3, но могут быть варианты 1+4. В четырехрожковой можно также выбрать 2+2 или 1+3. А вот с тремя лампочками вариантов нет: только 1+2. Разделенные провода нужно скрутить между собой — таким образом у вас получится две группы, которые вы подключите к фазам на потолке.
Как подсоединить люстру к одинарному выключателю
Если на потолке только два провода, а на люстре имеется много проводов, но только двух цветов, все достаточно просто. Соединяете все провода одного цвета между собой и соединяете с одним из проводов на потолке (не обращая внимания, с каким именно). Все провода второго цвета собираете в один жгут и подключаете ко второму потолочному проводу. Схема подключения в этом случае показана на изображении ниже.
Почему стоит попробовать собрать люстру самостоятельно?
Сборка люстры может показаться задачей, которую лучше поручить специалистам, однако есть несколько причин, по которым стоит попробовать сделать это самостоятельно. Во-первых, это экономия средств, которые вы могли бы потратить на услуги профессионала. Во-вторых, собственноручная сборка люстры предоставляет возможность обучения и повышает вашу уверенность в собственных силах, а также приносит удовлетворение от завершенной работы.
Не стоит забывать, что люстра является не просто источником света в вашем доме, но и важным элементом декора, который создает уют и визуальную привлекательность в помещении. Создавая свою собственную люстру, вы добавляете в интерьер уникальную деталь и создаете семьюальную историю, которую сможете рассказать друзьям и близким.
Необходимые инструменты и материалы
Перед началом сборки важно собрать все необходимые инструменты и материалы. Список будет следующим:
- Люстра с 3 лампами
- Электрическая дрель (если требуется крепеж)
- Отвертка
- Плоскогубцы
- Изолента
- Рулетка
- Лестница (если потолки высокие)
- Перчатки (для безопасности)
- Очки (при необходимости)
Если вдруг вы забыли что-то из вышеперечисленного, не спешите начинать работу. Отсутствие необходимых инструментов может вызвать задержки и затруднения в процессе сборки.
Подготовка к сборке люстры
Первым делом нужно выбрать подходящее рабочее место. Это может быть обеденный стол или любое другое пространство, где будет достаточно места для комфортной работы. Убедитесь, что у вас есть доступ к электричеству, но при этом отключите его в том помещении, где будете работать. Это важно для вашей безопасности.
Закройте окно, если за окном сильный ветер или шум – не отвлекайтесь на внешние факторы. Подготовьте все инструменты и саму люстру так, чтобы они были под рукой.
Пошаговая инструкция по сборке люстры
Теперь давайте перейдем к самой важной части – сборке люстры с тремя лампами. Следуйте этой пошаговой инструкции:
Шаг 1: Изучите инструкцию
При открытии упаковки, внимательно прочитайте инструкцию, которая прилагается к вашей люстре. Каждая модель может иметь свои особенности, и инструкция поможет вам правильно соединить детали.
Шаг 2: Подготовьте детали
Выньте все детали из упаковки и проверьте их на наличие повреждений. Убедитесь, что у вас есть все необходимые части. Для этого целесообразно составить таблицу, в которой перечислены все элементы:
| Деталь | Количество | Примечание |
|---|---|---|
| Плафон | 1 | Основная часть |
| Лампочки | 3 | Подходящие по мощности |
| Кронштейн | 1 | Для крепления к потолку |
| Декоративные элементы | По желанию | Для улучшения внешнего вида |
Шаг 3: Установите кронштейн
Следующим шагом является установка кронштейна к потолку. Определите место, где будете крепить люстру, и отметьте его. Проверьте, чтобы люстра висела ровно с помощью рулетки, отметьте места крепления на потолке.
Используйте дрель для создания отверстий под анкеры. После этого установленный кронштейн должен быть хорошо закреплен с помощью специальных крепежных элементов, при этом прокладывая провода через его отверстия.
Шаг 4: Подключение проводов
Следующий этап – подключение проводов. Это важный момент, поэтому будьте максимально внимательны. Изучите проводку, которая идет к люстре и потолку. Обычно у вас будет три типа проводов:
- Фаза (обычно черный или коричневый провод)
- Нейтраль (часто синий или белый провод)
- Заземление (желто-зеленый провод)
Секрет успешного подключения заключается в том, что вам нужно правильно соединить провода из люстры с соответствующими проводами из потолка. Будьте аккуратны, соедините их друг с другом и зафиксируйте изолентой. Не забудьте тщательно проверить все соединения — безопасность превыше всего!
Шаг 5: Закрепите плафон и лампочки
После того как провода подключены, аккуратно установите плафон на кронштейн. Убедитесь, что он надежно зафиксирован. Далее установите лампочки, убедившись, что они соответствуют спецификациям вашей люстры по мощности и типу.
Как подключить люстру с 3 лампами к выключателю с 3 клавишами
Эта схема представляет собой дополненный вариант предыдущего подключения, поскольку основные действия остаются теми же. В данном случае с потолка ведутся четыре провода, а в люстре присутствует три и более. Четвертый провод желто-зеленого цвета соответствует заземлению и обозначается как РЕ. Его нужно соединить с аналогичным проводом, если таковой имеется в люстре. Если же провод заземления отсутствует, то этот провод с потолка необходимо аккуратно обрезать и тщательно заизолировать. Остальные провода соединяются той же схемой, о которой говорилось ранее.
В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Такой вариант наиболее подходит для использования трехклавишного выключателя. Это позволяет управлять всеми лампочками, которые есть в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна жила в потолочной проводке, о которой мы уже упоминали. Все действия со схемой такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза от домашней сети, а с выхода фаза уходит к каждой группе ламп.
При установке выключателя обязательно придерживайтесь правил электробезопасности, чтобы избежать поражения током. Поэтому перед выполнением любых электромонтажных работ необходимо обесточить всю электрическую сеть. Убедитесь в отсутствии электричества с помощью индикаторной отвертки.
Таким образом, соединить люстру с тремя лампами совершенно несложно. Главное — внимательно изучить схему подключения и по возможности использовать только цельные кабели с минимальным количеством наращиваний и скруток. В результате эксплуатация люстры будет долгосрочной и безопасной.
Выключатель с подсветкой: установка, подключение, схема
Проходной выключатель из обычного своими руками: 2 способа
Что такое фаза, ноль, земля в электрике и зачем они нужны?
Правильная установка внутренних выключателей света
Цветовая маркировка проводов в электрике — советы, примеры, схемы
Замена выключателя света в квартире своими руками: как поменять выключатель с одной кнопкой и снять его со стены.
Крепим люстру на потолок и подключаем её к сети напряжения
Таким образом, мы подошли к вопросу о том, как повесить люстру. Я встречал два основных типа люстр: с крепежной планкой, которая монтируется к потолку, и на которую затем крепится вся конструкция люстры, а также люстры, которые просто вешаются на крючок, вбитый в потолок.
В последнем случае все очевидно, поэтому его рассматривать не будем. Моя люстра крепилась именно на монтажную планку, поэтому уделим внимание именно этому варианту.
Шаг 1. Примерьте люстру к месту, где она будет крепиться. Убедитесь, что крепление и соединение проводов в месте установки плотно прилегает к потолку. В моем случае мешал крючок, на котором висел предыдущий светильник, поэтому мне пришлось немного его подогнуть. Не срезайте крючок полностью, так как мода меняется, и следующая люстра может требовать другого крепления — этот крючок может вновь пригодиться.
Шаг 2. Разметьте место для крепления монтажной планки и прикрепите её к потолку.
Для этого приложите планку к потолку так, чтобы она не мешала подключению проводки, и при помощи карандаша отметьте места крепления. Просверлите отверстия, вставьте дюбели и закрепите планку к потолку с помощью шурупов.
Шаг 3. Подключите электропроводку.
Внимание: все работы производите при отключенном напряжении (выключите входные автоматы и проверьте отсутствие напряжения в сети).
При подключении к одно клавишному выключателю (учитываем, что в таком случае из потолка выходят два провода — фаза и ноль, либо три провода, где третий — заземление, которое может присутствовать или отсутствовать в зависимости от возрастных характеристик вашего здания) просто соедините два провода люстры (фаза и ноль) (желто-зеленый, заземление, игнорируем, если оно есть) с двумя проводами (фаза и ноль) сети (те, которые идут от потолка) через клемник. Если соединяется в скрутку, аккуратно изолируйте места скруток. Какой провод люстры к какому проводу сети вы подключите, не имеет значения, главное, правильно подключить заземление к заземлению.
При подключении к двухклавишному выключателю необходимо два фазных провода (провода 6, 7) первой и второй группы люстры подключить к проводам, которые несут фазу от сети, а нулевой провод люстры (8) к нулевому проводу сети. Важно не перепутать нули и фазы.
Чтобы сделать всё правильно, необходимо определить провода, которые выходят из потолка. Повторю, в большинстве случаев при двухклавишном включении выводится три провода к месту подключения светильника — один нулевой и два фазных. В современных зданиях выводится четыре провода — один нулевой, два фазных и один провод заземления (он всегда желтого цвета с зеленой полосой).
Чтобы определить фазные провода и нулевой, воспользуйтесь пробником (индикатором фазы) — прибором для определения фазы в сети, в простонародье называемым фазометром, который внешне напоминает отвертку. Прибор очень прост в использовании: включите напряжение в сеть и подайте два клавиши выключателя, касайтесь отверткой оголенного провода, придерживая индикатор пальцем с верхнего торца. Если на проводе есть фаза, внутри ручки загорится индикатор. Поочередно пробуя все провода, определите два фазных проводника.
Подключение галогенной люстры (с пультом и без)
Галогенные осветительные приборы функционируют от понижающих трансформаторов, находящихся внутри конструкции и работают на напряжении 24В и 12 В, а не на 220 В.
Из люстры выходят 2 жилы, которые подключаются к проводам из потолка с помощью клеммной колодки. Подключение светильника ноль-ноль, фаза-фаза не имеет значения.
Если светильник укомплектован пультом дистанционного управления, подключение осуществляется аналогично. Третий тонкий провод, который является антенной, не нужно трогать — он остается внутри конструкции без изменений!
Особенности крепления люстры к гипсокартону
Профессиональные строители весьма скептически относятся к идее подвешивания тяжелых люстр к потолкам из гипсокартона. Этот материал может быть очень хрупким и не выдерживает веса свыше 6 кг.
Тем не менее, если соблюдать три условия, вы сможете избежать проблем:
- Подвешивать светильники на гибком подвесе. Сложные конструкции с большим количеством рожков лучше по возможности крепить к бетонным потолкам.
- Использовать прокладки из мягкого полимера, силикона или резины под металлическое крепление светильника.
- При креплении подвеса запрещается использовать его как заземляющий контур или подвешивать на проводку, чтобы избежать короткого замыкания.
Надежные способы крепления люстры к гипсокартону включают:
- подвес;
- дюбельный грибок;
- распорная планка + закладной элемент;
- крючок Гарпун с откидными полками;
- Способ с нанесением монтажного окна в гипсокартоне.
Следовательно, чтобы успешно повесить люстру на потолок, нужно принимать во внимание множество нюансов. Начиная с типа, веса, конструкции и размеров светильника, до особенностей потолка и добросовестного знания электротехники, чтобы правильно соединить провода. Не каждый новичок сможет справиться с этой задачей. Лучшим решением будет доверить дело профессионалам или, используя метод проб и ошибок, научиться самостоятельно разбираться в электрических устройствах и правилах их подключения.
