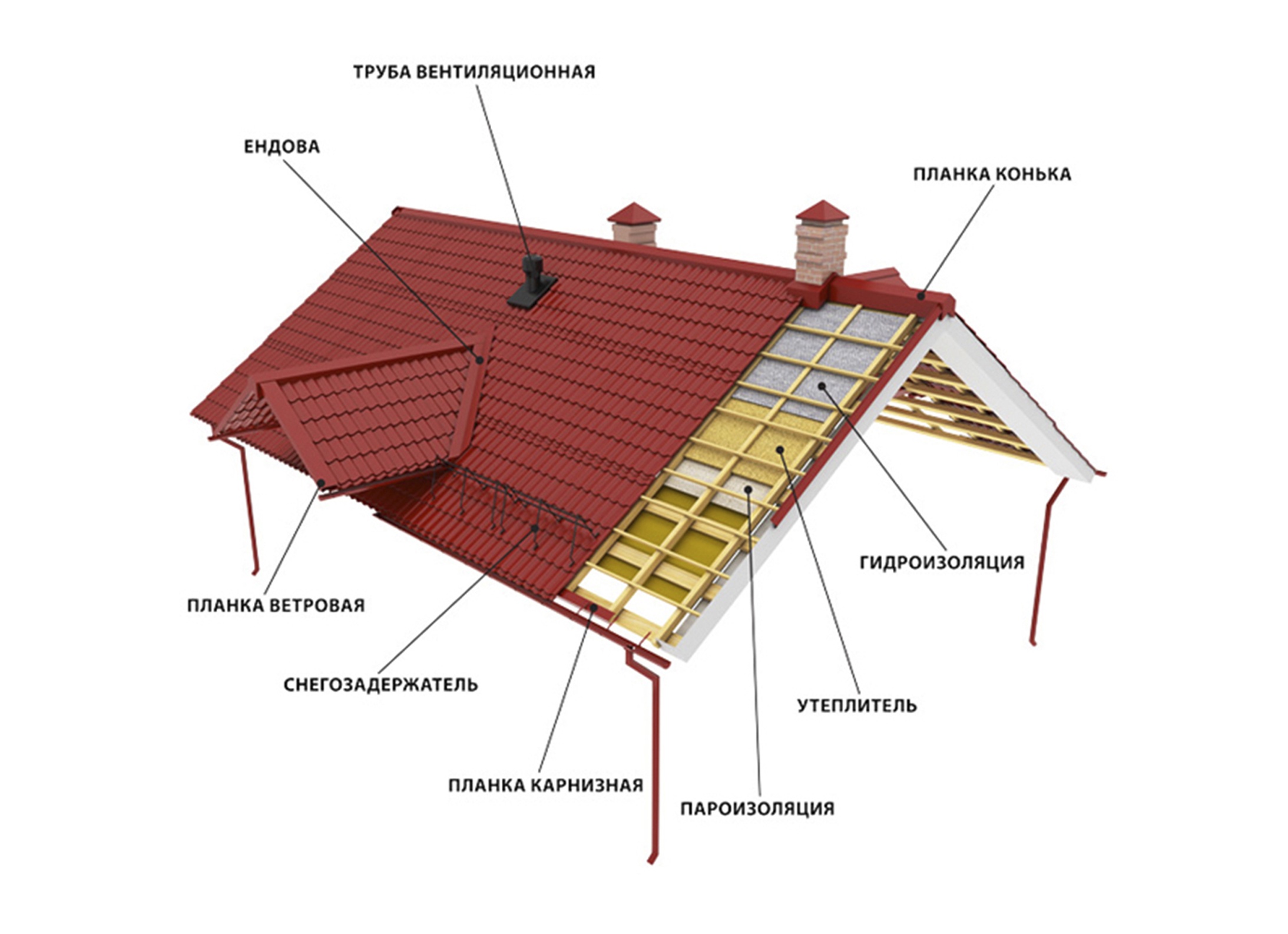

Крыша. Основные виды и элементы

Козырёк – это миниатюрная крыша, размещающаяся над торцевыми стенами под фронтонами, и её функция заключается в защите стен от воздействия атмосферной влаги, что помогает продлить срок службы конструкции.

Строительство крыши частного дома

Проектирование и строительство крыши частного дома требуют тщательного подбора материалов и строго соблюдения технологии монтажа. Для выполнения этих работ нужны определенные знания и опыт, поэтому к данному процессу следует подходить серьезно. Далее мы рассмотрим варианты крыш, подходящие материалы, а также порядок действий при их строительстве.

• Односкатные крыши. Этот тип конструкций редко используется в частном строительстве, чаще всего их можно встретить на хозяйственных постройках с малой площадью.
• Двускатные крыши. Данные крыши получили популярность благодаря простоте монтажа и надежности. Они состоят из двух наклонных поверхностей, которые соединяются в верхней части. Длина каждого ската и угол наклона подбираются индивидуально, в зависимости от требований и условий эксплуатации.
• Четырехскатные крыши. Подходят для квадратных и прямоугольных зданий. Конструкция включает 4 треугольных наклона, соединенных в верхней части.
• Вальмовые крыши. Эти крыши обладают устойчивостью к ветровым нагрузкам и состоят из двух трапециевидных и двух треугольных скатов, что делает их идеальными для прямоугольных зданий.
• Полувальмовые крыши. Данная форма напоминет вальмовые крыши, но треугольные скаты имеют меньшую высоту, что придаёт конструкции особый стиль.
• Шатровые крыши. Являются разновидностью четырехскатных крыш, где все поверхности имеют треугольную форму и сходятся в одной вершине, создавая эффект пирамиды.
• Мансардные крыши. Эти конструкции являются более сложными и способны образовывать дополнительное полезное пространство, что позволяет существенно увеличить площадь дома.
• Ломаные крыши. Данная версия двускатной крыши отличается тем, что каждый скат состоит из двух частей, соединенных между собой под тупым углом, что создаёт интересный визуальный эффект.
• Многощипцовые крыши. Это наиболее сложные конструкции, которые могут включать несколько разнородных скатов, придавая зданию оригинальность.

При выборе типа крыши необходимо учитывать размеры здания и предполагаемые нагрузки. Такой подход поможет подобрать конструкцию, оптимально соответствующую эксплуатационным условиям.

Элементы конструкции

Сборка крыши жилого дома осуществляется через установку мауэрлата, системы стропил и кровельного пирога. Эти составляющие образуют единую конструкцию, которая может противостоять ветровым и осадочным нагрузкам. Мауэрлат, представляющий собой брус, устанавливается на верхней части стен здания и служит основной опорой для стропильных ног, которые несут на себе основной вес кровли. Из-за большой нагрузки, возникающей в процессе эксплуатации, мауэрлат должен быть надежно закреплен к стенам здания.

Стропильная система – это комплект элементов, формирующих каркас крыши. В нижней части стропила крепятся к мауэрлату, а верхняя их часть соединяется между собой. Эти элементы должны выдерживать вес всего кровельного пирога, а также нагрузки от снега и ветра. Поэтому к материалам, используемым для этих конструкций, предъявляются высокие требования.

Кровельный пирог состоит из нескольких слоев:

• Гидроизоляционная мембрана;
• Теплоизоляционный слой;
• Парозащитный слой;
• Кровельное покрытие.

Состав кровельного пирога может быть различным в зависимости от использованной технологии и необходимости утепления. При выборе материалов важно учесть тип кровли и особенности её установки.

В чем разница между крышей и кровлей?

Крыша включает в себя несколько уровней, каждый из которых выполняет свою специфическую функцию. Верхний уровень крыши называется кровлей. В соответствии с нормативными документами, кровля является элементом крыши, который обеспечивает защиту здания от проникновения атмосферных осадков. Кровля объединяет в себя финишное покрытие, основание под ним, а также различные элементы для обеспечения вентиляции, примыканий, безопасного перемещения и защиты от снега.

Кровля всегда на виду, и поэтому материалы, используемые для неё, выбираются с особой тщательностью. Широкий ассортимент кровельных покрытий позволяет воплотить любые архитектурные задумки, однако истинные надёжность и функциональность крыша получает благодаря невидимым конструктивным слоям, расположенным ниже уровня кровли.
Давайте рассмотрим их подробнее.

Несущая конструкция

Название этой части крыши говорит само за себя. Она несет основную нагрузку и должна выдерживать не только свой собственный вес, но и вес всех кровельных слоев, а также снеговую акцию и порывы ветра, приготовленные к случайным перегрузкам. Информацию о снеговых и ветровых нагрузках, характерных для определённого региона, можно найти в специальном нормативном документе СП 20.13330.2016 «Нагрузки и воздействия» или в местных строительных нормах.

Прочность несущей конструкции рассчитывается с запасом, учитывающим непредсказуемые нагрузки, такие как тяжелые снегопады или внезапные дожди, обрушение вышележащих конструктивных элементов и другие осложняющие обстоятельства. Таким образом, не стоит опасаться использования тяжёлых кровельных материалов, таких как керамическая и минеральная черепица. Правильно спроектированная крыша способна выдерживать нагрузки, превышающие 50-60 кг на квадратный метр!

Несущие конструкции могут быть выполнены из железобетона, дерева или металла. В частном строительстве чаще всего применяют сухую сортованную древесину, клееные кровельные балки и, в редких случаях, стальные металлопродукты.

Стропильная система ломаной мансардной крыши (комбинированная)

Краткий кровельный словарь

Мауэрлат – это мощный брус, который укладывается по периметру стен и обеспечивает переход от не деревянных конструкций (кирпичных, бетонных, металлических и т.д.) к древесным.

Лежни – это элементы, которые служат опорой для стоек и распределяют нагрузку по большей площади.

Прогон – это деревянный брус, который лежит в плоскости ската параллельно мауэрлату. Он поддерживает стропила и не позволяет им прогибаться под весом тяжёлых кровельных материалов.

Стойки – это вертикальные элементы, которые поддерживают прогон и опираются на лежни.

Стропила – это основные компоненты деревянной несущей конструкции крыш, которые формируют скаты.

Пароизоляционный слой

Этот слой препятствует проникновению водяных паров изнутри жилья в толщу конструкции кровли, особенно в утеплительный материал.

Наиболее распространённым материалом для пароизоляции является полиэтилен или полипропилен. Верно смонтированный пароизоляционный слой образует монолитное покрытие, без швов и отверстий. Перехлёсты полотен должны быть надёжно склеены специальной клейкой лентой, а также тщательно обработаны места примыкания к перекрытиям.

О чем еще нужно знать?

Разнообразие форм и типов крыш, широкий ассортимент используемых материалов приводят к возникновению множества специализированных терминов, относящихся к крышам и кровлям. Убедитесь, что вы правильно понимаете все эти слова:

• Ендова – это место пересечения сходящихся скатов крыши, по которому стекает вода. (Согласно СП 17.13330.2016 Кровли).
• Карнизный свес – это выступ крыши, уходящий за пределы стены и защищающий её от стекающих осадков. (Согласно СП 17.13330.2016 Кровли).
• Конек – это верхнее горизонтальное ребро крыши, образующее водораздел. (Согласно СП 17.13330.2016 Кровли).
• Обрешетка – это конструктивный элемент крыши, укладываемый параллельно карнизу для крепления листовых, волнистых или штучных кровельных материалов. (Согласно СП 17.13330.2016 Кровли).
• Хребет – это ребро крыши, образованное расходящимися её скатами. (Согласно СП 17.13330.2016 Кровли).
• Торец – это узкая сторона здания, часто увенчанная фронтоном при наличии двускатной крыши.
• Примыкания – участки кровли, соприкасающиеся с другими элементами здания, такими как стены, вентиляционные и дымовые трубы, шахты, части фасада.

Знание терминологии и основ строительной физики значительно упростит выбор проекта вашей мечты и материалов для него, а также наладит общение с профессионалами!

Основные виды скатных крыш

Всё крыши можно разделить на двускатные и многоскатные. Крыши, у которых все скаты имеют общие линии, называются шатровыми; они в свою очередь могут включать вальмовые крыши.

Основные виды скатных крыш

Односкатная крыша – такая крыша опирается на внешние стены, находящиеся на различной высоте.

Двускатная крыша состоит из двух плоскостей, которые опираются на стены, расположенные на одном уровне. Треугольные стены между скатами называются щипцами.

Вальмовая (четырехскатная) крыша создаётся за счёт соединения двух трапецеидальных скатов с двумя треугольными тыльными скатами, которые также называют вальмами.

Полувальмовая (двускатная) крыша имеет обрезанные вершины над фронтонами в виде треугольников (вальмов).

Многощипцовая крыша – это тип скатной конструкции с несколькими щипцами или фронтонами (элементами с коньками).

Шатровая крыша имеет четыре треугольных ската, вершины которых соединяются в одной точки.

Скатные крыши бывают чердачные и бесчердачные. Чердак – это пространство между кровлей, наружными стенами и перекрытием верхнего этажа. Чердачные крыши могут быть холодными, то есть без теплоизоляции, или теплыми, как мансардные крыши.

Составляющие части крыши

Стропильная система

Стропильная система – это конструкция, состоящая из стропил и дополнительных элементов, способных воспринимать и противостоять всем видам нагрузок, распределяя их на стены дома. Она состоит из стропильных ног и многих других элементов, а также может быть формирована из стропильных ферм.

Элементы стропильной системы двускатной крыши

Элементы стропильной системы вальмовой крыши

Кровельное покрытие

Кровельное покрытие – это внешний защитный слой крыши, который подвергается воздействию атмосферных условий и призван защищать здание от попадания дождевой и снеговой влаги.

Водоизоляционный слой (кровельное покрытие) и основание под водоизоляционным слоем, а также все дополнительные элементы для обеспечения вентиляции образуют так называемый “кровельный пирог”.

Кровельным пирогом называют совокупность слоев, из которых формируется кровля. В зависимости от назначения помещения (складское, промышленное, жилое) количество слоев и особенности их укладки могут варьироваться.

Пирог крыши в самом простом варианте (на примере холодного чердака с металлочерепицей) состоит из следующих составляющих:

• стропильная система (каркас крыши, выполненный из деревянных брусьев, на который укладываются слои кровельного пирога);
• гидроизоляция (обеспечивает сухость помещения, препятствует проникновению влаги из наружной среды в помещения (используются гидроизоляционные пленки и мембраны));
• контробрешетка – предназначена для создания вентиляционного зазора в подкровельном пространстве;
• обрешетка (деревянный каркас, который переносит кровельную нагрузку на стропила. Брусья обрешетки укладываются перпендикулярно стропильным доскам);
• кровельный материал (внешнее покрытие кровли, обеспечивающее защиту крыши от атмосферных воздействий, ветра, загрязнений и влаги: металлочерепица, ондулин, профнастил).

Устройство кровельного пирога

Основные виды кровли и покрытий для крыш частных и многоквартирных домов

Среди множества кровельных материалов выделяются наиболее популярные и востребованные варианты:

1. Металлочерепица и профнастил. Этот материал состоит из листов оцинкованного металла, который под прессом придаётся определённая форма (профиль), после чего на него наносится тонкий защитный полимерный слой. Форма профиля может быть трапециевидной, волнистой или имитировать натуральную черепицу. Крыша домов, жизнью укрытых металлочерепицей, выглядит аккуратно и надежно.

Плюсы: доступность и приемлемая цена; долговечность; небольшой вес; высокая степень пожарной безопасности; широкий выбор форматов; удобство и скорость монтажа; эстетически привлекательный вид.

Минусы: плохая шумоизоляция; необходимость в дополнительной тепло-, паро- и гидроизоляции; ошибки при монтаже или повреждение защитного слоя могут значительно сократить срок службы материала.

1. Ондулин или еврошифер. Это листовой кровельный материал волнистой формы, изготавливаемый из прочной синтетической основы со стекловолокном, минеральными наполнителями и целлюлозой, обработанной битумом.

Плюсы: недорогой материал; не подвержен коррозии; обладает достаточно высокой теплоизоляцией; лёгкий и гибкий; простота монтажа.

Минусы: низкая пожарная безопасность; быстро выгорает на солнце; недостаточная звукоизоляция; требует частой уборки от пыли и грязи; при минусовых температурах становится хрупким.

1. Битумная (мягкая, гибкая) черепица. Этот материал изготавливается на основе стеклохолста, который пропитывается битумом и имеет клеевой слой. Сверху на него наносится защитный слой, состоящий из керамической или каменной грануляции различного цвета.

Плюсы: подходит для всех видов крыш, даже с самыми необычными формами; образует единый слой гидроизоляции без стыков; обеспечивает хорошую звукоизоляцию; легко ремонтируется при небольших повреждениях; устойчива к коррозии; легкий материал.

Минусы: требует сплошной обрешетки и идеально ровной поверхности с хорошей гидроизоляцией; может загрязняться и развиваться плесень; укладка возможна только при температурах не ниже +5 °C.

1. Шифер. Изготавливается из смеси цемента и хризолитового асбеста в виде волнистых или плоских листов.

Плюсы: доступный по цене вариант; отличная теплоизоляция; высокая степень огнеупорности; продолжительный срок службы; стойкость к агрессивной внешней среде; не подвержен коррозии.

Минусы: хрупкость и ломкость; большой вес, что усложняет сложность монтажа и увеличивает количество отходов; подходит только для домов с плоской крышей; с течением времени теряет защитные свойства.

1. Рубероид. Обладает специальной основой из кровельного картона или стекловолокна, пропитанного битумом и с одной стороны покрытого песком, тальком или асбестом.

Слои в типовом составе кровли

В состав кровельного пирога входит:

• верхнее защитнодо декорирующее кровельное покрытие, в качестве которого используются:

Металлические кровельные листы различной формы профиля и защитного покрытия:

• Металлочерепица;
• Профнастил;
• Модульная черепица;
• Композитная черепица;
• Фальцевая кровля;

Кровля из битумных материалов:

• Рулонная наплавляемая кровля (оптимальна для плоских крыш);
• Битумный шифер под брендами Ондулин, Ондура и другие;
• Мягкая битумная черепица;

Шиферная крыша:

• Асбестовые листы, которые запрещены к использованию для новых жилых строений;
• Безасбестовый шифер (Эко Дах);
• Композитный шиферный лист, такие как Керамопласт и Титон;

Глиняная (керамическая) черепица.

• гидроизоляция, выполненная из водоотталкивающих пленок, диффузионных и супердиффузионных мембран;
• теплоизоляция и пароизоляция (при строительстве тёплых кровель).

Как называются архитектурные элементы скатной крыши дома

Теперь, когда мы разобрали состав кровельного пирога, стоит подробнее узнать о частях крыши с точки зрения архитектуры.

Основные элементы скатных крыш представлены на следующем рисунке:

1 – карниз; 2 – фронтон; 3 – свес фронтона; 4 – свес карниза; 5 – мансардное окно; 6 – ендова; 7 – вальмовый скат; 8 – слуховое окно; 9 – конёк крыши; 10 – щипец; 11 – подшивка свеса (софит).

• Скат – это наклонная плоскость крыши. Если торцевой скат начинается выше или заканчивается ниже других, его называют вальмовым (вальма). Вальма может быть как треугольной, так и трапециевидной. Минимальный и оптимальный угол наклона ската определяется в зависимости от типа кровельного материала и климатических особенностей региона.
• Конёк – это верхняя точка, где пересекаются два ската. При установке крыши важно оформить этот элемент с помощью специальных металлических коньковых элементов или материалов, аналогичных основному покрытию.
• Ендова (разжелобок) – это внутренний угол, образованный пересечением двух смежных скатов. Данная конструкция уязвима и для неё необходимо позаботиться об гидроизоляции, устанавливая металлические планки и защитные слои.
• Свес (спуск) – это часть ската, выступающая за пределы стены и достигающая длины 40-60 см. Установка карнизного и фронтонного свесов необходима для любой формы крыши. Свес оформляется специальной металлической планкой, обеспечивающей водоотвод от крыши.
• Карниз – это горизонтальный архитектурный элемент, который отделяет стену здания от крыши или фронтона.
• Фронтон – это часть торцевой стены, ограниченная скатами и карнизом, которая отделывается различными материалами, такими как сайдинг или вагонка.
• Щипец – это остроугольное завершение стены.
• Слуховое окно – это оконный проём, выступающий из плоскости ската, который служит для естественной вентиляции и освещения, а в некоторых случаях – для выхода на крышу. Слуховое окно может быть установленным на крышах разных форм.
• Мансардное окно – это оконный проём, расположенный в наклонной плоскости ската.

Не забывайте, что правильное оформление крыши – это важная деталь, которая определяет внешний вид и функциональность здания. Узнайте больше о доступных доборных элементах для кровли в статье на нашем сайте.
