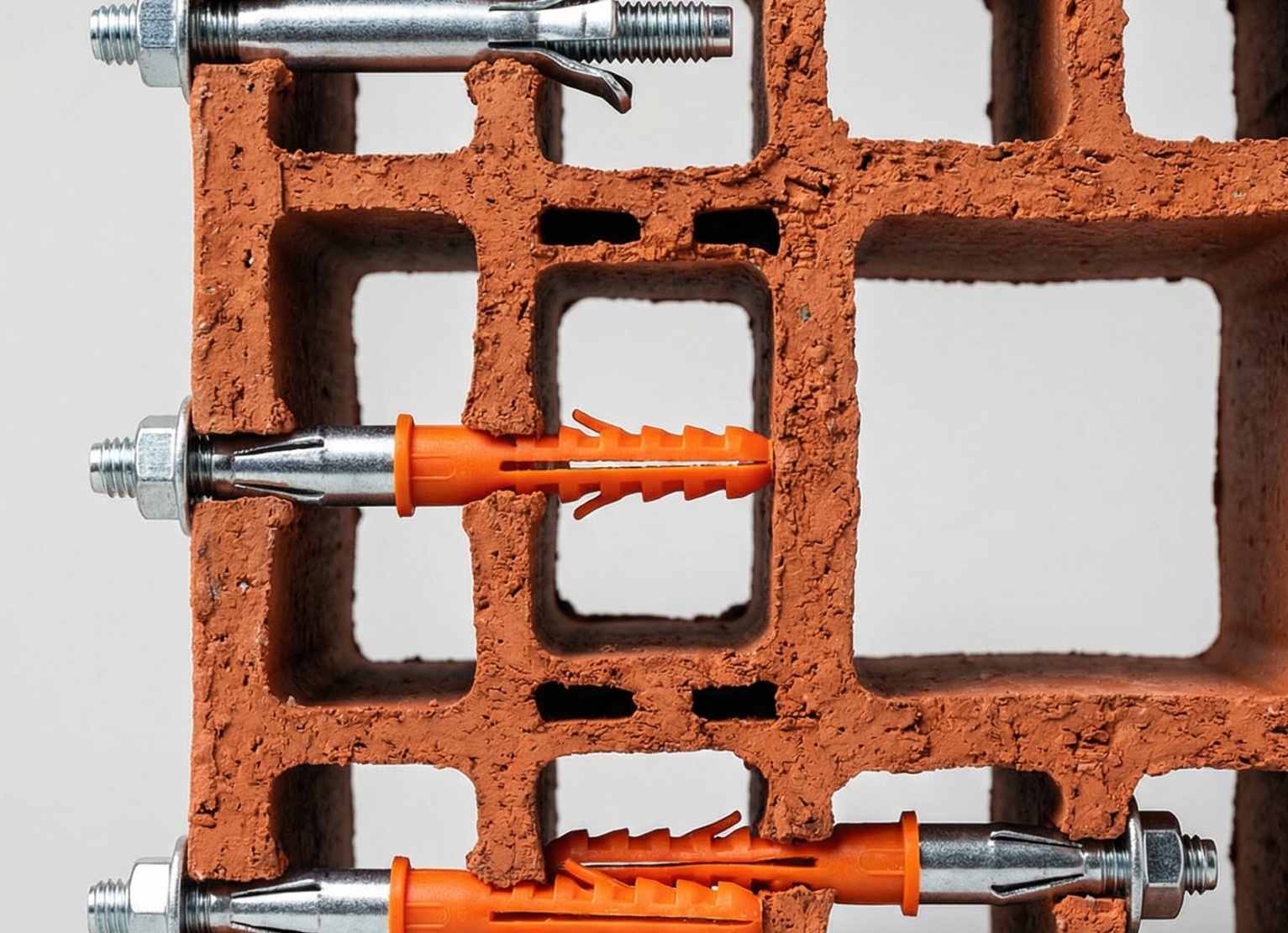

Как закрепить анкер, дюбель в пустотелом кирпиче

Этот тип крепежа предназначен для установки тяжелых металлических конструкций на стенах, сделанных из кирпича. Обычно длина винта-дюбеля составляет 120-180 мм. При этом монтаж фасадных дюбелей как на пустотный, так и на полнотелый кирпич осуществляется по аналогичной методике.

Какой крепеж лучше для разных видов кирпича? Испытания КМП-Трейд

Кирпич, как строительный материал, является одним из самых древних, с его применением начавшимся ещё в эпоху Древнего Египта. Он использовался для возведения архитектурных шедевров в таких местах, как Месопотамия и Древний Рим. Так, для строительства Московского Кремля понадобилось приблизительно триста тысяч тонн кирпича, что составляет около 100 миллионов единиц!
Кирпич по-прежнему востребован и актуален в современном строительстве.

Кирпич может производиться из различных материалов. Красноватый оттенок каталога характеризует глиняные кирпичи, имеющие два типа: необожжённые (сырцовые) и обожжённые (керамические). Также есть силикатные кирпичи белого цвета, которые создаются из кварцевого песка и извести, а также кирпичи желтого цвета, изготовленные из прессованных известковых пород и цемента.

В зависимости от особенностей наполнения кирпича различают следующие его виды:

• полнотелый — содержание пор не превышает 12-13%;
• пустотелый — с полостями, количество которых колеблется от 2 до 10 штук (до 45% для керамического кирпича и от 24% до 30% для силикатного).

Кирпич также классифицируется по своей сфере применения:

• рядовой — строительный, используемый для возведения стен, фундаментов, колонн и других конструкций, не предназначенных для декора;
• облицовочный — предназначен для облицовки фасадов или для кладки различных арок, колонн и так далее;
• клинкерный — служит для облицовки стен, а также для мощения дорожек;
• огнеупорный (шамотный) — используется для строительства печей и других конструкций, подвергающихся неизменному воздействию высоких температур.

Достоинства и недостатки кирпича

• декоративные качества;
• долговечность;
• огнестойкость;
• теплопроводность (от 0,56 до 0,95 Вт/м К);
• звукоизоляционные характеристики.

Среди недостатков кирпича как строительного материала и основы для крепёжных элементов можно выделить:

• сложность при возведении;
• высокую стоимость;
• значительный вес конструкции — в сравнении с легкими бетонами (плотность керамического кирпича варьируется от 1,55 до 1,9 т/м³, а силикатного — от 1,7 до 1,95 т/м³);
• раскалывание материала во время бурения с ударом (рекомендуется применение безударного режима и сверла с напайкой из твердого сплава) или при значительном моменте затяжки;
• крошение кирпича со временем под влиянием динамических нагрузок или вибраций, что приводит к ослаблению крепежа;
• невозможность установки распорных элементов в присутствии полостей в материале.

Испытания крепежа для кирпича

Компания КМП-Трейд провела на своём YouTube-канале серию испытаний и сравнений различных видов крепежа, применяемого для полнотелого и пустотелого керамического кирпича, а также полнотелого силикатного кирпича.

Нагрузка происходила с помощью устройства под названием ПСО-МГ4, предназначенного для испытаний крепежа перед тем, как РосТехНадзор даст разрешение на его эксплуатацию на конкретных объектах капитального строительства.

Для данных испытаний был построен фрагмент стены с цепной кирпичной кладкой.

Нижние пять рядов были выполнены из рядового керамического полнотелого кирпича марки прочности М200. Это означает, что один квадратный сантиметр такого кирпича способен выдерживать до 200 кг нагрузки. Он используется для строительства фундаментов, цоколей, опорных колонн и аналогичных конструкций.

Следующие четыре ряда выполнены из пустотелого керамического кирпича марки М150, применяемого, как правило, для возведения перегородок, заборов и похожих объектов.

Четыре верхних ряда состоят из силикатного кирпича белого цвета с маркировкой М200. Этот вид кирпича предназначен для кладки как наружных, так и внутренних стен зданий и сооружений.

Подойдет ли классический дюбель для крепления к кирпичу

Существует множество методов крепления на кирпичных стенах, включая использование классического пластикового дюбеля-пробки. В недавнем прошлом это была простая капроновая или полиэтиленовая пробка с отверстием для самореза. Крепление, выполненное с помощью таких дюбелей, было ненадежным, однако, увеличение количества крепежных точек позволяло прикрепить на стену из кирпича такие вещи, как кухонные шкафчики или полки.

Современные классические дюбели представлены широким ассортиментом пластиковых пробок различного размера, формы поверхности и материала. Все эти дюбели могут использоваться для крепления на кирпичной стене.

Традиционная конструкция дюбелей для кирпича включает в себя:

• цилиндрическую пластиковую пробку, оснащенную несколькими щелевыми разрезами;
• конический носик, делающий процесс закладки дюбеля в отверстие в кирпиче более простым;
• поясок на торце, который предотвращает проваливание дюбеля вглубь отверстия;
• боковые усики, способствующие улучшению сцепления с кладочным материалом.

Лучшие модели дюбелей диаметром 8 мм могут выдерживать выдергивающую нагрузку от 100 до 300 кг. Простые универсальные дюбели такого же размера обеспечивают прочность на уровне 60-80 кг.

Если требуется реализация крепления на кирпичной стене с расчетом на нагрузку от 500 до 600 кг, целесообразно применять химические анкера.

Следует отметить, что шпилька, вклеенная в кирпич, демонстрирует большую грузоподъемность. Однако здесь дело не только в этом: несущая способность химического анкера, в отличие от обычного классического дюбеля, не зависит от особенностей самого кирпича.

Проблема заключается в специфику кирпичной кладки — она редко имеет два одинаковых участка. Поэтому прочность вклеиваемого анкера не подвержена влиянию места установки или дефектов обожжённой глины, в то время как прочность обычного дюбеля может существенно варьироваться.

На что обратить внимание при выборе?

Надежность крепления во многом определяется тем, в какой именно кирпич устанавливается дюбель и где будет располагаться точка крепежа. Силикатные белые стены, как правило, лучше держат крепеж и устойчивы к трещинам, даже при использовании анкеров. При правильном выборе дюбеля, прочность крепления на щелевом пустотелом кирпиче может превышать даже таковую на полнотелом камне.

Обычный кирпич может быть красным или фиолетово-желтым. Красный свидетельствует о нормальном обжиге, а второй вариант означает пережженный кирпич. Неправильный обжиг и большое содержание окиси алюминия делают материал твердым и хрупким, плюс в нём образуется множество трещин.

В обоих случаях дюбель может надежно зафиксироваться внутри полнотелого кирпича, но иногда случается, что он вываливается, если попадает на скрытую трещину. Многое зависит от выбора дюбеля.

Существует три способа установки пробки на кирпичной стене:

• непосредственно в тело кирпича, отступив около 2-3 см от краёв;
• в вертикальный шов;
• в горизонтальный межкладочный шов.

Если кладка имеет возраст не менее 10 лет и была выполнена на качественном растворе, то можно размещать дюбели и в горизонтальные швы между кирпичами. Причём перед этим необходимо проверить прочность цементного шва с помощью долота или отвертки.

Часто установка дюбеля в шов обеспечивает более высокую прочность крепления, однако это может быть актуально только если каменщик не экономил на растворе, что, к сожалению, бывает редко. Если же вам всё-таки пришлось установить дюбеля между кирпичами, то следует помещать их исключительно внутрь горизонтального шва, при этом диаметр пробки должен составлять не менее 10 мм. Установка в вертикальный шов нежелательна.

Крепление анкера «бабочка» в пустотелом кирпиче

Методика установки такого крепежа достаточно проста:

• размечаются позиции для отверстий;
• просверливается отверстие на необходимую глубину;
• пластмассовый элемент аккуратно вбивается в стену;
• при установке придерживаются распорные элементы, чтобы они не разошлись;
• после этого происходит закручивание самореза до упора.

Главное — не ошибиться с диаметром: если он будет слишком мал, пластмассовая деталь может повредиться. Если канал слишком велик, крепеж не сможет надежно зафиксироваться, что приведет к его ослаблению при нагрузке.

Особенности и советы

Перед тем как сверлить, рекомендуется точно определить материал стены. Это можно сделать, выполнив пробное отверстие без удара с использованием победитового сверла.

Дрель следует удерживать строго перпендикулярно. Мягкость материала можно оценить по усилиям при сверлении. Если сверление происходит с постоянно меняющимся усилием, то легко — то с трудом, это указывает на пустотелый кирпич.

Дополнительно цвет пыли, образующейся в результате сверления, может указать на тип материала:

• Красный — кирпич.
• Мукообразная, крупнозернистая и мягкая — признак пенобетона.
• Пескообразная белая — свидетельствует о силикатном кирпиче.
• Мукообразная белая или светло-серая указывает на бетон.

Важно при выборе дюбелей учитывать предполагаемую нагрузку. Для установки тяжелых предметов, таких как тренажёры, используют крепеж с глубиной не менее 85 мм. Соответственно, подбираются дюбели аналогичного размера.

Монтажная инструкция

Механические воздействий на швы между кирпичами могут привести к разрушению стены, поэтому вместо перфоратора рекомендуется использовать дрель.

Удары перфоратора могут вызвать повреждение кирпича. Поврежденные участки усложняют дальнейшую установку дюбеля. Необходимо проявлять максимальную осторожность, чтобы создать отверстие нужного размера и ровной формы, особенно в крошущемся материале. Чтобы избежать растрескивания пустотелого строительного материала, следует полностью отказаться от сверления с ударом.

Требования, общие для всех анкеров

Не имеет смысла перечислять особенности использования всех видов анкерных крепежей, доступных сегодня на рынке, так как каждый производитель предоставляет детализированные советы для своих изделий в соответствии с их конструкцией и назначением. Однако есть ряд требований, общих для всех изделий, предназначенных для установки в кирпичные стены:

• Отверстия для установки всех видов анкеров сверлятся исключительно в теле кирпича. Сверление швов категорически не допускается, так как они часто не могут обеспечить надёжную фиксацию крепежа. Кроме того, разрушение части шва может снизить несущую способность стены в этой области.
• Каждый анкер устанавливается строго перпендикулярно к кирпичной конструкции. Даже небольшое отклонение является грубым нарушением строительной технологии и может значительно ослабить крепеж.
• При расчете глубины отверстия и испытании обязательно учитывается толщина отделочного слоя — как штукатурки, так и шпаклёвки. Необходимо помнить, что анкер фиксируется в толще стены, а не в её облицовке. Ошибки в определении глубины установки крепежа могут привести к неприятным последствиям.
• Отверстие в кирпиче перед установкой анкера необходимо очистить от пыли и мусора, которые могли попасть в него durante сверления. Для этого можно использовать специализированные щетки, промышленные пылесосы или простые подручные средства.

Соблюдение этих требований крайне важно, так как от них зависит качество установки анкерного крепежа.

Порядок установки анкера в кирпичную стену

Один из важнейших этапов работы с анкерами для кирпича заключается в правильном выборе изделия с учётом своих свойств, типа нагрузки на анкер и её величины. Метизы, предназначенные для работы с полнотелым кирпичом, не смогут эффективно выполнять свои функции при использовании с пустотелым, поэтому стоит выяснить, из каких материалов изготовлена стена.

1. Первым шагом к установке любого крепежа является разметка. Важно отметить, что ошибка в разметке может обернуться большим бедствием, так как сместить отверстие на несколько сантиметров, как это можно сделать с бетоном, в случае с кирпичом, особенно керамическим пустотелым, скорее всего не удастся. Этот материал является довольно хрупким, и, вероятнее всего, он разрушится там, где будут проделаны отверстия, расположенные слишком близко друг к другу.
2. Сверление кирпича следует производить специальным сверлом, принимая во внимание диаметр анкера и его глубину. Как уже упоминалось, перпендикулярность отверстия является важнейшим требованием к качеству работы. После того как отверстие будет готово, его необходимо тщательно очистить от пыли и производить контрольный замер глубины.
3. При установке крепежа следите, чтобы он входил в подготовленное отверстие с минимальным зазором. Если анкер слишком свободно движется в стене, лучше купить метиз большего размера, подогнав отверстие под соответствующий диаметр.
4. Установка забивных анкеров требует не менее аккуратного подхода, чем монтаж распорных. Помните, что чрезмерные усилия при забивании метиза могут повредить как само изделие, так и стену вокруг него.

В заключение стоит отметить, что при выборе анкеров для монтажа, стремитесь приобрести продукцию от известных производителей, которая имеет соответствующие сертификаты, чтобы быть уверенным в её надежности и долговечности.
