Кондиционер с притоком свежего воздуха: устройство и выбор приточной сплит-системы

Второй тип – это конструкции, которые не применяются в помещениях, где требуется постоянное обновление воздуха. Приточно-вытяжная вентиляция считается самой эффективной и предпочтительной системой для жилых квартир и домов.

Кондиционеры с приточной вентиляцией

Во многих помещениях наблюдается недостаточный уровень воздухообмена, что становится актуальной проблемой. Причина заключается в том, что современные здания не оборудованы эффективными централизованными системами вентиляции, которые могли бы обеспечить как вытяжку отработанного воздуха, так и приток свежего воздуха из внешней среды. Кроме того, процесс естественного обмена воздуха затрудняется из-за герметичности окон нового поколения, изготовленных из поливинилхлорида (ПВХ). В результате в помещения может не поступать достаточное количество кислорода, что вызывает значительный дискомфорт у людей, находящихся в таких условиях. Однако для решения этой проблемы существуют определенные решения, одним из которых является установка настенных кондиционеров с функцией притока свежего воздуха.

Стандартные кондиционеры предназначены в первую очередь для охлаждения воздуха в помещении. Они не способны забрать атмосферный воздух извне. Эти устройства лишь охлаждают и обогревают воздух, и для удаления углекислого газа и вредных примесей необходимо проветривание. Для создания комфортных условий требуется совместная работа кондиционеров и систем вентиляции.

Существуют и другие устройства, которые помогают улучшить микроклимат в помещениях. Такие приборы не только регулируют температуру и влажность, но также обладают возможностью вентилирования помещений.

Эти устройства отличаются от классических кондиционеров прежде всего наличием специального элемента – канала для движения воздуха, что позволяет осуществлять приток свежего воздуха. Все остальные компоненты конструкции такие же, как и у других моделей, которые не обладают функцией приточной вентиляции.

Кондиционеры активно используются на протяжении нескольких десятков лет для обеспечения комфортных условий в помещениях. На сегодняшний день они стали привычным элементом бытовой техники. За время их применения у пользователей возникли ряд серьезных претензий.

Прежде всего следует отметить, что кондиционеры старых моделей имеют слишком крупные размеры. Это делает их установку в некоторых помещениях весьма проблематичной. В жилых комнатах часто оказывается просто негде разместить такой агрегат. Старые модели кондиционеров обеспечивали только охлаждение воздуха, не осуществляя его замену или очистку. Устаревшие устройства также имеют и другие недостатки.

Современные модели кондиционеров значительно усовершенствованы. В них устранены недостатки более ранних версий, а также добавлены заметные преимущества.

Основное различие между классическими и приточными кондиционерами заключается в их функциях. Классические устройства состоят из двух блоков: внутреннего и внешнего. Они предназначены для охлаждения воздуха в помещениях, осуществляя это с помощью рециркуляции. Внутренний блок всасывает воздух, и именно там при помощи хладагента — фреона и происходит охлаждение.

Важно отметить, что наружный воздух не может попасть в устройство, что исключает воздухообмен с улицей. Таким образом, в помещении сохраняется только отработанный воздух.

Естественная вентиляция (если такая имеется) зачастую не справляется с необходимым уровнем воздухообмена. Кондиционеры не способны улучшить качество воздуха, следовательно, он остается затхлым, с недостаточным содержанием кислорода, а концентрация вредных примесей может быть высокой.

Кондиционеры с функцией притока воздуха извне имеют возможность забирать атмосферный воздух снаружи. Поступая в устройство, данный воздух не только охлаждается, но также проходит фильтрацию и поступает внутрь помещений уже очищенным и охлажденным. Это позволяет поддерживать комфортный микроклимат, исключая необходимость открывать окна для проветривания. Комнаты защищены от шума и пыли, а также от смога и других нежелательных уличных факторов. Сквозняки, представляющие опасность для здоровья, также выводятся из эксплуатации.

Виды приточных кондиционеров

Существует несколько видов кондиционеров с приточной вентиляцией, и каждый из них имеет свое специфическое предназначение:

1. Кондиционер канального типа с функцией притока. Это стандартный агрегат, оснащенный фильтром, благодаря которому воздух попадает в помещение, уже очищенный от взвешенных частиц. Некоторые модели канальных кондиционеров также могут быть оборудованы фотокаталитическими фильтрами, которые способствуют обеззараживанию воздуха. Однако доля забираемого атмосферного воздуха в таких устройствах не превышает 10%.
2. Квартирный кондиционер. У такого агрегата нет высокой мощности и его показатели по воздухообмену достигают всего 8 м3/ч. Тем не менее, такой функционал достаточно для жилых помещений. Эти кондиционеры работают с двумя трубами: вытяжной и приточной, и они функционируют отдельно друг от друга. Владельцы могут управлять выбором режима работы с помощью дистанционного пульта.
3. Внешний кондиционер. У данного агрегата более совершенная приточная система. Воздух поступает в помещение не из одного отверстия, а из нескольких. Степень подмеса свежего воздуха в таких устройствах составляет 30%. Они по своим размерам и мощности гораздо крупнее, поэтому девайсы устанавливают исключительно в просторных помещениях, поскольку для них требуется достаточно много места. Параметры работы регулируются с помощью дистанционного управления.
4. Оконный кондиционер. Это устройство отличается компактностью, так как все его элементы расположены внутри одного корпуса. Устанавливается он так, что его задняя часть выходила на улицу, а передняя – оставалась в комнате.
5. Мобильный кондиционер. Это именно то, что подойдет для небольших помещений, таких как малогабаритные квартиры или офисные кабинеты, где нет возможности установить более габаритные устройства. Оно эффективно выполняет свою функцию, имея всего один корпус, внутри которого расположены оба рабочих блока. Установка такого агрегата требует минимальных усилий: достаточно лишь собрать необходимые элементы и вывести наружу вытяжную трубу, которую можно разместить в вентиляционном отверстии или воспользоваться окном.

Выбор наиболее подходящего устройства зависит от габаритов помещения, его назначения, индивидуальных особенностей эксплуатации и, конечно же, финансовых возможностей.

Традиционные настенные модели

Стандартные кондиционеры состоят из двух блоков: внешний устанавливается на наружной стене здания, а испарительный блок монтируется внутри помещения.

Испарительный блок принимает воздух из внутреннего пространства. Это делается с помощью фреона, циркулирующего внутри системы. Фреон проходит через все элементы устройства, изменяя свое состояние с газообразного на жидкое (это происходит в наружном блоке). Этот процесс требует тепловой энергии, которую хладагент забирает из воздуха в помещении. В конечном итоге, охлажденный воздух вновь выбрасывается в комнату.

Тем не менее, происходит лишь рециркуляция воздуха, который лишь охлаждается и не обогащается кислородом, так как свежий воздух с улицы не поступает.

Существуют также нормативы, установленные действующими ГОСТами, которые предписывают, что воздухообмен в помещениях должен поддерживаться на уровне 30 м3/ч на человека. Однако стандартные кондиционеры лишь выполняют функцию охлаждения воздуха. Чтобы осуществить воздухообмен, необходимо открывать окна, что снижает эффективность кондиционирования, поскольку холодный воздух выходит наружу.

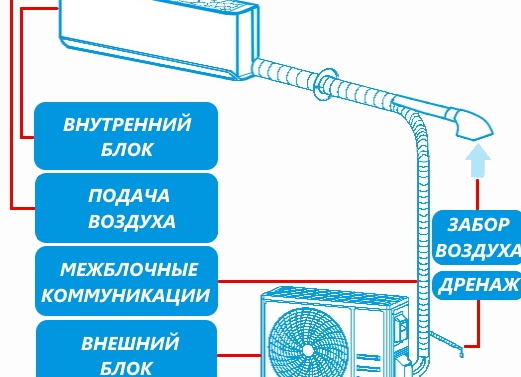

Что такое кондиционер с притоком воздуха с улицы

Существует распространенное заблуждение, что внешний блок обычного бытового кондиционера предназначен для забирания свежего воздуха с улицы, его охлаждения и подачи в помещение. На самом деле, 99% кондиционеров работает по замкнутому циклу и не способны на подобные действия.

Тем не менее, есть модели, которые действительно могут подавать воздух с улицы в помещение, но принцип действия может значительно различаться у разных производителей.

Например, в ассортименте кондиционеров марки Haier к многим моделям можно дополнительно приобрести специальный модуль, который устанавливается снаружи. Внутренний вентилятор этого модуля нагнетает воздух из внешней среды внутрь. Управление устройством также осуществляется дистанционным пультом, а воздух проходит предварительную фильтрацию перед тем, как попасть в помещение.

Стоит отметить, что это не предполагает полноценной очистки воздуха, но добавляет функцию проветривания, что имеет большое значение.

Кондиционеры марки Daikin оборудованы моделями, которые не только обеспечивают подачу свежего воздуха в помещение, но и способны очищать его, увлажнять или осушать. Процесс очистки многоступенчатый и включает фильтрацию пыли, пыльцы и устраняет нежелательные запахи и бактерии, что делает их практически полноценным климатическим комплексом.

Кроме того, блоки кондиционеров соединяются специальным воздуховодом, который обеспечивает подачу воздуха. Такие кондиционеры имеют целый ряд необходимых функций и выдающиеся технические характеристики:

• Низкий уровень шума.
• Инверторная система.
• Охлаждение, обогрев, осушение, увлажнение и вентиляция.
• Работа в условиях низких температур, ночной режим и др.

Плюсы и минусы кондиционеров с притоком воздуха

Кондиционеры, обладающие функцией притока свежего воздуха, в основном применяются в жилых помещениях, которые герметично закрыты и оборудованы современными металлопластиковыми окнами, а также в помещениях с особыми требованиями к воздухообмену и качеству воздуха.

К основным достоинствам кондиционера с функцией притока свежего воздуха можно отнести:

• Круглогодичное обеспечение обслуживаемых помещений свежим воздухом. Производителям удалось создать такую климатическую технику, которая способна работать даже при пониженных температурах.
• Высокая степень очистки уличного воздуха. Открытие окон может обеспечить необходимый приток воздуха, однако его качество, особенно в условиях больших городов, далеко от идеала. Сплит-системы оснащены эффективными фильтрами, которые позволяют поступить в помещение чистому и свежему воздуху.
• Микропроцессорное управление предоставляет возможность автоматического поддержания заданных температурно-влажностных характеристик и производительности устройства.

Однако есть и недостатки у кондиционеров с притоком свежего воздуха:

• Высокая стоимость оборудования: цены начинаются от 70 тысяч рублей.
• Недостаточный приток воздуха. Обычно подача свежего воздуха осуществляется через узкие трубочки, и максимальный воздухообмен может составлять всего 40-60 м3/ч. Учитывая нормы СанПин, такого количества едва хватит для одного человека.

В чем особенностью мультисплит-систем?

Говоря о кондиционерах в общем смысле, нельзя обойти вниманием мультисплит-системы, которые также используются для оснащения многокомнатных квартир, частных домов, офисных и промышленных зданий.

Мультисплит-системы отличаются от стандартных тем, что они имеют только один внешний блок, тогда как внутренних может быть несколько. Минимальное количество внутренних модулей – два, а максимальное количество составляет четыре. Если использовать большее количество внутренних блоков, система потеряет часть своей производительности и не будет работать на полную мощность.

Увеличение числа трубопроводов приводит к росту стоимости оборудования и усложнению монтажа отдельных элементов системы. Важно создать надлежащие условия для прокладки всех соединительных элементов.

Мультисплит-системы используются не всегда, а лишь в особых случаях, когда установка большого количества внешних блоков оказывается невозможной по ряду причин:

• здание является историческим или памятником архитектуры;
• существует запрет на установку внешних блоков на фасаде;
• на архитектурном плане предусмотрены определенные места для размещения оборудования, ограниченные по площади.

Иногда отказ от установки большого числа внешних модулей принимается из эстетических соображений: красивый фасад зданий, завешанный крупными корпусами, выглядит непрезентабельно.

К тому же, в правила благоустройства крупных городов периодически вносятся изменения, которые накладывают запреты на размещение кондиционеров на фасадах, выходящих на центральные улицы. В этом случае остается лишь монтаж блока на задней, дворовой стене здания.

Преимуществом мультисплит-систем является наличие одного внешнего агрегата, однако недостатками можно выделить сложность монтажа трубопроводов, возможное снижение производительности и надежности. Кроме того, все внутренние модули обязаны работать в одном и том же режиме: либо на обогрев, либо на охлаждение.

Приточные канальные модели

Функция замещения загрязненного воздуха свежим с улицы наиболее полно реализована у канальных кондиционеров, поэтому их эксплуатационные качества требуют более подробного разбора.

Грамотно спроектированные и установленные канальные сплит-системы решают задачи как вентиляции, так и контроля микроклимата внутри помещений.

Отличительные черты кондиционеров с приточными функциями

Рециркуляционные модели канальных кондиционеров (КК) по принципу работы схожи с обычными сплит-системами, однако обладают отличиями в конструкции и способе установки. Внутренние модули монтируются в подвесные потолочные конструкции, а воздух перемещается через каналы, соединяющие их с наружным блоком.

Компрессорно-конденсаторный внешний блок находится на наружной стороне здания, в то время как испарительный блок (или несколько испарительных) располагаются внутри помещений под декоративной отделкой потолка.

Внутренний модуль канальных кондиционеров имеет сдержанный и функциональный дизайн, в отличие от традиционных комнатных сплит-систем. Как правило, видимой остается лишь лицевая часть – решетка.

Воздух попадает внутрь воздуховодов через заборную решетку, а затем возвращается в комнату через распределительные решетки.

Изогнутые воздуховоды и решетки создают сопротивление для движения воздуха. Преодолеть его помогает достаточно мощный вентилятор.

Канальный вентилятор для принудительной циркуляции

На данном этапе рассмотрим простую рециркуляционную модель, которая не обладает функцией подачи свежего воздуха. Чтобы система могла выполнять приточную функцию, необходимо установить обогреватель. Это регламентируется правилами СНиП, которые также устанавливают, что нижний предел температуры приточного воздуха не должен быть менее +14 °С.

При температуре наружного воздуха выше -15 °С, функцию обогрева выполняет тепловой насос. Однако если температура ниже данной отметки, используются модели кондиционеров с электрическими или водяными нагревателями. Оборудование для нагрева может быть как дополнительно установленным, так и встроенным в систему.

Система нагрева регулируется автоматикой, которая позволяет настраивать подачу свежего воздуха в различные режимы в зависимости от времени года. Управление автоматической системы осуществляется с помощью дистанционного пульта.

Программируемые приточные системы стоят дороже стандартных настенных моделей, но они намного эффективнее и функциональнее благодаря сочетанию вентиляции и кондиционирования. Уровень кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, поскольку все рабочие элементы системы скрыты над потолком.

Принцип работы приточной системы

Для транспортировки воздуха из внешней среды предусмотрены воздуховоды, которые отсутствуют в обычных сплит-системах. Сначала воздух из улицы через наружный блок попадает в утепленный канал, а затем – в смесительную камеру, где он соединяется с отработанным воздухом, освежая его.

Воздушная смесь проходит через фильтры и обрабатывается согласно заданному режиму: может происходить осушение, нагрев или охлаждение воздуха. Очищенный и профильтрованный воздух заданной температуры затем поступает в помещения.

Заключение

Следовательно, выбирая систему вентиляции, стоит учитывать все нюансы эксплуатации различных систем.

Приточно-вытяжная вентиляция обладает преимуществами по эффективности воздухообмена, универсальности и удобству по сравнению с кондиционером, который имеет функцию притока воздуха. Она обеспечивает качественную фильтрацию и вентиляцию воздуха в помещениях, делая его свежим и чистым.

Если возникает необходимость в дополнительно охлажаемом или нагреваемом воздухе, можно приобрести обычный кондиционер. В этом случае общая стоимость такого комплекта будет либо сравнима, либо незначительно выше цены кондиционера с приточной функцией, однако эффективность и надежность первого варианта значительно выше.

Также на выбор может влиять инверторная сплит-система, которая поможет сэкономить электроэнергию и снизить уровень шума до минимальных значений. Таким образом, возможно обеспечить качественную вентиляцию, фильтрацию и охлаждение воздуха при экономичном использовании устройств.

При решении вопросов вентиляции в вашем доме нужно обращать внимание на все особенности каждой системы, чтобы она могла обеспечивать эффективную, качественную, экономичную и тихую работу в течение многих лет.

Есть вопрос? Задайте его специалисту!

• Имя E-mail Тема вопроса
• Вопрос Нажимая кнопку Отправить, я даю свое согласие на обработку моих персональных данных и принимаю условия Согласия на обработку персональных данных Пользователей

Модульная система

Модульная система представляет собой дополнение к существующей системе кондиционирования. В центре таких решений – рекуператор с воздуховодом, обладающий собственным внешним блоком, подобно кондиционерам, который устанавливается рядом с внешним блоком сплит-системы. В этом модуле имеются небольшие трубки воздуховодов, по которым проходит воздух, осуществляя теплообмен для терморегуляции потоков. По сути, модуль функционирует как небольшая вытяжная система с входящей функцией свежего воздуха. Основные недостатки данного решения – громоздкая коробка на стене, которая оказывается второй, так как рядом расположен блок кондиционера, и ограниченный воздухообмен – в среднем около 20 м3/ч, что не удовлетворяет требованиям полноценного дыхания хотя бы одного человека. На сегодняшний день на российском рынке таких модулей практически не осталось, даже официальные производители исключают их из своих каталогов, так как по всем показателям они уступают качественной приточной вентиляции. Цена таких устройств начинается от 7 000 рублей, что не включает стоимость самого кондиционера.

Модификация внешнего блока

Одним из наиболее логичных решений проблемы притока свежего воздуха в кондиционере является модификация внешнего блока. На самом деле, такое решение существует и представляет собой совмещение блока охлаждения с вентиляционным. При этом вентиляционный блок соединяется каналом воздуховода с внутренним блоком кондиционера и подает воздух через него. Максимальная подача воздуха для такой системы значительно выше, чем у всех остальных вариантов – около 32 м3/ч, однако этого объема достаточно только для одного человека. Кроме того, стоимость таких устройств значительно выше кондиционеров без притока, начиная от 140 000 рублей.

Другие типы кондиционеров с функцией притока свежего воздуха представляют собой модификации описанных выше видов. В любом случае, все такие сплит-системы объединяет тот факт, что их параметры воздухообмена далеки от желаемых: доля свежего воздуха составляет всего 5-10% от общего потока, и его объем, как правило, колеблется около 20 м3/ч, что составляет примерно половину от нормативов для одного человека. Наибольшие показатели среди кондиционеров демонстрируют канальные системы, где до 25% общего потока занимает свежий воздух, однако установку таких систем в городской квартире часто затрудняет специфика строительных решений.

В итоге оптимальным решением будет разделение данных функций и установка кондиционера с приточной вентиляцией в квартире, возможно, даже в одной комнате. Качественная приточная вентиляция обеспечивает подачу до 160 м3/ч свежего воздуха с улицы, при этом воздух очищается от вредных примесей, таких как пыль, аллергены и неприятные запахи.

Разумеется, сейчас существуют кондиционеры с функцией увлажнения, ионизации, а также с установкой УФ-ламп. Насколько оправдано сочетание этих функций в одном устройстве? При добавлении множества дополнительных функций может пострадать либо базовое качество, либо новые элементы, и если будет речь идти о решении таких важных климатических задач, как охлаждение и подача воздуха, разумнее разделить эти функции. Как вы считаете?

Желаем вам прохладного воздуха и отличного настроения.
