Что делать если не срабатывает газовый клапан на газовой колонке: особенности диагностики и ремонта

Проведение проверки любых катушек индуктивности с использованием измерительного прибора, такого как тестер, стало обычной практикой в ремонте. В частности, катушка газового электромагнитного клапана также подлежит подобной проверке для выявления обрыва или межвиткового замыкания с помощью этого устройства.

Сработал датчик газа — как возобновить подачу газа?

Когда возникает данная проблема, следует учитывать несколько ключевых факторов:

1. Перекрыт вентиль, отвечающий за поступление газа. Решение — откройте его полностью.
2. Низкое давление воды. Это может быть связано как с проблемами в основной магистрали, так и в самом бойлере, где фильтр может быть забит.
3. Температура воды не достигает необходимого уровня. Рекомендованное решение: очищение теплообменника. При этом крепления, на которых скапливается налет, можно обработать ВД-40, а радиатор замочить в тазу с раствором лимонной кислоты. После этого необходимо прогреть его на плите в течение получаса, пока накипь не исчезнет полностью.
4. Горелка загрязнена. В жиклерах могут скапливаться значительные объемы сажи и копоти. Для их удаления воспользуйтесь тонкой медной проволокой.

Если пьезоэлектрический элемент не сработал в газовой колонке марки Электролюкс или аналогичных моделях, следует периодически проверять на предмет утечек газа с помощью мыльной эмульсии. Если пузырьков не образуется, значит, утечек нет, и система в порядке.

Ремонт газовой горелки с автоматической системой защиты

Более сложные причины потухания газовой колонки, имеющей автоматическую систему защиты, будут рассмотрены далее.

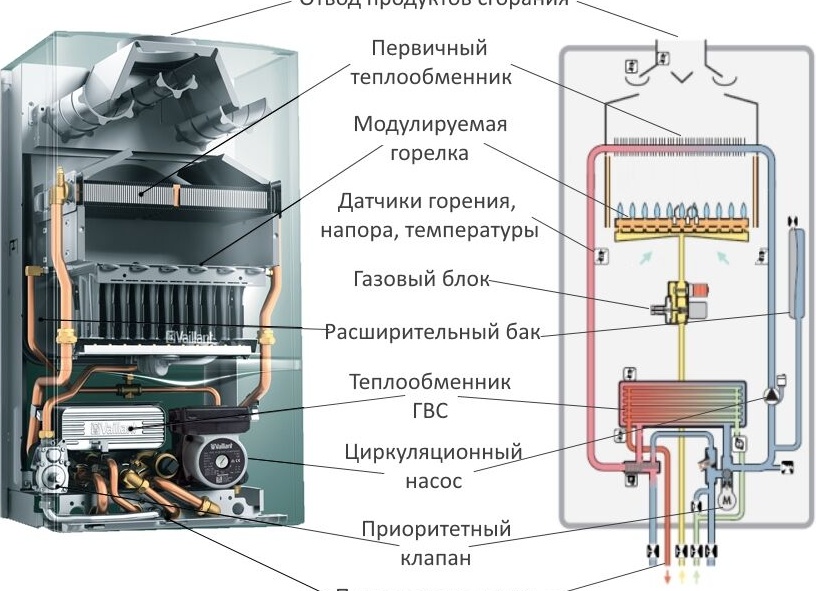

Для успешного ремонта газовой колонки очень важно понимать принцип работы узлов системы защиты.

В газовых колонках с автоматической защитой пламя в запальнике должно гореть постоянно, независимо от положения ручки, контролирующей вентиляцию кранов и смесителей для подачи воды. Самая простая система автоматической защиты включает в себя три основных элемента: термопару, термопредохранитель и электромагнитный клапан. Пламя в газовой колонке тухнет в случае срабатывания этих защитных элементов или при неисправности термопары либо засорении запальника.

Если система автоматики дает сбои, то свидетельством неисправности является ситуация, когда пламя в запальнике гаснет после того, как прекращено удерживание ручки регулировки газа. Для выполнения ремонтных работ важно хорошо осознавать, как функционируют узлы системы защиты.

Возможные причины

Наиболее распространенные причины, по которым электромагнитный клапан газовой колонки не срабатывает, включают в себя следующие аспекты:

1. Проблемы с электрическим соединением: Если электромагнитный клапан не срабатывает, необходимо проверить состояние электрических соединений. Плохой контакт или разрыв проводника могут вызвать перебои в подаче электричества к клапану.
2. Электрические помехи: Иногда несрабатывание клапана может быть вызвано помехами в электрической сети. Это может происходить из-за скачков напряжения или других факторов, которые могут повредить электронику клапана.
3. Засорение или повреждение клапана: Пыль, грязь и другие загрязнения могут накапливаться внутри клапана, что приводит к его засорению и неправильной работе. Возможны также повреждения мембраны или уплотнительных элементов, что также становится препятствием для его срабатывания.
4. Неисправности управляющего устройства: Если управляющий блок, отвечающий за срабатывание клапана, неисправен либо работает с перебоями, это может быть причиной его сбоев.
5. Отсутствие газа или недостаточное давление: Если в системе нет газа или давление не соответствует норме, это также может привести к несрабатыванию клапана.

Для определения конкретной причины неисправности необходимо провести диагностику и тестирование каждого из вышеперечисленных компонентов. Тщательная проверка позволит выявить и устранить проблему, восстановив работоспособность электромагнитного клапана газовой колонки.

Проверка электрической цепи

Проверка электрической цепи, включая подачу электричества на электромагнитный клапан газовой колонки, является важным этапом диагностики неисправностей. Если клапан не срабатывает, первостепенно убедитесь, что на него поступает электрический сигнал. Для этого выполните следующие шаги:

1. Визуальный осмотр. Проверьте состояние проводов, подключенных к электромагнитному клапану. Убедитесь, что провода не перегорели, не повреждены и плотно подсоединены к контактам.
2. Использование тестера. С помощью цифрового или аналогового тестера проверьте наличие напряжения на контактах клапана. Для этого отсоедините провода от клапана и подключите тестер, а затем включите устройство, чтобы подать напряжение на клапан.
3. Проверка предохранителей. Убедитесь, что предохранители, отвечающие за электропитание клапана, исправны. Если обнаружите перегоревший предохранитель, замените его на новый.
4. Состояние реле. Проверьте работоспособность реле, которое отвечает за подачу напряжения на клапан. Если реле не функционирует правильно, его следует заменить.

Только после выполнения всех вышеперечисленных шагов можно с уверенностью утверждать, что причина неисправности электромагнитного клапана газовой колонки не связана с отсутствием питания.

Поиск неисправности клапана и ее устранение

Потеря работоспособности газового клапана приводит к полной невозможности эксплуатировать нагревательное оборудование, а также может вызвать проблемы с недостаточным уровнем нагрева из-за неполного открытия мембраны.

С другой стороны, существуют иные причины, приводящие к постоянному поступлению газа на горелку котла (колонки). То есть создается ситуация, когда газовый клапан оказывается постоянно открытым.

Этап #1 — простая проверка электрических компонентов

Тестирование работоспособности электромагнитного клапана газа на колонке (котле) можно провести, не демонтажируя устройство регулировки. Однако для выполнения проверки непосредственно на линии необходимо обеспечить отключение подачи газа, полностью закрыв вентиль на магистрали. Газовая колонка (котел) при этом остается подключенной к электросети.

На устройстве регулировки потока газа установлен микропереключатель. Он отвечает за коммутирование напряжения питания, подаваемого на основные элементы, включая электромагнитный газовый клапан.

На устройстве регулирования подачи газа в горелку, как правило, имеется электронный компонент — микропереключатель (см. изображение выше), который включает в работу основные технологические детали при запуске газовой колонки.

В частности, напряжение питания через микропереключатель подводится к:

• модулю зажигания;
• вентилятору тяговой турбины;
• катушке электромагнитного клапана.

Когда вы воздействуете на пластину-толкатель микропереключателя, например, с помощью лезвия отвёртки, эти системы газовой колонки (котла) получают электричество.

В результате начинают работать следующие компоненты:

• вентилятор;
• электрическая зажигалка;
• электромагнитный клапан.

Таким образом, тестирующий сможет услышать работу вентилятора, характерные щелчки газовой зажигалки и, конечно, щелчок штока электромагнитного клапана. Это состояние оборудования свидетельствует о исправности электрических компонентов.

Этап #2 — разборка и тестирование клапана

Неисправность устройства может быть вызвана различными дефектами, среди которых:

• деформация мембранного уплотнителя;
• попадание инородных предметов в корпус клапана;
• излом или заклинивание возвратной пружины;
• обрыв провода катушки электромагнита.

Первые три дефекта можно обнаружить сразу после разборки устройства при внимательном осмотре конструкции и проверке свободного перемещения штока.

Проблемы с плотностью прилегания уплотнения мембраны к тарелке юбки и легкость движения штока — это основные шаги тестирования после разборки механизма.

Последний пункт в списке — обрыв провода катушки электромагнита — требует отдельного внимания. О типах повреждений и методах их устранения будет рассказано далее.

Этап #3 — проверка катушки электромагнита и ее ремонт

Практика эксплуатации газовых колонок и котлов показывает, что дефект катушки электромагнита включает не только обрыв проводника намотки.

Выводы и полезное видео по теме

Тестирование устройства, снятое на видео, наглядно демонстрирует процесс проверки работоспособности данного элемента. Конечно, такой метод подходит не для всех моделей газовых колонок, но для большинства он совершенно актуален:

Проверку работоспособности и пригодности к эксплуатации электромагнитного газового клапана можно провести самостоятельно или обратиться к специалистам. Однако следует учитывать, что газовое оборудование относится к технике повышенной опасности, и с ним нужно обращаться, соблюдая определенные нормы и правила. Даже малейшие ошибки или недосмотры при выполнении монтажных и ремонтных работ могут привести к серьезным последствиям.

Обращение к специалистам может свести к минимуму риски. Поэтому если у вас нет опыта в выполнении ремонта и необходимых знаний, не следует сопоставлять стоимость услуг и ваше здоровье. Проще и безопаснее обратиться к мастеру из специализированного сервиса, с которым у вас заключен договор.

Если вы хотите дополнить изложенный текст полезными советами по устранению поломок электромагнитного клапана газового оборудования или обсуждаете самостоятельную диагностику и разборку узла, не стесняйтесь задавать вопросы, делиться уникальными фотографиями, которые демонстрируют проблемы, и оставлять рекомендации в специальном блоке обратной связи, находящемся ниже под статьёй.

Устройство клапана ГБО

Структура клапана газобаллонного оборудования (ГБО) может варьироваться в зависимости от модели и производителя, однако обычно он состоит из следующих элементов:

• Сердечник;
• Клапан с возвратной пружиной;
• Электрокатушка с обмоткой;
• Прокладки и уплотнители;
• Фильтр грубой очистки. Клапан ГБО часто укомплектовывают фильтром грубой очистки топлива, но это не является обязательным.

Установка и принцип работы

Установка

Следует отметить, что разные установщики систем газобаллонного оборудования могут устанавливать на автомобили различное количество электромагнитных газовых клапанов.

1. Наиболее экономичный и распространенный вариант — установка одного электромагнитного клапана непосредственно на редукторе-испарителе.
2. Более сложная и дорогая схема подразумевает установку двух параллельных клапанов ГБО: один на редукторе, второй на расходной магистрали мультиклапана или после него — таком образом перекрывается подача газа в магистраль.
3. Наиболее надежная и дорогостоящая схема включает три клапана, соединенных параллельно: первый остается на редукторе, второй (резервный) устанавливается перед редуктором, а третий — на или после мультиклапана, близко к баллону.

Принцип работы

Принцип работы клапана ГБО включает следующие этапы:

• Клапан ГБО изначально находится в закрытом положении.
• Когда автомобиль готов к переключению на газ, электронный блок управления (ЭБУ) или водитель, нажав кнопку «газ-бензин», подает сигнал (+12 В) на катушку ЭГК, приводя в действие магнитную катушку и поднимая запорный клапан (при этом слышен характерный щелчок).
• После открытия электромагнитного клапана ГБО газ начинает поступать в фильтр грубой очистки, а затем — в редуктор-испаритель.

Правила пользования

Любые установки, использующие газ, по умолчанию считаются источниками повышенной опасности. К таковым относятся и проточные газовые нагреватели. Поэтому на них действуют строгие правила обращения с бытовыми газовыми системами. Например, если в помещении ощущается запах газа, необходимо:

• немедленно закрыть кран, расположенный перед оборудованием;
• открыть окна для проветривания;
• не использовать электроприборы, не включать и не выключать свет, не курить;
• вызвать газовую службу.

Обычно правила работы с газовой колонкой содержатся в инструкции по эксплуатации, которая прилагается к устройству. Мы повторим их еще раз, поскольку соблюдение этих правил является залогом безопасности всех людей, находящихся в доме или квартире. Особенно это важно для тех домовладельцев, которые используют водонагреватели дымоходного типа:

• Монтаж и подключение приборов должны осуществляться только специализированными организациями, имеющими соответствующие разрешения. Основанием для проведения работ является подтвержденная проектная документация, согласованная с поставщиком газа;
• Запрещается запускать нагревательное устройство, если в дымоходе нет тяги;
• Перед включением и регулировкой колонки внимательно изучите инструкцию по эксплуатации;
• Обеспечьте приток свежего воздуха в помещение, где находится аппарат;
• Не вносите изменения в конструкцию устройства;
• Избегайте прикосновений к лицевой панели и открытым частям дымоходной трубы во время работы нагревателя.

Рассмотрим, как продлить срок службы вашего водогрейного устройства. Теплообменник — один из самых дорогостоящих элементов установки, на котором при контакте с водой образуется накипь. Следовательно, правильно использовать колонку означает защищать теплообменник от накипи всеми доступными способами.

Не рекомендуется устанавливать максимально возможную температуру нагрева. В большинстве устройств она составляет 70 ºС, а минимальная — 30 ºС. Например, инструкция к российскому аппарату NEVALUX сообщает, что оптимальная рабочая температура находится в диапазоне 45—50 ºС. При этом рекомендуется ограничить поток через колонку с помощью специального регулировочного крана, чтобы уменьшить резкие колебания давления в приборе при открытии кранов различных потребителей.

Постоянное использование газовой колонки с жесткой водой весьма рискованно. Соли магния и кальция, содержащиеся в такой воде, быстро формируют накипь в теплообменнике. Это вызовет, как минимум, ухудшение его функционирования, а в худшем случае — полный выход из строя. Конечно, легко посоветовать очищать воду, но процесс обессоливания оказывается весьма затратным и требует специального оборудования и регулярной закупки расходных реактивов.

Лучше всего запускать аппарат на минимальном температурном режиме и избегать использования смесителей для получения теплой воды. Это предотвратит сильный нагрев теплообменника, когда соли осаждаются особенно активно.

Можно ли сделать мембрану самому и из чего?

Перед началом ремонта важно проверить, вызвана ли проблема с срабатыванием горелки неисправностью диафрагмы. Иногда причиной поломки водонагревателя могут быть простреленные батареи или неисправности запальника. Только после проверки всех остальных элементов можно переходить к ремонту водяного регулятора.

Для временной замены подойдет резина толщиной 1,5-2 мм. В качестве заготовки можно использовать старую автомобильную камеру или плотные хозяйственные перчатки. Отверстия под болты и перепускной канал можно сделать с помощью самодельного пробойника из металлической трубки.

Новую мембрану вырезают, используя старую в качестве шаблона. Также в качестве временного решения можно использовать заплатку, наклеив ее на поврежденную мембрану. После завершения ремонтных работ колонка сможет функционировать достаточное время, чтобы дать возможность приобрести заводскую диафрагму.
