Как запараллелить телевизоры: подключаем два и больше ТВ к одной антенне

У вас дома есть второй телевизор. Проблема в том, что вы не можете смотреть их все одновременно, потому что антенна только одна. Но на самом деле эту проблему довольно легко решить. В этой статье вы узнаете, как подключить несколько телевизоров к одной антенне.

На самом деле количество телевизоров на одном антенном кабеле теоретически неограниченно. Поэтому нет необходимости в еще одной антенне. Единственным физическим ограничением является уровень входного сигнала. Если прием сигнала хороший, вы можете легко использовать два или три телевизора без дополнительного усилителя. Однако если сигнал слабый, то без этого устройства не обойтись.

Что необходимо для подключения

Давайте рассмотрим, как технически можно подключить второй телевизор к антенне. Сразу напрашивается простое и быстрое решение: купить розетку, F-коннектор, разрезать кабель и сделать ответвление для второго приемника.

тройник

Это может сработать, но стопроцентной гарантии нет. Телевизоры будут мешать друг другу. Особенно это касается цифрового телевидения. Если вы подключите такой канал к антенному кабелю, у вас будут проблемы с одновременным включением двух телевизоров. Может оказаться, что показывает только один телевизор, оба не работают или качество изображения плохое.

Эта настройка подходит, если вы не используете оба телевизора одновременно.

Чтобы избежать проблем с распределением сигнала при подключении двух телевизоров, лучше всего предварительно равномерно разделить сигнал. Эту задачу выполняет небольшое устройство, называемое сплиттером. Это адаптер для двух или более телевизоров. Его также называют сплиттером.

делитель

К входу подключается антенный кабель с F-коннектором. К выходам подключаются два куска кабеля с одинаковыми штекерами, которые затем подключаются к антенному входу телевизора.

подключение

Если необходимо подключить более двух телевизоров, приобретите разветвитель с необходимым количеством выходов.

сплиттер

К одному сплиттеру можно подключить не более восьми телевизоров. Для увеличения количества возможных подключений к выходу разветвителя можно подключить еще один разветвитель. Однако чем больше таких подключений, тем больше ослабление сигнала. Требуется дополнительный усилитель или активный сплиттер с уже встроенным усилителем.

Таким же образом можно подключить два телевизора к кабельному телевидению или спутниковой антенне. Только помните, что обычный телевизор работает в дециметровом диапазоне частот от 5 до 1000 мегагерц, а спутниковое телевидение имеет более широкий диапазон — от 5 до 2500 мегагерц. Поэтому спутниковый сплиттер может работать с обычной антенной, но сплиттер, предназначенный для эфирного телевидения, не будет работать со спутниковой антенной.

Особенности подключения

Когда речь идет о подключении нескольких телевизоров к одной антенне, одной из особенностей в этом случае является то, что необходимо приобрести специальный разветвитель, называемый сплиттером. С помощью этого устройства вы можете разделить антенный сигнал, получаемый от наружной или другой антенны.

В следующем видеоролике вы можете увидеть наглядный обзор этого устройства:

Вам также понадобится пара переходных вилок, несколько штекеров, которые подходят к сплиттеру, и специальный антенный кабель.

Стоит добавить, что при покупке сплиттера, или как он там называется, не стоит путать количество выходов.

Например, к трехполосному сплиттеру можно подключить 3 приемника, но никак не 2. Если у вас есть в наличии трехполосный сплиттер, просто решите проблему, вставив в свободное гнездо последовательный резистор сопротивлением 75 Ом.

Если вы уверены, что в будущем вам понадобится подключить к этой антенне больше устройств, лучше приобрести разветвитель с несколькими выходами. Каждый неиспользуемый вход можно временно заблокировать таким же резистором.

Сплиттеры бывают двух категорий:

Первый вариант предпочтительнее, поскольку, в отличие от сплиттеров второй категории, он не требует отдельного источника питания. В этом случае входящий сигнал достаточно сильный, поэтому он отлично справляется с частотным разделением входящего сигнала.

Второй тип также имеет встроенный усилитель, который позволяет компенсировать потерю качества, вызванную разделением антенн. Такое устройство с усилителем важно, когда сигнал на устройствах очень слабый.

  Озонатор своими руками. Как получить озон в домашних условиях.

Чтобы правильно выбрать сплиттер, необходимо найти канал с максимальной частотой, а затем подобрать сплиттер так, чтобы верхняя граница его частотного диапазона была выше этого значения. Также, как упоминалось выше, необходимо решить, сколько устройств вы хотите подключить к антенне. Последний важный момент, который необходимо выяснить перед подключением, — это затухание сигнала устройства. Чем оно ниже, тем стабильнее будет передача изображения.

Если пользователь хочет смотреть цифровое телевидение, он также должен подключить ресивер, принимающий соответствующий сигнал.

Как правильно подключить

Прежде чем рассмотреть конкретно алгоритм подключения, следует сказать, что кабель необходимо подготовить. Сначала нужно аккуратно срезать верхний изоляционный слой, чтобы не деформировать необходимую оплетку кабеля. Оплетку и фольгу следует намотать обратно на кабель. При желании фольгу можно снять, но она ни в коем случае не должна касаться жгута кабеля.

Затем необходимо отрезать и удалить около 1 см внутренней изоляции. Нужно быть очень осторожным, чтобы не порезать провод.

Теперь необходимо прикрутить к кабелю специальный штекер или F-коннектор. Это нужно сделать непосредственно над жгутом проводов. Убедитесь, что сверху нет провода рядом с жилой посередине. В противном случае гарантировано короткое замыкание.

Штекер должен быть вкручен так, чтобы изоляционный слой внутри был на несколько миллиметров выше нижнего края гайки штекера. А основной провод должен заканчиваться примерно на 3-4 мм выше верхней части гайки штекера. Последний телевизионный кабель следует проложить к сплиттеру и подключить к нему или к другому коммутационному элементу, чтобы в дальнейшем можно было разделить сигнал.

Теперь рассмотрим схему, когда нужно подключить 2 телевизора, а также вариант, когда сигнал нужно разделить на 3 и более телевизоров.

Два телевизора

Процесс подключения двух телевизоров начинается с выбора точки, где будет происходить разделение сигнала на 2 устройства. В этой точке необходимо разрезать кабель, ведущий от антенны к первому телевизору, и установить там разветвитель. Это необходимо, если в системе установлен активный сплиттер.

Предположим, что у вас есть все необходимое. Это распорка, монтажные зажимы, нож, измерительный прибор или рулетка и пара антенных разъемов для первого и второго телевизора. Антенный разъем должен быть прикреплен к концу кабеля, который входит в распорку. Это можно сделать с помощью ножа, сняв изоляцию вставляемого кабеля. После подключения антенного кабеля можно распределить сигнал.

С помощью рулетки измерьте расстояние между оборудованием и разветвителем, затем отрежьте несколько кусков кабеля необходимого размера. На концах следует прикрепить антенные штекеры. Теперь кабель следует подключить к выходам сплиттера. То есть, необходимо выполнить параллельное подключение. Параллельное распределение сигнала всегда используется, когда вы хотите подключить к антенне несколько устройств одновременно.

Теперь кабель следует тщательно закрепить небольшими зажимами возле основания или поместить в специальный канал, чтобы его не защемил кто-нибудь из проживающих в доме и случайно не повредил проводку. Теперь проверьте, все ли работает правильно. Положительным результатом является стабильное, четкое и качественное изображение на экранах обоих телевизоров.

Существует также несколько импровизированный способ, позволяющий подключить 2 телевизора к антенне полностью без разветвителя. Предположим, что у вас есть телевизор, к которому уже подключена антенна. Достаточно также антенны без усилителя. Вам понадобится пара кабелей, которые вы подключите к антенному усилителю. Удалите изоляционный материал с двух проводов, а затем скрепите сетку и фольгу степлером.

Комплектующие, которые понадобятся для выполнения работ

Чтобы распределить сигнал между двумя телевизорами, вам необходимо:

  • Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводкиРазветвитель (сплиттер) на два выхода. Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).
  • 5 F- разъемов. Один разъем потребуется для присоединения кабеля антенны к разветвителю и по 2 шт. для каждого телевизионного кабеля. Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки
  Выбираем домашний принтер — кратко и по делу. Как выбрать лазерный принтер для дома.

Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

  • 2 штекера. Эти переходники предназначены для присоединения телевизионных кабелей непосредственно к телевизорам.
  • 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Подключите F-коннекторы следующим образом:

Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

  • Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
  • Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
  • Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
  • Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Подключите следующим образом:

  • Кабель антенны накручиваем на вход разветвителя (IN).
  • Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже. Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки
  • Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.

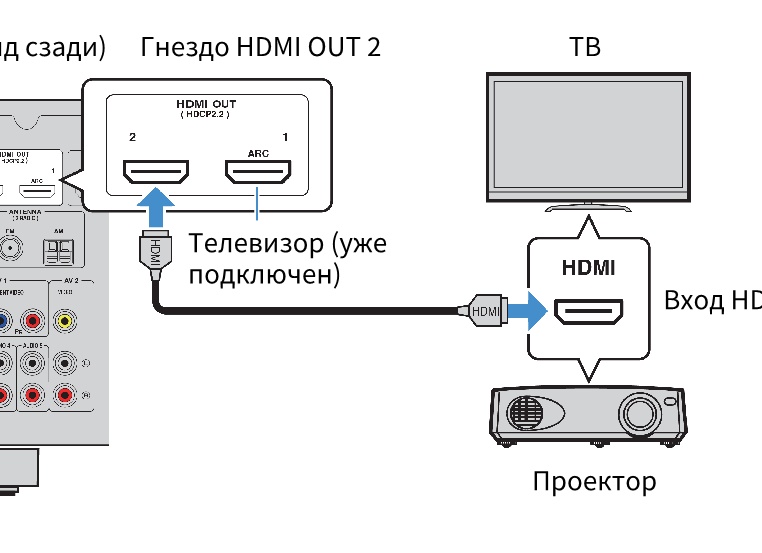

  • Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже). Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

После выполнения первого и второго шагов проверьте качество сигнала на каждом телевизоре. Это стоит сделать на двух телевизорах одновременно, так как каждый из них может обеспечить хорошее изображение сам по себе. Изображение не должно иметь разрывов, колебаний или гистерезиса. Для двух телевизоров можно использовать дешевую антенну LUMAX DA2203P, от которой не стоит ожидать ничего выдающегося, но которая передает четкий сигнал.

Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Для этой задачи вам потребуется некоторый навык подключения кабелей к различным гнездам — это несложно. Если вы еще не сделали этого, посмотрите на фотографии и описание ниже.

att_2352

Шаг первый — Аккуратно срежьте верхний слой изоляции кабеля, чтобы не повредить кабели жгута проводов, которые еще нужны. Намотайте жгут проводов и фольгу обратно на кабель, как показано на рисунке. Алюминиевую фольгу в принципе можно разрезать, она сделана из полиэтилена. Важно, чтобы оплетка осталась нетронутой.

Шаг второй — разрежьте кабель и удалите около 1 см изоляции.

Шаг третий — намотайте F-коннектор на кабель прямо над оплеткой, следя за тем, чтобы ни один из проводов оплетки не находился над жилой, иначе произойдет короткое замыкание. Разъем должен быть закручен так, чтобы внутренний слой изоляции был на 1-2 мм выше нижнего края гайки разъема. А сам основной кабель должен заканчиваться на 2-5 мм выше верхнего края гайки.

Шаг четвертый — готовое соединение накручивается на распределитель или другие коммутационные элементы.

Ну вот, соединять научились, двигаемся дальше.

Если вы хотите подключить к одной антенне несколько телевизоров или цифровых приставок, то прежде всего нужно помнить, что сигнал от антенны должен быть надежным. Если сигнал плохой, успеха не будет или придется комбинировать проводку с дополнительными усилителями.

Вот типичный пример: После предварительной установки антенны, не выровняв ее точно, телевизор смог принимать две серии цифрового телевидения. Но когда был подключен второй телевизор, сигнал от первого полностью пропал. Второй телевизор тоже принимал, но сигнал был нестабильным, изображение колебалось, хотя масштаб составлял около 65%.

После более точной настройки антенны оба телевизора заработали; сигнал на циферблате практически не изменился, но телевизоры работали надежно и без повреждений. Это показывает, насколько важен хороший уровень сигнала, когда несколько телевизоров подключены к одной антенне.

  Почему на экране телевизора появляются белые пятна — 10 возможных причин. Что такое засвет на экране телевизора.

При использовании цифрового эфирного телевидения определить уровень сигнала несложно. Есть два способа.

Во-первых, дважды нажмите кнопку INFO на пульте дистанционного управления телевизора или приставки, если вы ее используете. Разумеется, антенна должна быть подключена к телевизору. После двойного нажатия вы увидите шкалу с уровнем сигнала. Проверьте его!

Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезает через несколько секунд, как в первом способе (за исключением некоторых моделей телевизоров). Для этого нужно войти в режим ручной настройки каналов, затем ввести номер телеканала, транслируемого в вашем регионе, и через несколько секунд вы должны увидеть сигнал — он отображается в виде шкалы, и если уровень выше 70 %, то все обычно в порядке.

Если вы не знаете номер канала, транслируемого в вашем регионе, вы можете проверить здесь

Примечание: В некоторых телевизорах, например, SONY, чтобы увидеть сигнал, необходимо вернуться на один шаг назад в меню. В противном случае сигнал не будет приниматься.

После того как вы определились с уровнем сигнала, можно приступать к подключению. Давайте рассмотрим несколько простых вариантов.

Как к одной антенне подключить 2 телевизора

Способ распределения сигнала на множество телевизоров зависит от того, используется ли антенна с усилителем или без него. Рассмотрим оба варианта по очереди:

Самый простой вариант при использовании антенны без усилителя.

05-6021-kopiya

В этом случае антенна и телевизоры просто поочередно подключаются через разветвитель сигнала. Разветвитель может быть на две, три и более точек подключения. В принципе, можно использовать обычную розу, ее не нужно настраивать, все напрямую, но при хорошем сигнале она будет работать не хуже.

Тройник, который помогает разделить сигнал, выглядит примерно так.

razem-f-trojnik

Не имеет значения, в какую розетку вы подключаете антенну и к какому телевизору вы ее подключаете. В этом случае все будет напрямую!

Делители телевизионного сигнала с согласованием

Такие делители опять же различаются по полосе пропускания, так для эфирного ТВ полоса пропускания 5 — 1000 мГц, а для спутникового требуется большая полоса пропускания, например 5 — 2400 мГц. Поэтому делитель для спутникового телевидения можно использовать и для эфирного, но не наоборот.

Если сигнал в вашей местности достаточно хорош, чтобы не использовать усилитель, не используйте усилитель, используйте пассивную антенну! Это избавит вас от некоторых проблем в дальнейшем. (Перегоревший усилитель, проблемы с питанием, чрезмерное усиление и т.д.).

Рассмотрите возможность подключения нескольких телевизоров к одной активной антенне (с усилителем).

Активная антенна — это антенна, которая имеет усилитель и нуждается в питании.

При использовании антенного усилителя важно, чтобы напряжение питания усилителя не прерывалось. В приведенной выше схеме, однако, именно это и произойдет. Это происходит потому, что высококачественный делитель не подает питание на усилитель, так как в нем используется трансформатор или емкостной буфер.

Однако существует несколько вариаций. Один из них очень похож на тот, что показан выше. Но есть и другая.

dfegtrb

В этой схеме используется делитель мощности (power pass), через который питание передается на антенну. Достаточно одного источника питания. Этот тип делителя также очень полезен при использовании цифровых декодеров, где питание подается непосредственно из блока и не требуется дополнительного источника питания. Единственная проблема заключается в том, что этот тип делителя не всегда доступен в магазинах.

На помощь приходит вариант номер три. Здесь используется обычный делитель, но с другой схемой подключения. Идея заключается в том, чтобы подать питание на антенну, но в пределах диапазона кабеля между антенной и делителем. Для этого вам понадобится еще одно устройство, подобное этому.

hfhf

Как видите, с одной стороны у него есть штырь и резьба, которую вы будете вкручивать во вход сплиттера. А с другой стороны штырь — антенное гнездо, в которое вы вкрутите разветвитель. Все должно выглядеть следующим образом.
