Другое очевидное решение — купить приставку с Wi-Fi. Тогда вам не придется с самого начала возиться с дополнительными устройствами, а приставка подключается непосредственно к роутеру. Какие здесь есть варианты?

Как подключить антенну

Вопрос о том, как выбрать антенный кабель, чаще всего задают те, кто хочет самостоятельно подключить необходимые устройства к телевизору. На рынке представлено большое количество различных кабелей, среди которых, несомненно, могут встречаться некачественные устройства, изготовленные из некачественного сырья.

При покупке кабеля пользователь должен учитывать как его характеристики и тип, так и тип подключаемого устройства. Многие эксперты рекомендуют следовать этим советам:

  • Если устройство будет использоваться в квартире, то лучше приобретать кабель для цифрового телевещания, поскольку он имеет большей пропускной способностью;
  • Необходимо приобретать кабели, которые имеет специальные пропитки. Это поможет продлить срок их эксплуатации даже в не очень благоприятных погодных условиях;
  • Также не стоит делать большое количество соединений и различных спаек, а также не нужно протягивать цельный шнур;
  • Нельзя прокладывать коаксиальный кабель рядом с электрическими проводами, поскольку это может привести к помехам.


Когда пользователь останавливает свой выбор на конкретной компании, производящей кабели, ему следует обратить внимание на Cavel. Антенные кабели этой компании уже давно считаются самыми качественными и долговечными изделиями.

Эти изделия толще и прочнее, чем любые другие аналогичные продукты, и обладают высокой устойчивостью к механическим нагрузкам. Кроме того, эти кабели относительно легко устанавливать, поэтому проблем с этим возникнуть не должно.

Видео о выборе кабеля можно посмотреть здесь.

При выборе кабелей следует также учитывать следующее:

  • Тип сигнала. Шнуры от брендов стоит использовать для спутниковых антенн, а вот обычные шнуры идеально подойдут для кабельного или эфирного ТВ;
  • Длина. Чем больше расстояние от антенны до телевизора, тем хуже качество изображения;
  • Толщина жилы из стали. Обычный кабель имеет жилу 1 мм в ширину. Как показала практика, это самый удобный вариант, но качество сигнала будет лучше у более узких кабелей;
  • Возможные помехи. В процессе прокладки нужно также обратить внимание на различные препятствия.

Помимо всего вышеперечисленного, очень важно также обратить внимание на материал внешней оболочки. Чаще всего кабели имеют изоляцию из ПВХ или полиэтилена. Лучше покупать кабели с лучшей защитой.

It-Technology, эксперт в области электрики и электроники
Спросите «специалиста по модернизации электроснабжения».

Как подключить штекер телевизионной антенны? Кроме того, коаксиальные кабели с изоляцией из натуральной пены имеют более стабильные параметры и более устойчивы к воздействию окружающей среды. Поговорите со мной!

Как сделать ТВ антенну своими руками: простая инструкция по созданию антенны аналогового или цифрового ТВ для дальнего приема

  • Сперва нужно приобрести коаксиальный шнур, длины которого должно быть достаточно на расстояние от щитка до телевизора, а также должно остаться немного метров. Волновое сопротивление кабеля должно быть равно 75 Ом;
  • После этого необходимо проложить кабель, сделав отверстие в входном проеме, через которое прокладывается провод;
  • Провод необходимо подсоединять к сплиттеру к разъему щитка, а внешнюю оболочку нужно разделать и прикрепить к распределяющему узлу;
  • К концу кабеля, который находится в доме, нужно закрепить штекер, сняв примерно 3 см от изоляционного слоя. Также нужно завернуть оплетку снаружи, а со стальной жилы убрать изоляцию;
  • В конце кабель необходимо подключить к телевизору, после чего можно начать искать телевизионные каналы.
  Как отсканировать документ на компьютер с принтера Canon. Как сделать скан документа на принтере canon.

После того как пользователь выбрал наиболее подходящий кабель, он может перейти к выбору штекера, с помощью которого кабель будет подключен к телевизору. Он может быть подключен следующими способами:

  • При помощи пайки. Однако, этот способ стоит использовать только при собирании телевизионной антенны, которая была сделана самостоятельно;
  • При помощи штекера F. В этом способе штекер подсоединяется к различным типам телевидения. По форме он напоминает шайбу, которая закручивается на кончик кабеля, который был предварительно зачищен. Также обнаженную жилу подсоединяю к сигнальному гнезду;
  • При помощи штекера старого типа. От предыдущей модели эта отличается тем, что в процессе монтажа ее необходимо полностью разбирать. Этот тип штекеров обладают большей жесткостью, а также они намного прочнее, чем современные устройства.


Почти все плазменные телевизоры имеют встроенное соединение для F-разъема. Эксперты советуют использовать этот разъем, поскольку он обеспечивает лучшее прохождение антенного сигнала. Он также недорог и прост в установке. Старый разъем также подходит к более старым телевизорам.

Как удлинить телевизионный кабель

Удлинение кабеля, например, соединение телевизионных кабелей вместе, увеличивает импеданс сигнала, поэтому его следует свести к минимуму. Количество соединений не должно превышать 1-2. При необходимости это можно сделать различными способами.

Через переходник или штекером и гнездом

Как соединить антенный кабель

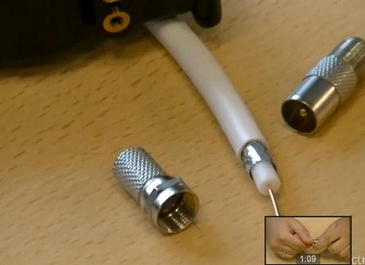

Самый простой и быстрый способ соединения ТВ-кабеля — это F-штекер и F-розетка:

  • Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
  • Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
  • Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
  • На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
  • Операции 1-4 повторяются для второго конца кабеля;
  • Подготовленные F-штекера закручиваются в F-гнездо.

Подключение с помощью телевизионного штекера и розетки осуществляется аналогичным образом. Отличие заключается в меньшей механической прочности, поэтому конечное соединение обматывается изоляционной лентой или куском термоусадочной трубки и нагревается феном или зажигалкой.

Интересно. Коннекторы могут быть прямыми или согнутыми под углом 90 градусов. Изогнутые коннекторы используются, когда в кабеле нет места для плавного изгиба. При использовании изогнутого разъема тип монтажа не меняется.

Соединение пайкой

Сварка — еще один способ надежного и эффективного соединения кабелей. Он дешевле, но сложнее и утомительнее, чем использование разъема:

  • Ножом надрезается внешняя оболочка на длину 50-60 мм;

Внимание! Не повредите крышку кабельного жгута.

  • Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
  • Центральная жила обрезается до длины 20мм;
  • На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить “ступеньку”;
  • Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
  • Операции 1-5 повторяются для другого кабеля;
  • Центральные жилы соединяемых проводов спаиваются “внахлёст”. Неровности и потёки олова убираются надфилем или паяльником;
  • Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
  • Алюминиевая фольга экрана возвращается на место;
  • Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
  • На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
  • Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.
  Горизонтальные и вертикальные полосы на экране телевизора — причины и как устранить. Как убрать полосы на экране телевизора.

Осторожно! Экранирующая пластина изнутри покрыта изоляционным слоем так, что внешний слой оказывается вывернутым наизнанку.

Скрутка

Это наихудший тип соединения. Скрученный участок теряет контакт, окисляется, механически неустойчив и выглядит некрасиво. Существует два способа скручивания кабеля:

Какой антенный штекер лучше

При выборе антенного штекера в первую очередь следует обратить внимание на телевизионный штекер. В большинстве случаев вам понадобится штекер с F-коннектором, который используется на современном оборудовании.

Он используется для подключения эфирного, спутникового и кабельного телевидения. Существует несколько вариантов этого штекера — прямой и угловой.

  • невысокую стоимость;
  • для сборки понадобится только нож;
  • обеспечивают хорошее соединение, а также помехоустойчивость;
  • универсальность, подходят для всех современных устройств.

Можно ли использовать этот разъем только для передачи аналогового сигнала?

Этот разъем используется уже некоторое время. Однако его также можно использовать для подключения цифрового телевидения и спутникового телевидения.

Диаметр кабеля меньше, чем диаметр разъема. Что следует сделать в этом случае?

Вы можете обернуть кабель изоляционной лентой. Это позволит прочно соединить его с разъемом без ухудшения качества сигнала.

Из-за кабеля нельзя ставить телевизор к стене. Он мешает и перегибается.

В этом случае следует использовать угловой штекер. Это позволит придвинуть телевизор к стене, не сгибая его.

Можно ли подключить современный кабель к старой вилке?

Да, но, скорее всего, придется паять.

Вам придется подключать несколько устройств к одному кабелю. Как это можно сделать с вилкой?

В этом случае нужно использовать специальную распорку. С ее помощью вы сможете подключить несколько устройств.

План действий разделен на 2 основных этапа:

  • подготовка (зачистка) кабеля;
  • накручивание разъема.

Разделка кабеля

Ниже приведена инструкция, в которой указаны некоторые размеры. Ниже приведена инструкция, в которой даны некоторые размеры. Установка штекера на телевизионный кабель все равно пройдет успешно.

  1. Удалите внешнюю оболочку на 10-12 мм от любого края кабеля. Сначала сделайте легкий надрез по окружности провода, чтобы не повредить внутреннюю оплетку. Затем руками снимите материал. Как подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходником
  2. Полностью отогните экран во внутреннюю сторону кабеля, то есть на внешнюю изоляцию. Можно расправить равномерно оплетку с фольгой по всей окружности. Или скрутить все в один жгут. Разницы особой нет, так как в конце все равно будет контакт с корпусом F-разъема. Перед загибом можете надрезать экран вдоль, как это сделано на изображениях ниже. Так будет проще загнуть и расправить. Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником
  3. Аналогичным образом, через несильный надрез, уберите внутренний изолирующий материал, оставив всего 2-3 мм. Как подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Как правильно одеть штекер

  1. Теперь нужно одеть имеющийся штекер, а точнее, разъем. Всю конструкцию штекера раскрутите, возьмите только разъем. С усилием руками начните накручивать разъем на телевизионный провод. Если движение выполняется с трудом, штекер можно зажать в плоскогубцы. Накручивать требуется до момента, когда экран полностью не спрячется под разъемом. Жила должна полностью высунуться с разъема, образовав небольшой запас. А внутренняя изоляция может немного выступить внутри разъема. Если внутри выступили металлические нити от экрана, то обязательно необходимо удалить их. Кончиком ножа аккуратно срезаете нити, чтобы внутри не случилось замыкания экрана с сердечником кабеля. Как подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходником
  2. Кусачками или ножницами укоротите жилу так, чтобы она выступала с разъема всего на 2-3 мм.
  3. Последний шаг заключается в обратном вкручивании ранее отсоединенного переходника к разъему типа F. Сборка не отличается от типа переходника. Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником
  Телевизор Витязь: отзывы покупателей и специалистов. Телевизор витязь кто производитель.

Подключение штекера старого образца

Несколько иначе обстоит дело со штекером, имеющим резиновое покрытие. Подключение не сложнее, но сам процесс несколько отличается.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

  1. Выкрутите пластмассовый кожух и просуньте в него кабель. Если сразу этого сделать, то легко можно забыть про кожух и придется отсоединять провод потом.
  2. Освободите провод от внешней оболочки на 10 мм.
  3. Экран укоротите примерно на 4-5 мм острым ножиком. Можно не удалять экран, а загнуть его часть назад.
  4. На эту же длину (4-5 мм) оголите токопроводящую жилу.
  5. В паз штекера, где есть болт, вставьте жилу.
  6. Плоскогубцами плотно обожмите область кабеля с экраном. Внимательно осмотрите, чтобы не случилось замыкания.
  7. Закрутите отверткой болт, тем самым закрепив жилу в штекере.
  8. Подвиньте кожух к штекеру и накрутите на резьбу до конца. Если резьбы на кожухе нет, тогда просто плотно наденьте его на металлическую часть штекера.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Выбор и установка антенного штекера на кабель

Установка концевых заглушек (F-заглушек) коаксиального кабеля не представляет особой сложности, особенно если следовать советам опытных мастеров. Заглушки и кабели бывают разных размеров, поэтому сначала убедитесь, что все измерения выполнены правильно. Затем следуйте этим инструкциям:

  1. На конце кабеля снимите 15 мм верхнего слоя изоляции. Делайте это очень осторожно, чтобы не повредить экранирующую оплётку. Удобнее использовать стриппер или бокорез, но если специальных инструментов нет, то можно работать ножом.
  2. Экран кабеля (фольгу+оплётку) постарайтесь также аккуратно загнуть в противоположную сторону, на изоляцию кабеля. Проводки не скручивайте, а, наоборот, постарайтесь распрямить их вдоль провода. Поверх проводков должна ровно лечь фольга.
  3. Дальше нужно будет снять 10 мм внутренней изоляции, которая защищает центральную жилу кабеля. Тут тоже важно действовать не спеша и предельно аккуратно теми же инструментами. Если делаете надрез, то делайте его поверхностным, а потом рукой прокрутите изоляционный материал.
  4. На подготовленный конец кабеля накрутите F-коннектор. Делайте это медленно, следя за тем, как ложится экранирующая оплётка с фольгой под штекер. Она не должна комкаться и перекручиваться, хотя некоторые волоски, скорее всего, всё-таки отломаются. Продолжайте накручивать коннектор, пока центральный изолятор кабеля не покажется с внутренней стороны F-разъёма.
  5. Если центральная жила кабеля сильно торчит (более 2 мм), то её нужно укоротить.

Читайте также: Как выбрать ИБП для компьютера в соответствии с его мощностью.

Как сделать штекер антенны для телевизора

Как правильно выбрать ИБП для компьютера в зависимости от мощности: Как правильно выбрать ИБП для вашего ИБП в зависимости от типа источника питания. Теперь ваш кабель готов к подключению.

Примечание: Некоторые марки коаксиального кабеля могут иметь диэлектрическое покрытие на экранирующей фольге. В этом случае фольгу необходимо отрезать. Не перегибайте ее через оплетку!

Приложения

На все современные телевизоры Smart TV (LG, Samsung, SONY, Philips) можно устанавливать приложения, в том числе сервисы ТВ-мониторинга. Везде будут небольшие отличия, но если вы наберете в магазине приложений слово «TV», то получите длинный список:

Беспроводное ТВ: без антенны, кабеля и даже приставки!

Лично мне нравится пользоваться SPB TV, но у вас наверняка будут свои предпочтения. Многие люди даже не знают, что если у них есть ТВ-пакет от Ростелекома, то на телевизоре обычно установлено и официальное приложение, которое позволяет смотреть те же каналы, что и в пакете, без приставки.
