В процессе опрессовки кабелей часто дополнительно применяется смазка. Большинство производителей наносят её на внутренние поверхности наконечников и гильз. Это позволяет оптимизировать затраты и сократить время выполнения работы, что является важным фактором для профессионалов.

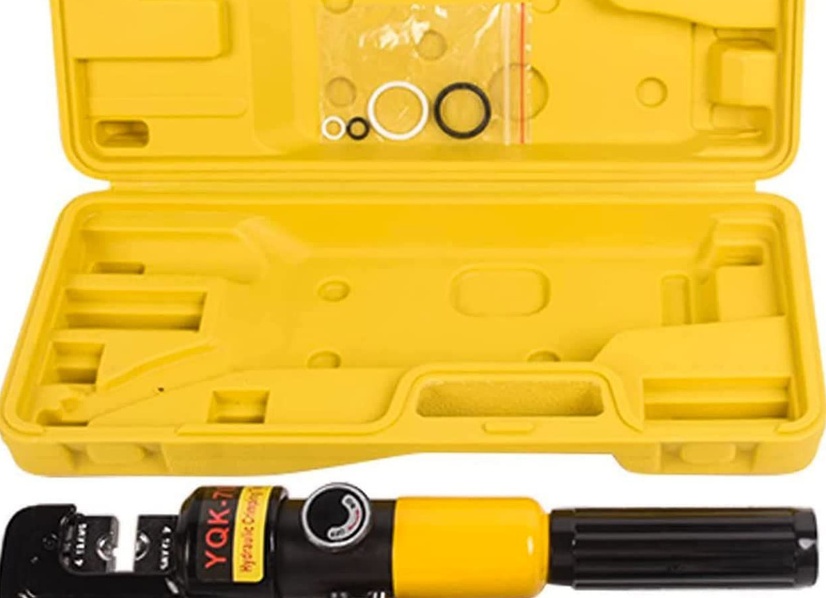

Особенности и использование гидравлических прессов-клещей
Информация о гидравлических прессах-клещах и областях их применения может быть недостаточно знакома многим. Но данное оборудование оказывается крайне полезным для обжима проводников и опрессовки соединительных гильз. К тому же следует обратить внимание на клещи, которые предназначены для фитингов водопроводных труб, а также на прессы марки КВТ и других производителей. Эти устройства широко применяются в различных сферах, включая сантехнические и электротехнические работы.
Что это такое?
В процессе бытовых и профессиональных работ зачастую возникает необходимость в использовании гидравлических прессов-клещей. Применение таких инструментов находит смысл, когда требуется осуществить обжим наконечников проводов, что необходимо для соединения различных кабелей между собой. Данная необходимость возникает не только в контексте укладки проводки в традиционном её понимании, что предполагает работу с электрическими цепями в домах, но и в более широком плане, касающемся подключения электрических устройств на предприятиях и установку бытовой электроники. Качественные пресс-клещи обеспечивают надежный обжим проводов, используя широкий спектр модификаций.
Однако основные преимущества данных инструментариев не ограничиваются только обжимом проводов. С помощью пресс-клещей также опрессовывают гильзы для фитингов водопроводных систем, а также для других коммуникаций — систем отопления на воде и пару. Это позволяет повысить качество установочных работ и значительно сократить время, затрачиваемое на выполнение задач. Инструмент для обжима трубопроводов был представлен на рынке в 1950-х годах и вскоре был запатентован.
Несмотря на это, официальные патенты начали выдавать лишь в 1960-х годах. А современный инструмент для гидравлической опрессовки труб начал разрабатываться с 1972 года благодаря усилиям инженеров компании Mannesmann, что стало важным шагом в эволюции этого оборудования.
С тех пор основная конструкция инструмента осталась без значительных изменений. Однако комплектующий гидравлический насос и шланг высокого давления, обеспечивающий взаимодействие всех элементов, сыграли важную роль в его функционировании.
Усилие, которое создается гидравлическим приводом, осуществляется именно через этот шланг. Пресс-клещи эффективно сжимают заданную деталь (например, муфту) и жестко фиксируют её на трубе. Пресс-соединение является аналогом других технологических операций, таких как сварка или пайка, но зачастую намного предпочтительней. Хоть принципиальная схема осталась неизменной, инженеры постоянно вносят изменения в конструкцию и её функциональные возможности. Сегодня гидравлические пресс-клещи могут работать не только с металлическими, но и с металлопластиковыми трубами, что расширяет их область применения.
Инженеры за последние десятилетия смогли добиться значительных успехов в этой области. Например, существенно снизилось трение между рабочими частями, уменьшился расход энергии, а также трудозатраты на выполнение работ. Все опрессованные фитинги теперь имеют гравировку, позволяющую отследить, каким именно инструментом осуществлялся обжим. Кроме того, заготовки проходят испытания в лабораториях, где проверяются прочность соединений на разрыв и герметичность.
Отметим, что работа с электрической проводкой требует особого внимания. Здесь критическим моментом является площадь контакта, которая влияет на качество соединения. При выборе пресс-клещей для данной цели следует уделять внимание сечению проводов. Инструменты для обжима наконечников работают по аналогичному принципу, где концы проводов закрепляются путем вставления внутрь специальной опрессовывающей втулки.
Как выбрать пресс-клещи для опрессовки
Все пресс-клещи подразделяются на ручные и электрические. Ручные модели являются более доступными по цене и простыми в использовании, тогда как электрический пресс-инструмент относится к профессиональному классу и предназначен для работы с различными типами труб, включая сшитый полиэтилен и нержавеющую сталь.
Выбор инструмента для опрессовки должен основываться на следующих параметрах:
Диаметр трубы. Различные пресс-клещи комплектуются различными насадками, которые соответствуют диаметру труб. Если подходящие вкладыши отсутствуют, их можно приобрести отдельно. Однако предпочтителен комплект, включающий насадки необходимых размеров.
Профиль насадки. В зависимости от типа трубопровода требуются различные типы вставок. Обычно пресс-фитинги устанавливаются на металлопластиковые трубы с помощью насадок типа ТН, тогда как для монтажа систем теплоснабжения и водопровода из нержавеющей стали используются насадки с профилем V.
Качество изготовления и дополнительные функции устройства. Важно, чтобы пресс-клещи были изготовлены с высоким качеством, поскольку это влияет на их надежность и долговечность. Электрические модели могут иметь дополнительные функции, например, автоматический зажим, в то время как ручные могут обладать возможностью регулировки усилия прессования.
Правила использования пресс-инструмента
Перед началом эксплуатации пресс-клещей рекомендуется ознакомиться с некоторыми рекомендациями производителя, содержащимися в техническом паспорте устройства.
Существует ряд правил, которые следует соблюдать при выполнении монтажных работ с использованием опрессовочного инструмента:
- Профиль вкладок должен совпадать с диаметром трубы и типом используемого соединения.
- Наиболее адекватно настроить усилие опрессовки, которое не должно превышать 10 кН. Для этого следует ознакомиться с инструкциями по эксплуатации пресс-клещей и следовать указаниям.
- Насадки должны быть надежно закреплены в обойме инструмента до полного срабатывания фиксаторов.
- При обжатии очень важно правильно установить трубу с пресс-фитингом в пресс-клещи. Буртик гильзы должен четко совпадать с выемкой насадки опрессовочного инструмента, а после этого осуществляется опускание верхней части пресса до полного защелкивания замка.
- Опрессовка соединительной детали должна проводиться до момента полного смыкания насадок. После размыкания рукояток инструмента пресс-клещи поворачиваются на 30-45 градусов и выполняется повторное обжатие.
- После разведения рукояток на 180 градусов инструмент снимается или перемещается к следующему месту для опрессовки очередного фитинга.
Комплектация
Основные компоненты опрессовочных инструментов включают:
- ручки;
- обжимная головка;
- матрица;
- пуансон;
- бугель;
- вентиль;
- цилиндр;
- поворотный переключатель.
Обжимная головка может быть как закрытого, так и открытого типа. В закрытых конструкциях необходимо открыть стопор, извлечь матрицу, загрузить провода с гильзой, затем закрыть механизм и только после этого выполнять обжим. Модели с открытой головкой не требуют предварительных действий, что делает процесс опрессовки более быстрым. Открытые головки имеют С-образную форму, что позволяет подводить инструмент к любой части кабеля без каких-либо дополнительных приготовлений.
В обычных механических клещах матрица встроена в корпус. Рабочая часть устройства функционирует по аналогии с ножницами, начиная обжим с центра и завершая на краях соединений. В течение процесса обжима одна сторона наконечника подвергается большему сжатию, тогда как другая остаётся под минимальным давлением. Подобный подход может привести к негативным последствиям, таким как повреждение жил внутри наконечника. В местах контакта матрицы и гильзы могут возникать трещины и разрывы.
Гидравлический инструмент позволяет осуществлять параллельный обжим. Рабочая часть устройства сконструирована таким образом, что матрицы располагаются строго друг напротив друга, поэтому они смыкаются равномерно, формируя правильное геометрическое сечение обжатого элемента.
Разновидности
По конструктивным особенностям и принципу функционирования инструменты классифицируются на устройства простого, двойного и тройного действия. В конструкциях простых моделей предусмотрен единственный рабочий орган, который выполняет функцию перегородки. В то же время модели двойного и тройного действия имеют соответственно 2 и 3 рабочих органа.
По назначению устройства делятся на две группы: для обжатия металлических соединений и для работы с другими компонентами. Также прессы могут быть горизонтальными или вертикальными.
Электрогидроприводный инструмент
Электрогидроприводные пресс-клещи — это оборудование, в конструкцию которого включен электропривод. Это исключительно профессиональные аппараты, которые отличаются компактными размерами и весом, простым управлением и высокой производительностью. С их помощью можно выполнять монтаж кабелей с большим поперечным сечением.
По типу питания устройства делятся на:
- сетевые – функционирующие от стационарной электросети;
- аккумуляторные – которые работают от аккумулятора;
- универсальные – инструменты, предоставляющие два режима работы.
В моделях с электрогидроприводом обычно используются универсальные сменные пресс-головки, предназначенные для конкретного диаметра соединений.
Особенности инструмента для обжима электропроводов
Обжим наконечников проводов производится с использованием специализированного инструмента, который подбирается под конкретный тип зажимаемого изделия. Наконечники могут иметь не только плоскую форму, но также быть выполненными в виде:
- цилиндра;
- вилки;
- петли;
- ножа;
- штекера.
Также при выборе инструмента важно учитывать диапазон опрессовки. Это параметр обозначает максимальное и минимальное сечение электрического кабеля. При обжиме проводов диаметром от 0,25 до 16 мм часто используются ручные клещи. Так, такой инструмент необходим, например, для монтажа низковольтных, телефонных и компьютерных линий.
Гидравлические клещи применяются, например, при подключении подстанций, где прокладываются кабели с большим сечением, которые обычно превышают 16 мм². Для выполнения объемных задач профессиональные электрики в свою очередь используют электропассатижи, работающие в полуавтоматическом или полностью автоматическом режиме.
При выборе инструмента также учитываются:
- Наличие дополнительной изоляции на ручках клещей. Обычно они изготавливаются из пластика, но некоторые производители предлагают модели с резиновыми накладками. Такой подход значительно снижает риск поражения электрическим током.
- Наличие дополнительного лезвия для обрезки проводов, размещенного на рабочей части клещей.
- Возможность регулирования пуансона или поворотной матрицы для опрессовки изделий нестандартного размера.
- Оснащение клещей фигурными губками, предназначенными для обжима маленьких наконечников.
Кримперы производятся многими брендами, которые специализируются на производстве ручных инструментов для электромонтажных работ. Клещи для обжима проводов чаще всего поставляются с одной матрицей. Она представляет собой губки инструмента, каждая из которых имеет несколько углублений разной формы и размера, что позволяет обжимать провода различного диаметра.
Профессиональные электрики обычно покупают к клещам набор дополнительных матриц для обжимки множества типов наконечников. Губки инструмента могут быть изолированными. Использование таких матриц позволяет соединять многожильные провода. Если необходимо обжать однопроволочный жесткий кабель, то на инструмент устанавливаются неизолированные губки.
На заметку! Клещи применяются для соединения проводов с наконечниками в процессе подключения различных контрольно-измерительных приборов, таких как освещение, счетчики, розетки, устройства защитного отключения (УЗО), выключатели и многие другие элементы.
Производители предлагают широкий ассортимент пресс-клещей. Существуют модели, предназначенные исключительно для работы с телефонными или оптоволоконными разъемами. Также имеется многофункциональный инструмент, который способен не только на обжим проводов, но и на снятие изоляции.
Видео описание
В этом видеоролике подробно показано и рассказано о том, как использовать обжимные клещи и стриппер:
На заметку! Широкий ассортимент инструментов позволяет выбрать подходящий обжимный инструмент в зависимости от диаметра проводов, типов используемых наконечников, а также запланированного объема работ.
Хотя наибольшей популярностью пользуются пресс-клещи, работа которых аналогична работе пассатижей, в сфере электромонтажных работ также применяются диафрагменные инструменты. Их особенностью является возможность обжатия с 4 или даже 6 сторон. Количество таких поверхностей зависит от конструкции диафрагмы, установленной в клещах.
Благодаря втулке инструмента, которая обеспечивает полный обхват, увеличивается надежность соединения. Опрессовка наконечников кабеля выполняется с максимальной плотностью. Плюс ко всему, не требуется менять втулку, поскольку инструмент способен автоматически подстраиваться под её толщину.
Следует отметить, что у диафрагменных клещей есть недостаток: с помощью такого инструмента можно выполнять опрессовку исключительно конца одного кабеля, поскольку замкнутая головка с другой стороны отверстия, в которое вставляется наконечник, делает невозможным обжим двух электрических кабелей. Иными словами, этот инструмент не может заменять скрутку.
Клещи обжимные. Виды и работа. Применение и как выбрать
Обжимные клещи — это ручной механический инструмент, разработанный для создания прочного соединения между электрическим проводом и гильзой или наконечником. На первый взгляд, они напоминают плоскогубцы, но вместо ровных губок в них используются рельефные матрицы, сделанные для различных диаметров и форм обжимаемых элементов.
Такой инструмент обычно применяется для присоединения наконечников в автомобильной проводке. Кроме того, они часто используются для оконцевания кабелей с гильзой перед подключением к электрощиту или к потребителю. В случае работы с толстым силовым проводом может потребоваться более мощный пневматический инструмент, который функционирует по такому же принципу, но отличается значительно большим весом и размерами.
Особенности конструкции
В зависимости от принципа действия, клещи для обжима могут быть:
- двухгубочными;
- четырехгубочными;
- шестигубочными.
Конструкция этих инструментов может варьироваться, но принцип действия в общем схож. Наиболее простыми являются двухгубочные клещи. Они, как правило, схожи с плоскогубцами, но при этом имеют рельефные губки матрицы, которые могут быть как частью корпуса инструмента, так и съемными. Эти клещи используются для соединения гильз и клеммных наконечников.
Четырехгубочные и шестигубочные пресс-клещи обладают набором губок, которые создают круговой захват и сжимаются при нажатии на ручки. Это приводит к созданию давления с четырех или шести сторон. В результате обжима гильза становится квадратной или шестигранной формы. Инструменты данного типа предназначены исключительно для работы с гильзовыми наконечниками и обеспечивают надежное соединение с плотным прилеганием, тем самым предотвращая попадание воздуха и влаги, что препятствует окислению.
Универсальные клещи
Четырехгубочные и шестигубочные являются узкоспециализированными инструментами, тогда как двухгубочные клещи могут быть более универсальными. Часто они могут включать съемные матрицы, что значительно расширяет их функциональность.
Существуют также комбинированные универсальные инструменты, которые могут выполнять множество различных задач. Обычно они представлены в виде монолитной конструкции и также выполняются в виде двухгубочной формы. При этом матрицы располагаются по всему периметру, то есть не только на губках, но и на рукоятях. Таким образом обеспечивается возможность ровной обрезки проводов, снятия изоляции без повреждения жил, а также обжатия наконечников и гильз, которые часто используются в автомобильной электрике.
При покупке клещей обжимных важно учитывать, что их матрица рассчитана под определенную форму и диаметр наконечников. Это могут быть цилиндрические гильзы или же почти плоские миниатюрные клеммы, которые применяются в автомобильной проводке. Для работы с разными проводами наилучшим вариантом станет инструмент с съемными матрицами. На рынке доступны полностью укомплектованные наборы, в которые входят не только клещи, но и несколько пресс-форм. Простая установка нужной матрицы позволяет получить идеальный монтажный инструмент для электропроводки.
Универсальные клещи с матрицами по всем поверхностям менее функциональны, чем набор с съемными пресс-формами. Чаще всего такого инструмента будет вполне достаточно для профессионалов в автоэлектрике. С его помощью можно выполнять обрезку, зачистку и обжим проводов диаметром, который применяется в автомобильной проводке. Такие клещи дают возможность работать с наиболее популярными типами наконечников. Тем не менее универсальный инструмент не подходит для обжатия главной клеммы при подключении к аккумуляторной батарее.
Что касается многогубочного инструмента, то он считается специализированным. Обычно его покупают профессиональные монтажники и электрики, которые работают с проводами больших сечений. Уникальная конструкция губок позволяет осуществлять обжим с минимальными физическими усилиями, что значительно снижает дискомфорт при необходимости работы с большим объемом соединений.
В выборе инструмента важно понимать, что чем проще конструкция, тем она надёжнее. Клещи обжимные, состоящие из двух монолитных частей, будут служить значительно дольше, чем инструменты, имеющие системы рычагов, предназначенные для облегчения нагрузки на руки.
