Как определить размер болта, гаек, шпилек, винтов. Как определить размер болта.

Гайки выглядят по-разному, и их легко определить, если внимательно их осмотреть. Чтобы определить стандарт крепежа, может понадобиться измерить высоту предмета, так как существуют высокие, низкие, очень высокие и другие разновидности.

Как определить размер болта, гаек, шпилек, винтов

Определить размер скрепки часто бывает сложно. Не имея необходимых знаний и навыков, приходится долго выбирать подходящую скобу. На первый взгляд, достаточно определить толщину, длину и диаметр изделия. Но даже при выборе простых гаек и болтов возникает ряд вопросов.

Основными параметрами, по которым определяется тип и размер крепежа, являются длина, толщина и диаметр (в некоторых случаях еще и высота).

Диаметр изделия обозначается буквой «D», причем допустимы как прописные, так и строчные буквы (от аббревиатуры «диаметр»). Аналогично, длина обозначается «lenght», в этом случае для идентификации используется буква «L». Для толщины используется термин «stoutness» — «S». Для высоты используется буква «H», что означает «высокий».

Давайте теперь рассмотрим некоторые особенности, возникающие при измерении основных типов материалов.

Определение размеров болта

Если винты имеют метрическую резьбу на хвостовике, то в сопроводительной документации используется формат MDxPxL. Расшифровывается это обозначение следующим образом:

  • M — указание метрической резьбы;
  • D — показатель диаметра изделия;
  • P — данные о шаге резьбы (виды отличаются, встречается мелкий, крупный, особо мелкий), при особо крупном значение не добавляется;
  • L — показатель длины метиза.

Все параметры указаны в миллиметрах.

Чтобы знать тип и размеры каждого винта, необходимо определить его тип. Рекомендуется руководствоваться национальными стандартами ГОСТ или европейскими стандартами ISO. Можно также использовать немецкий стандарт DIN. После того как тип известен, можно определить размеры.

Как определить размер болта, гаек, шпилек, винтов. Как определить размер болта. 2

Диаметр винта определяется с помощью различных инструментов — толщиномера, линейки и микрометра. Точность измерения проверяется с помощью приборов типа «PR-NE». Название детали означает «проход-отказ». В случае с первой деталью при завинчивании винта не нужно прилагать усилие, вторую деталь вообще нельзя завинчивать.

Для измерения длины также используется линейка или толщиномер.

Инструмент будет подходить и давать точные измерения только в том случае, если измеряется большой диаметр резьбы. Наиболее точные параметры получаются, если тестируется не две, а несколько катушек. Полученный результат следует разделить на количество катушек, используемых для измерения.

Если число, полученное в результате испытания, совпадает с любым значением серии катушек, то это эталонное значение и требуемый уровень присутствует. Если измерение не дает требуемого результата, то, вероятно, речь идет о дюймовом типе резьбы. В этом случае требуется дополнительное уточнение для определения точного шага.

Винты имеют определенные марки, которые определяются геометрической формой материала. Поэтому методы измерения для каждой группы разные. Различают 2 разновидности:

  • с выступающей формой головки;
  • потайной вид головки.

Для определения длины крепежа с выступающей головкой нет необходимости измерять саму головку.

  • метизы с шестигранной головкой, соответствующие нормативам ГОСТ 7805-70, 7798-70, 15589-70, 10602-94;
  • варианты с уменьшенными размерами головки и шестью гранями, изготовленные по стандартам ГОСТ 7808-70, 7796-70, 15591-70;
  • крепежные элементы с высокой прочностью ГОСТ 22353-77;
  • высокопрочные метизы с шестью гранями и увеличенным размером под ключ ГОСТ Р 52644-2006;
  • болты, которые имеют шестигранную головку, а также дополнены направляющим подголовком ГОСТ 7811-70, 7795-70, 15590-70;
  • головка метиза уменьшена, имеет 6 граней и применяется для монтажа в отверстия из-под развертки ГОСТ 7817-80;
  • головка является увеличенной, также предусмотрен ус ГОСТ 7801-81;
  • рым-болт, соответствующий отечественному стандарту ГОСТ 4751-73;
  • варианты с полукруглой головкой увеличенных размеров, а также оснащенные квадратным подголовком ГОСТ 7802-81.
  Все о монолитном поликарбонате: что это, характеристики, виды, особенности применения и монтажа. Прозрачный поликарбонат как стекло.

Правильное измерение болта

Если измеряемый винт имеет метрический тип резьбы, то на нем указывается MDxPxL.

Эта аббревиатура означает следующее:

  • M — изделие с метрической резьбой;
  • D — значение диаметра метиза;
  • P — информация касательно шага резьбы. Может встречаться мелкий, крупный и особо мелкий. Если шаг крупный, то значение не пишут;
  • L — длинна изделия.

Измеренные значения даны в миллиметрах.

Для того чтобы точно определить размер и тип винта, необходимо знать различные типы винтов. Для этого существуют строгие ГОСТы советских времен и европейские стандарты ISO. Также могут быть немецкие стандарты с маркировкой DIN. Только когда известен тип винтов, можно приступать к измерениям.

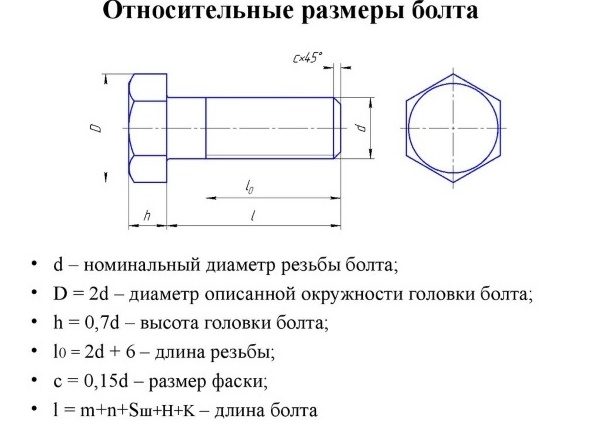

относительные размеры болта

Для измерения необходимы специальные инструменты. Это может быть толщиномер, микрометр или линейка с клином. Для проверки резьбы необходимо использовать калибры PR-NE. Дословный перевод — «проходной-непроходной». В данном случае PR вкручивается без усилия, а NOT не вкручивается вообще.

Длину лучше измерять линейкой или более точным инструментом — толщиномером. Каждое резьбовое соединение имеет определенный шаг резьбы. Чтобы узнать это, существует инструмент, называемый штангенциркулем. Если у вас нет такого инструмента, вы можете измерить расстояние между витками резьбы с помощью толщиномера.

Этот метод измерения позволяет определить шаг более точно, если материал имеет большие размеры. К сожалению, неточности в измерении могут возникнуть при работе с маленькими предметами. Чтобы избежать этого, следует измерить несколько витков. Например, если измерить 10 витков и разделить результат на 10, вы получите требуемый шаг.

Если материал перемерен, соответствующее значение можно найти в специальной таблице. Если такого значения нет, возможно, вы держите в руках кусок материала с дюймовой градуировкой. Для этого диапазона также существует специальная таблица. Вам нужно будет обратиться к этой таблице, чтобы определить правильный размер.

Сам винт не так прост, как может показаться. Спектр применения винтов необычайно широк, что предполагает разнообразие геометрических форм и размеров для различных задач. Головка винта может быть следующих видов:

  • Головка выступает над поверхностью;
  • Головка спрятана в материал заподлицо.

При измерении длины винта с выступающей головкой ее не учитывают. Следующие ГОСТы помогут вам определить тип материала по головке:

  • Метиз с выступающей головкой шестигранного вида — ГОСТ 7805-70, 7798-70, 15589-70, 10602-94;
  • Для некоторых случаев крепление предусматривает уменьшенные шестигранные головки по стандартам ГОСТ 7808-70, 7796-70, 15591-70;
  • Если на деталь будет воздействовать нагрузка любого типа, то необходимо применять метизы с высокой прочностью по ГОСТ 22353-77;
  • Для скрепления крупных деталей применяют метизы с шестью гранями увеличенного размера ГОСТ Р 52644-2006;
  • Болт с шестигранной головкой, который имеет винтовое направление ГОСТ 7811-70, 7795-70, 15590-70;
  • Если необходима точность, то применяется уменьшенная головка болта для крепления в отверстиях после прохода развертки ГОСТ 7817-80;
  • Для болтов с увеличенной головкой существует ГОСТ 7801-81;
  • Для подъемаили крепления деталей в подвешенном состоянии используют рым-болт с петлей отечественного стандарта ГОСТ 4751-73;
  • Применяются также головки в виде полукруга больших размеров с квадратным подголовком ГОСТ 7802-81.
  Размеры и вес гайки. Как определить размер гайки.

Определение болта с дюймовой градацией

При чтении документов и стандартов вы можете встретить аббревиатуру D»-NQQQxL, которая имеет следующие значения:

  • D” – обозначает диаметр и может быть представлено в виде целого числа. В случае различных размеров могут применяться дроби и номера в случае с небольшим размером;
  • N — обозначение количества витков в одном дюйме;
  • QQQ — это прямое обозначение дюймовой резьбы, также может встречаться и с четырьмя буквами;
  • L — определяет длину, измеряемую в дюймах.

Если вы хотите узнать диаметр резьбы дюймового винта, необходимо разделить измеренные значения на 25,4 мм. В результате получится значение в дюймах, которое можно найти в соответствующей таблице UNC.

Номинальный диаметр резьбы d=d1 Шаг резьбы P S e k d3 l-l1
крупный мелкий
6 1 10 10,9 4,0 1,6 4,0
8 1,25 1 13 14,2 5,3 2,0 4,0
10 1,5 1,25 16 17,6 6,4 2,5 4,0
12 1,75 1,25 18 19,9 7,5 3,2 5,0
(14) 2 1,5 21 22,8 8,8 3,2 5,0
16 2 1,5 24 26,2 10,0 4,0 6,0
(18) 2,5 1,5 27 29,6 12,0 4,0 6,0
20 2,5 1,5 30 33,0 12,5 4,0 6,0
(22) 2,5 1,5 34 37,3 14,0 5,0 8,0
24 3 2 36 39,6 15,0 5,0 8,0
(27) 3 2 41 45,2 17,0 5,0 8,0
30… 3,5 2 46 50,9 18,7 6,3 10,0

Шаг резьбы измеряется так же, как и для метрических винтов. Однако в этом случае резьба измеряется с шагом в дюймах. Это может быть упрощено, если у вас есть резьбомер с дюймовыми значениями.

Длина изделия такая же, но рассчитывается в другом формате. Самое главное — разделить измерение на 25,4 мм, чтобы рассчитать его правильно. Используя таблицу, можно легко определить соответствующее значение.

Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражается в дюймах и относится не к ширине лезвия, а к диаметру резьбы дюймового крепежа, для которого он предназначен. Шестигранный рабочий профиль имперских гаек и болтов отличается по размеру на доли миллиметра от метрического стандарта. Поэтому метрические гаечные ключи либо плохо прилегают к поверхностям имперского крепежа, либо не прилегают вообще. Для работы с таким крепежом нужен гаечный ключ.

Таблица 2. Резьба UNC/UNF и размер гнезда.

Диаметр резьбы (размер ключа), дюйм Размер гайки под ключ, дюйм Размер гайки под ключ, мм
1/4 7/16 11.11
5/16 1/2 12.7
3/8 9/16 14.29
7/16 5/8 15.88
1/2 3/4 19.05
9/16 13/16 20.63
5/8 15/16 23.81
3/4 1 1/8 28.58
7/8 1 5/16 33.34
1 1 1/2 38.10
1 1/8 1 11/16 42.86
1 1/4 1 7/8 47.63
1 3/8 2 1/16 52.39
1 1/2 2 1/4 53.15
1 3/4 2 5/8 66.68
2 3 76.20
2 1/4 3 3/8 85.73
2 1/2 3 3/4 95.25
2 3/4 4 1/8 104.76
3 4 1/2 114.30
  Порошковая сталь — что это такое и ее плюсы и минусы для ножей. Что такое порошковая сталь.

Размеры ключей для болтов с внутренним шестигранником

Помимо болтов с шестигранной головкой, в машиностроении и растениеводстве широко используются болты, которые вкручиваются с внутренним шестигранником. Они изготавливаются в соответствии с DIN 912 или ГОСТ 11738-84, согласно которым каждому диаметру резьбы должен соответствовать определенный размер гаечного ключа (расстояние между противоположными гранями шестигранника).

Имбусовый ключ с шариком для винтов под внутренний шестигранник

Гаечный ключ со сферической губкой для винтов с внутренним шестигранником.

Таблица соответствия:

Резьба, М М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36
Размер под ключ, мм 3 4 5 6 8 10 12 14 14 17 17 19 19 22 24 27

Прежде чем приступить к разборке автомобиля, обслуживанию велосипеда или ремонту садовых инструментов, убедитесь, что у вас есть все необходимые инструменты. Неплохо иметь под рукой таблицу с основными размерами гаек и болтов. При ремонте старых машин часто возникает проблема откручивания поврежденных деталей. Для обработки крепежа с изношенными наконечниками в магазине «Крепком» имеются специальные резьбонарезные пластины AN0400120, а для удаления винтов со сколотыми головками — набор для удаления резьбы AG010048.

Нормы определения стандартов болтов

Ниже приведен нормативный расчет длины металлического предмета в зависимости от типа резьбового соединения, соответствующий следующим данным (таблица):

Тип болта Компонент

Шестигранный (стандартный) и с направляющей планкой

7798-70; 7805-70; 15589-70; 10602-94

Шестигранный, увеличенный, с полукруглой головкой, косой головкой и квадратным буртиком

Шестигранный с уменьшенной головкой

7798-70; 7805-70; 15591-70

Высокопрочные, 6-гранные, увеличенные

Шпильки как тип болта измеряются от начала до конца и соответствуют DIN: 975; 976-1, а также ГОСТ: 22042-76; 22043-76; 9066-75. Болты соответствуют ГОСТ 397-79.

1479-93; 1482-84; 1485-84; 8878-93; 11074-93; 17473-80; 11075-93; 17474-80; 17475-80 и 113768-84. В этих документах учтены все типы крепежа — потайные, стандартные, с квадратной головкой, прямым хвостовиком и шестигранные болты.

Особенности измерения элементов креплений

Знание длины болтов помогает обеспечить максимально точную сборку фитингов и прочное, надежное соединение. Опять же, для работы важны толщина заготовки, из которой изготовлен болт, и его диаметр. По этой причине производитель указывает все детали детали на головке или хвостовике материала, а также в сопроводительной документации и инструкциях по сборке.

Знание длины болта поможет вам выбрать гайку нужной высоты. РусМетизГрупп предлагает ассортимент подходящих гаек для всех категорий металла (М), которые можно приобрести как по отдельности, так и в комплекте с шайбой.

Таблицы являются отличным подспорьем при измерениях. Метрические размеры для болтов следующие:
