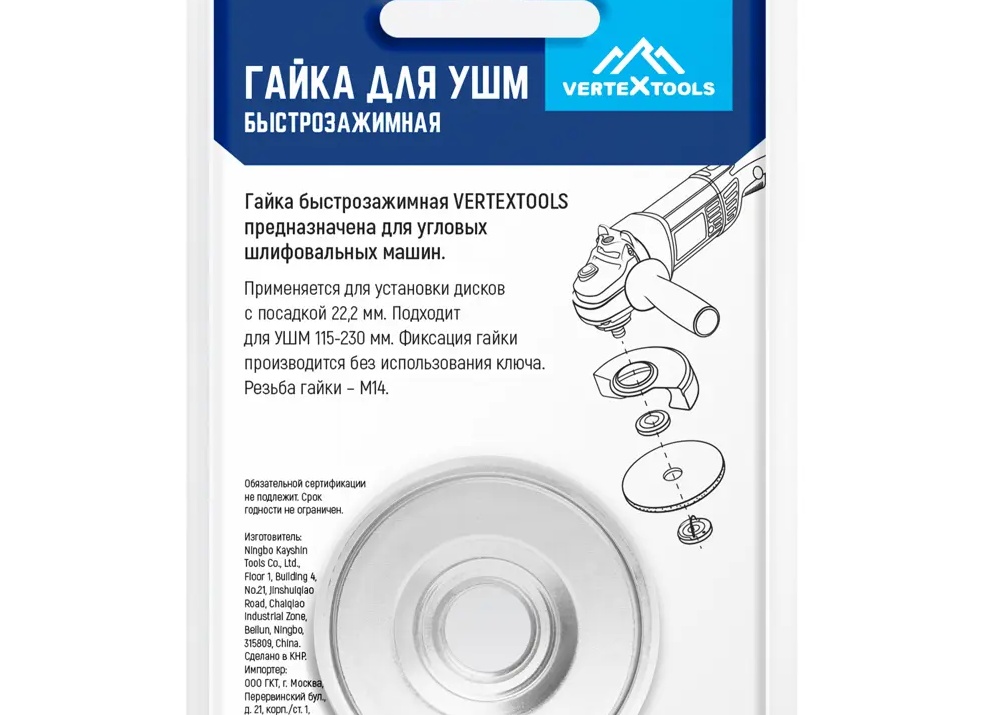

Выбираем быстрозажимную гайку для болгарки

Структура содержит подшипники, расположенные внутри гайки. В процессе её работы эти подшипники равномерно распределяются, что помогает уравновешивать вибрации. Рассмотрим преимущества использования данной гайки:

Выбор быстрозажимной гайки для углошлифовальной машины

Некоторые пользователи чаще, а другие реже применяют при выполнении ремонтных или строительных задач углошлифовальную машинку, более известную как болгарка. В этом процессе они используют обычную гайку для крепления диска, что, к сожалению, может привести к травмам во время её откручивания или повреждению круга. Чтобы избежать таких ситуаций, была разработана быстрозажимная (также известная как быстросъемная, самофиксирующаяся и самозатягивающаяся) гайка. Теперь для замены круга в болгарке не требуется специальный ключ; достаточно просто открутить гайку рукой.

Что такое прижимная гайка?

Углошлифовальная машина (УШМ) представляет собой удобный и портативный инструмент, предназначенный для резки и шлифовки различных материалов, таких как камень, керамика, металл и в редких случаях — древесина. Работа с болгаркой может показаться простой, но на самом деле она требует не только знаний, но и определенной квалификации. Работающий с углошлифовальной машиной должен быть особым образом внимателен и сосредоточен. Несоблюдение правил техники безопасности может привести к серьезным травмам; в некоторых случаях последствия могут быть настолько тяжелыми, что человек станет инвалидом на всю жизнь.

Совершенно очевидно, что, производя различные модификации болгарок, компании-производители стремятся максимально обезопасить пользователей при эксплуатации своих инструментов. Однако настоятельно рекомендуется также самостоятельно быть осторожным и знать об особенностях работы данного устройства. Очень важным фактором при выборе угловой шлифовальной машины является тип зажимной гайки, установленной на ней.

Этот небольшой элемент конструкции может подарить вам несколько лишних минут (в лучшем случае), а в худших вариантах — 30 минут мучений, связанных с её откручиванием. По этой причине, перед покупкой УШМ, стоит уделить внимание этому, на первый взгляд, несущественному элементу — гайке.

Специальные зажимные гайки обычно поставляются вместе с каждой УШМ, и служат для крепления шлифовочного или отрезного диска. Конструктивные особенности гайки достаточно интересны. Когда она надета на вал, одна ее сторона плотно соединена с диском, а другая часть вращается, заставляя нижнюю часть гайки прижимать диск всё сильнее. На практике, эта гайка может стать источником множества проблем для владельца углошлифовальной машины.

Проблема заключается в том, что режущие и шлифовальные диски, несмотря на различные толщины (от 0,8 до 3 миллиметров), являются достаточно хрупкими. Даже небольшие колебания корпуса машины могут привести к перекосу диска в резе, что в свою очередь приведет к его заклиниванию и возможному разрушению, которое потребует замены.

Замена круга нужна и из-за его естественного изнашивания, или же для выполнения другой задачи. И именно тогда возникают проблемы.

Под воздействием длительной работы с инструментом зажимная гайка может закручиваться сама по себе. После такого затягивания её невозможно будет открутить руками; потребуется специальный двухрожковый ключ, который обычно идет в комплекте. Если на вашей болгарке установлена обычная прижимная гайка, то, скорее всего, вам нужно будет поискать ключ, который, как правило, к тому времени оказывается где-нибудь пропавшим (порой рекомендуют привязывать его изолентой к шнуру), а затем, изрядно повозившись, открутить гайку. В самом плохом случае всё может закончиться стачиванием гайки на наждаке. Однако, существует несколько способов решения данной проблемы.

Назначение прижимной гайки

Тот, кто хоть раз работал с углошлифовальной машиной, знает, что фиксация круга осуществляется с помощью прижимной гайки. Для её закручивания и откручивания необходим специальный ключ. Как правило, в процессе работы ключ теряется, из-за чего его часто привязывают к кабелю с помощью изоленты или проволоки. Такой подход обеспечивает сохранность инструмента, но вызывает определённые неудобства, например, ключ может зацепляться за различные предметы, которые попадаются на пути.

Кроме того, обычные прижимные гайки, которые идут в комплекте с инструментом, могут затягиваться до такой степени, что открутить их в одиночку практически невозможно. Это может произойти как из-за чрезмерного заводского затягивания, так и из-за самопроизвольного затягивания во время работы, например, при заклинивании диска. Способы откручивания таких гаек разнообразны:

• Использование разводного трубного ключа, который может быть не под рукой, поскольку это довольно специфичный инструмент, и его может не оказаться в вашем наборе.
• Метод ударов молотком и зубилом по направлению откручивания. Хотя этот способ популярен и может быть эффективным, он с большой вероятностью приведет к повреждению редуктора или валу, что обернётся значительными расходами на ремонт.
• Нагрев гайки. Это можно сделать с помощью газовой портативной горелки, прогревая гайку в течение 20-30 секунд, после чего она легко откручивается. Однако недостаток этого метода заключается в том, что у вас может не оказаться горелки под рукой, и не всегда удобно переносить инструмент на кухню для нагрева. Кроме того, чрезмерный нагрев может повредить корпус инструмента и его смазку.
• Выкрашивание диска. Этот метод хоть и не повредит самой болгарке, но займёт значительно больше времени, чем предыдущие способы. Повредить отрезной диск можно в том месте, где он не зажат гайкой, но очистка всего остального от остатков диска займёт как минимум 12-15 минут. Поэтому этот способ используется крайне редко.

Каждый из описанных способов имеет свои плюсы и минусы и занимает немало времени. Использование быстрозажимной гайки для болгарки позволяет быстро открутить и заменить круг за 20-30 секунд.

Важно! Дополнительно, улучшенная оснастка снижает вероятность получения травмы оператора и повреждения инструмента.

Отличия быстрозажимной гайки от обычной

Прижимная гайка для углошлифовальной машины обеспечивает надежное удержание отрезного или шлифовального круга на движущих элементах инструмента. При повреждении такую гайку можно купить за небольшую сумму. Однако недостатки обычного крепежного элемента известны каждому, кто работал с УШМ:

• Для её откручивания необходимо использовать специальный ключ.
• При заклинивании или поломке диска потребуется проявить сноровку и специальное умение. Часто гайка затягивается сама собой, и вины оператора в этом нет.

Применение быстрозажимной гайки для болгарки значительно упрощает процесс замены круга. Её можно открутить hands-on, без применения ключа (который, как правило, теряется). Однако стоит отметить, что высокое качество быстрозажимных гаек предполагает и большую цену.

Кроме того, быстро зажимающие гайки имеют и другие особенности, которые нужно учитывать, если вы рассматриваете замену стандартной гайки. Их отличия будут зависеть от типа быстрозажимов, и мы подробнее рассмотрим их далее.

Даже самая маленькая 115-миллиметровая болгарка может доставить до 30 минут мучений с затянутой гайкой. Использование быстросъемной гайки минимизирует вероятность такой ситуации и снижает риск получения травм. Поэтому, несмотря на относительно высокую стоимость, данный элемент оснастки необходим всем, кто любит работать в гараже.

Важно! При выборе гайки, будь то обычной или быстрозажимной, обратите внимание на тип резьбы шпинделя вашей болгарки. Это значительно повлияет на совместимость оснастки с инструментом. Наиболее популярными являются модели с резьбой типа М14.

Модификации прижимающих гаек

Некоторые производители уделили внимание избавлению от затянутого крепежного элемента в углошлифовальных машинах. Например, шлифмашинки от компании DeWALT обладают улучшенным механизмом и зажимной частью, которую можно легко открутить даже после длительного использования. Как производители УШМ, так и создатели прижимных гаек находятся в постоянном поиске улучшений. Знаменитая немецкая компания AEG разработала усовершенствованную прижимную гайку.

Теперь, используя крепежный элемент этой марки, можно забыть о дискомфорте: он откручивается быстро и легко в любой момент. Вам более не придётся беспокоиться о том, как освободить заклинивший диск или оставшиеся его части. Всё очень просто: в быстрозажимную гайку от AEG встроен специальный упорный подшипник, который не позволит крепежной детали затягиваться самопроизвольно и заклинивать круг.

Помимо AEG, есть еще несколько брендов, которые производят эффективные быстрозажимные крепежные элементы. Эти крепежные детали подразделяются на два типа:

• те, которые при любом раскладе нужно отворачивать ключом, но не так долго и трудно;
• усовершенствованные, которые, даже при заклинивании круга, можно открутить, используя лишь руки.

Преимущества и недостатки прижимных крепежных деталей

Плавающий крепежный элемент

В такой гайке часть, которая прижимает круг, и часть, которая вращается, не связаны друг с другом, что позволяет им выполнять свои функции независимо. Такой элемент используется в сконструированных углошлифовальных машинах вместо стандартной гайки. Преимущества этой конструкции:

• для её отвинчивания не нужен специализированный ключ; подойдёт обычный рожковый или накидной ключ;
• круг не прижимается слишком плотно, что позволяет легко откручивать зажимной элемент.

Недостаток такой конструкции — это несколько более высокая стоимость по сравнению с традиционными гайками.

Обычная гайка

Такой крепежный элемент используется в различных моделях инструмента, часто встречается в комплектации недорогих углошлифовальных машин. Преимущества обычной гайки:

• заботится о надежной фиксации круга;
• обладает низкой стоимостью.

Недостатки:

• для демонтажа требуется специализированный ключ;
• часто „прикипает“ к диску, поэтому для её откручивания требуются навыки и особые усилия.

Крепежный элемент суперфланец

Это специализированная гайка с подвижным внутренним элементом, разработанная компанией Makita. Преимущества:

• позволяет легко удалить круг независимо от того, как сильно он был закручен;
• повышает общую эффективность использования инструмента.

Недостаток заключается в значительно более высокой цене по сравнению с другими типами крепежных элементов для углошлифовальных машин.

Самофиксирующаяся гайка

Данная гайка предназначена для замены стандартной крепежной детали, служащей для зажима диска. Преимущества:

• для её отвинчивания не требуется специальный ключ;
• лёгкость снятия;
• высокая устойчивость к износу;
• прочность конструкций.

Недостатки:

• относительно высокая цена;
• иногда она может прикипать к кругу, и тогда потребуются усилия для откручивания.

Крепежный элемент с автобалансиром

Эта конструкция имеет подшипники внутри гайки. Во время работы подшипники распределяются внутри, что позволяет уравновесить вибрации. Преимущества:

• шлифовальный диск служит на 50% дольше;
• отсутствие вибрации;
• увеличение моторесурса инструмента.

Недостаток заключается в высокой стоимости.

Что такое прижимная гайка?

УШМ представляет собой удобный, портативный и надёжный инструмент, предназначенный для резки и шлифовки материалов, таких как камень, керамика, металл и иногда даже дерево. Работать с углошлифовальной машиной может показаться несложным занятием, однако на практике данная работа требует определённых навыков и знаний. Используя болгарку, мастер должен быть внимателен и сосредоточен. Если не соблюдать предписания техники безопасности, это может привести к различным травмам.

Невыполнение необходимых мер предосторожности может закончиться травмами различной степени тяжести, вплоть до инвалидности.

Очевидно, что при разработке любых модификаций болгарок производители стремятся максимально защитить пользователей. Однако и самим пользователям следует быть осведомлёнными о функциональных особенностях и правилах эксплуатации данного механизма. Особое внимание при выборе углошлифовальной машины стоит уделить типу крепежной гайки, установленной на ней.

Каждая УШМ комплектуется специальной зажимной гайкой, с помощью которой фиксируется шлифовальный или отрезной круг. Конструктивные особенности гайки часто очень интересны. Когда гайка надевается на вал, одна её часть плотно прилегает к диску, а другая вращается, создавая усиление прижима к диску. Именно поэтому гайка может создать владельцу углошлифовальной машины множество проблем.

Проблема заключается в том, что шлифовальные и отрезные диски, несмотря на различия в толщине (от 0,8 до 3 миллиметров), всегда остаются хрупкими. Даже малейшие колебания корпуса могут привести к перекосу диска и его заклиниванию, что делает необходимость смены диска-крайне актуальной.

В процессе долгого использования инструмента зажимная гайка может закручиваться сама по себе, и после такого затягивания её невозможно открутить руками. Для этого потребуется специальный ключ с двумя рожками, который обычно поставляется в комплекте. Если на вашем агрегате установлена обычная прижимная гайка, то вам необходимо будет найти ключ, который в нужный момент, как правило, отсутствует (рекомендуется привязывать его к шнуру изолентой), и вам придется страдать, пытаясь открутить гайку. В некоторых случаях можно столкнуться с неприятной ситуацией, когда гайка становится полностью непригодной к откручиванию, и просто потребуется её сточить на наждаке. К счастью, существуют и варианты решения этой проблемы.

Типы прижимных гаек

Гайка для УШМ — это тот компонент, с которым оператор сталкивается чаще всего. Это связано с тем, что отрезные и шлифовальные круги требуют периодической замены, что увеличивает частоту взаимодействия с гайкой. Срок службы кругов может уменьшаться из-за перекоса болгарки во время работы, что наносит вред дискам и требует их частой замены.

Прижимной механизм включает в себя две составляющие:

1. Прижимная часть.
2. Вращающаяся часть.

За счёт постоянного вращения создаётся необходимое давление на круг, которое исключает возможность его раскручивания.

В современной промышленности существует несколько типов прижимных гаек для углошлифовальных машин:

1. Классическая. Этот стандартный тип применяется в бюджетных моделях болгарок. Среди достоинств можно выделить низкую цену и простоту конструкции, обеспечивающую надёжную фиксацию круга. Недостатки заключаются в необходимости использования специального ключа и периодическом заклинивании, что затрудняет демонтаж.
2. Плавающая. Данная конструкция состоит из двух неподвижных частей, объединённых в один механизм. Используется для болгарок среднего класса от как отечественных, так и зарубежных производителей. Основное преимущество — наличие шестигранного элемента, который можно зажать обычным рожковым или накидным ключом. По сравнению с классическими моделями, возможность прилипания к диску отсутствует. Недостаток — более высокая цена.
3. Суперфланец. Разработан известной компанией Makita, производящей качественный инструмент. Особая черта этой конструкции — подвижная внутренняя часть. Это улучшает производительность инструмента и облегчает демонтаж: даже в случае разрушения диска, усилия не требуются. Недостаток — цена, значительно превышающая цены на других аналогичных продуктах.

Несмотря на то, что суперфланец был создан в качестве продукта для инструмента Makita, его использование возможно и на других брендах.

1. Быстрозажимные. Новое поколение зажимных устройств. Эти надёжные элементы, изготовленные из высококачественной стали, позволяют снять диск только с помощью лёгкого ручного усилия. Они появились на рынке относительно недавно, поэтому их недостаток в том, что в процессе более длительной эксплуатации они могут прикипеть к диску, как и стандартные модели. Стоимость быстрозажимных механических элементов ниже, чем у суперфланца, но выше, чем у плавающей конструкции.
2. Крепеж с автобалансированием. Основное отличие этих деталей — наличие металлических шариков внутри конструкции, которые во время эксплуатации равномерно распределяются по внутреннему объёму, уменьшая вибрации. Это позволяет продлить срок службы как расходных материалов, так и самой болгарки. Главный недостаток — высокая цена.

Чем заменить гайку

Болгарка — это довольно травмоопасный электроинструмент, поэтому замену деталей и комплектующих нужно производить с особой осторожностью. Если потеряна прижимная гайка, не стоит её заменять на обычную гайку с резьбой М14. Прижимная плоскость этого крепежа недостаточна для надёжного закрепления инструмента. Лучше всего обратиться в сервисный центр или приобрести оригинальную прижимную гайку в специализированном магазине.

Если вы находитесь вдалеке от города, например, на даче, можно воспользоваться токарным станком, если он есть в домашнем хозяйстве. Если его нет, то можно поинтересоваться у соседей, возможно, кто-то из них токарь и сможет изготовить гайку с нарезанной резьбой — это довольно простая задача даже для непрофессионала.

Какие решения предлагают специалисты и любители + (Видео)

• Установить под гайку прокладку из газет;
• Поставить под гайку прокладку из пластиковой бутылки;
• Заменить гайку на гайку другой конструкции.

Прокладка из бумаги представляет собой бумажное кольцо, соответствующее размерам гайки, которое одевается на диск перед установкой гайки. Однако такой подход вызывал много споров, так как многие специалисты по безопасности и технике утверждают, что это нецелесообразно.

Представители контролирующих органов безопасности также не одобряют любые уплотнители, сделанные из:

• картона;
• паронита;
• различных пластиков;
• резины.

Но есть и другое решение, которое соответствует требованиям безопасности, обеспечивая нормальную установку и снятие диска. Это специально спроектированная гайка, состоящая из двух элементов: самой гайки и прижимной шайбы. Применение такой гайки устраняет затруднения, которые возникают из-за заклинивания диска.
