Как соединить металлические трубы без сварки: методы, особенности монтажа

Как соединить металлические трубы без сварки. При ремонте водопроводных и канализационных труб в квартирах не всегда применимы обычные методы соединения. Если труба примыкает к одной из стен, то сделать резьбовое соединение не представляется возможным. Для соединения такой конструкции требуются специальные методы соединения труб.

Различные типы труб для газа с нефтью, химикатов или насыщенного пара могут быть соединены с помощью этих методов. Без применения сварки исключаются коррозионные процессы в соединениях. Вкладыши специальной формы, соединяющие компоненты, обеспечивают защиту в местах соединения. Внимание.

Соединение стальных элементов обычно выполняется с помощью сварки, но такое крепление требует специальных знаний и навыков, поэтому лучше прибегнуть к более дешевым вариантам соединения, которые можно выполнить своими руками.

Классические методы для соединения элементов

Наиболее распространенными вариантами соединения стальных и металлических труб являются.

Как соединить металлические трубы без сварки: методы, особенности монтажа. Как соединить две трубы без сварки. 2

1.Сварка. Самый популярный вариант крепления, но имеет некоторые недостатки:

-сложный в монтажных работах. Непрактично использовать сварочный аппарат в ограниченном пространстве или при слишком большой высоте для сварки.

-Высокая цена. Сварочный аппарат стоит дорого и обходится почти столько же, сколько наем сварщика.

-Низкая производительность. Время подготовки машины и ее транспортировка обходятся очень дорого.

2. Метод нарезания резьбы. Для соединения труб большого диаметра требуются метчики с наконечниками, и их стоимость очень высока. Эти соединения должны быть снабжены уплотнительными материалами, которые приходится время от времени менять.

3. метод с использованием гильз. Стоимость рукавов находится на высоком уровне, особенно когда они используются для труб большого диаметра. Чаще всего они используются при авариях.

Самым дешевым и экономичным вариантом является использование рукавов.

Виды соединений труб без сварки и резьбы

Однако если нет сварочного оборудования или набора фитингов и фланцев, следует использовать следующие методы:

  • Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
  • Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
  • Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
  • Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.
  Как и чем пилить керамзитобетонные блоки: лучшие способы резки и советы профессионалов. Чем резать керамзитобетонные блоки.

Приведенные выше способы соединения подходят для труб с жесткой структурой. Это изделия из металла, стали, чугуна или ПВХ. Для профилированных изделий, где не требуется высокая герметичность, следует использовать следующие методы соединения:

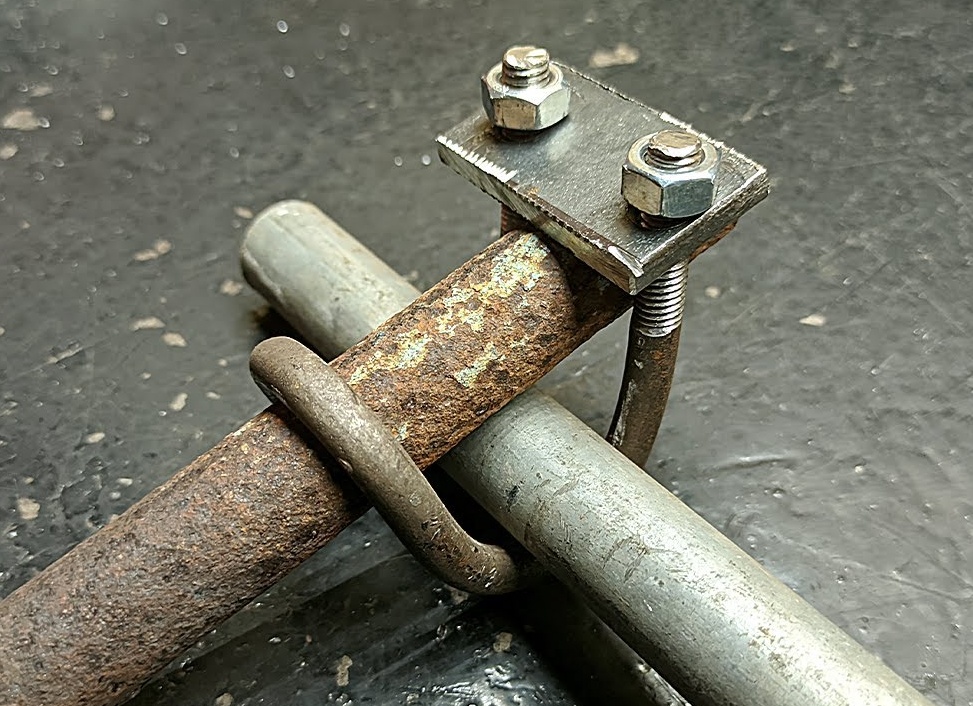

    Система «краб». Конструкция состоит из хомутов и болтов с гайками, которые служат зажимным элементом. С помощью крабовой системы можно соединить несколько труб, и прочность в этих местах очень высока. Существуют различные типы краб-систем, которые отличаются только количеством зажимных отверстий.

soedinenie trub bez svarki

  • Хомуты для крепежа. Универсальные элементы, используемые практически в любой строительной отрасли. С помощью хомутов можно стянуть 2 и более профильные трубы, при этом конструкция, по прочности, будет не слишком отличаться от сварной.

Разновидности и преимущества фитингов

Почему используются фитинги и в чем главное преимущество этого материала? Ответ прост: эти компоненты имеют простую, но практичную конструкцию, длительный срок службы и стоят недорого. Не используя сварочное оборудование или дорогостоящие метчики и токарные станки, пользователь может добиться того же результата с помощью более простых фитингов.

soedinenie trub bez svarki

Фитинги успешно применяются не только при монтаже или ремонте труб, материал также популярен при производстве компрессионного оборудования и газовых турбин. Это означает, что с помощью прокладок изделие также создает достаточное уплотнение в системах высокого давления.

Разнообразие компонентов по размерам и применению:

  • Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
  • Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
  • Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
  • Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
  • Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
  • Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие компонентов, а также их производителей позволяет приобрести продукцию как для наружной установки, так и для монтажа в квартире или частном доме.

Как соединить без резьбы и сварочных работ

Далее вы можете узнать, как соединить металлические трубы без сварки и резьбы. Когда речь идет о соединении металлических труб, без этого метода не обойтись, так как он очень популярен в монтажных работах.

фото: фланец чтоб соединить металлический тубопровод

Речь идет о соединениях с помощью фланцев. Для этого нужны специальные фитинги, называемые фланцами. Эти детали оснащены резиновым уплотнителем. Само соединение выполняется в таком порядке:

  1. В зоне крепления производится срез. Его выполняют четко перпендикулярно, и при этом не должно быть заусениц. Торцевая фаска здесь не нужна.
  2. На подготовленный срез одевают фланец.
  3. После этого вставляется прокладка из резины, которая должна выходить на 10 см за края среза.
  4. На прокладку одевают фланец. После этого он скрепляется с ответной частью фланца на второй металлической трубе.
  5. Во время закручивания фланцев нельзя перетягивать болты.
  Чем заменить пробку для сливного отверстия. Чем заткнуть ванну вместо пробки.

Следующий вариант соединения — муфта. Этот метод позволяет создать надежное, водонепроницаемое соединение.

фото: муфта для монтажа железных трубопрокатов

Монтаж производится в следующем порядке:

  1. Подготовленные к скреплению металлические трубы отрезают на концевых частях. Срез на них следует делать перпендикулярно и следить, чтобы он проходил ровно.
  2. В область соединения прикладывают муфту. Центр соединительного элемента должен размещаться точно по зоне состыковки трубопроката.
  3. На трубах маркером выполняют разметку, она будет указывать положение фитинга.
  4. Смазкой из силикона покрывают конечные части соединения.
  5. В соединительную деталь по показатель метки вставляют одну трубу. После чего, вторую выставляют в одну осевую линию с первой, и только после этого ее крепят с муфтой. Ориентиром при одевании будет проставленная маркером метка.

Смотрите видео.

Соединение газовой магистрали из металла

фото: ремонт газовых трубопроводов

Перед тем как соединить металлическую газовую трубу без сварки, необходимо ознакомиться с секретами этой работы. При соединении металлических газовых труб важно следовать рекомендациям профессионалов.

ВАЖНО: При выполнении этой задачи необходимо сначала соблюсти основные меры предосторожности и проверить целостность деталей центрального трубопровода. Затем отключите подачу газа и выпустите остатки газа. Только после этого можно приступать к самой работе.

Основными способами соединения такой трубы без сварки являются нарезание резьбы и отбортовка.

  • Резьбовой. Чтобы соединить трубопровод для подачи газа этим способом нужно уплотнить раструбы конопляным волокном, пропитанным в олифе.
  • Фланцевый. Этот вариант отличается простою монтажа и получил широкое распространение. Только специалисты предупреждают, что его надежность намного меньше, чем при использовании сварки.

Эти способы используются опытными мастерами, так как требуют специального оборудования.

Чтобы соединить такой трубопровод своими руками, вам понадобятся следующие инструменты:

  1. Ключ разводной.
  2. Смазку и паклю.
  3. Соединительные патрубки.
  4. Соединитель, который оснащен двусторонней резьбой.

Смотрите видео.

ГВК.РФ | Соединение труб из разных материалов с помощью универсального фитинга UR-01.

  • Прежде всего, перекрывается газ. После этого выдуваются остатки газа из системы. Об этом забывать нельзя ни в коем случае. Любая искра при резке может привести к непредсказуемым последствиям.
  • Болгаркой или ножовкой срезают ненужные куски металлических газовых труб. Болгаркой это выполнить легче и времени потратиться меньше. С ножовкой для металла действия будут выполняться дольше, и они характеризуются большей сложностью.
  • После того, как произведен отрез, одну его сторону следует запаять.
  • Если одну сторону нужно соединить со шлангом, то на срезанном куске необходимо подготовить резьбу.
  • На нарезанную резьбу накручивается пакля, пропитанная смазкой. Для всех этих действий необходимо задействовать разводной ключ.
  • Для установки нового участка трубопровода можно применить специальный скрепляющий переходник. Такие детали имеют подготовленную двустороннюю нарезку резьбы и гайку.

фото: Неповоротное соединение на сгоне

  • Правильность соединения проверяют так. На стыковую область наносят мыльный раствор. Когда на поверхности появляются мыльных пузырей, стык советуют протянуть сильнее.
  Расчет емкости конденсатора для трехфазного двигателя. Как рассчитать пусковой конденсатор.

Состыковка труб глушителя без сварки

Если распространенной проблемой является прогнивший фланец глушителя, стоит рассмотреть, как соединить трубы глушителя без сварки. Проблема заключается в следующем. В этом случае есть несколько возможностей.

Первая возможность — это сварка. Следующий вариант — покупка нового глушителя. Третий вариант — искать альтернативные варианты. В обоих случаях вам придется заплатить немалые деньги. Если глушитель не сильно заржавел, можно использовать зажимной фитинг.

Соединение металлических труб с помощью пресс-фитингов и муфт

Система хомутовых фитингов обеспечивает прочные, герметичные и долговечные соединения труб для различных областей применения, вплоть до отопления, и рассчитана на высокое давление и средние температуры. В ассортимент также входят отрезки и колена под углом 45o и 90o, а с помощью сублимационного фитинга можно быстро и эффективно подключить новые радиаторы во время отопительного сезона. Основным недостатком этой системы является высокая стоимость оборудования, так как для этого метода требуется специальный инструмент для запрессовки соединительного элемента или пресс-клещи.

Более простым решением проблемы соединения стальных, чугунных и пластиковых труб является использование разъемных муфт UR-01 с винтовым уплотнением с обеих сторон. Они подходят для соединения труб диаметром от 50 до 300 мм и выдерживают давление до 16 бар. Муфты имеют расширительные кольца из полиоксиметилена с дихромовыми держателями, а корпус и зажимные колпачки изготовлены из высокопрочного окрашенного чугуна. Уплотнительные кольца изготовлены из этилен-пропиленовой резины, а вся конструкция разработана таким образом, чтобы компенсировать незначительные угловые деформации, противостоять гидроударам и защищать от растягивающих нагрузок.

Компрессионный соединитель Gebo — это экономически эффективное решение для соединения, которое может быть как односторонним, так и двусторонним для ответвлений и угловых соединений. Он состоит из следующих основных компонентов:

  • основного одно- или двухстороннего прочного корпуса;
  • уплотнительного конусного резинового кольца;
  • металлического прижимного кольца;
  • разрезного зажимного кольца с насечкой для фиксации на поверхности трубы;
  • резьбовой гайки, обеспечивающей зажим, герметичное уплотнение и фиксацию всей конструкции.

При монтаже очень важно соблюдать последовательность сборки соединителя Gebo и правильное расположение конических фитингов в соответствии с заводскими инструкциями.

В двухстороннем варианте соединитель имеет компрессионные кольца с обеих сторон и служит безрезьбовым соединением между двумя частями. Сборка предельно проста, но требует тщательной очистки места сборки для удаления ржавчины, грязи и остатков металла. Надежное крепление является таким же прочным и постоянным, как и в случае резьбовых соединений, и обеспечивается как за счет трения уплотнения, так и за счет крепления к корпусу трубы через компрессионное кольцо. Преимуществом данной конструкции является то, что этот элемент можно использовать повторно, заменив резиновую втулку новым изделием.

Что имеем в итоге?

Рассмотренные варианты соединения труб без сварки и нарезания резьбы являются быстрым способом устранения разрыва трубы в системах горячего и холодного водоснабжения и водоотведения. При правильной работе и выборе изделия можно устранить проблему и сэкономить много денег на непредвиденной ситуации, которая может случиться в любом доме.
