Кобылка – кровля со стропилами, удлиненными кобылками

Крыша дома — это технически сложная конструкция, в которой каждый элемент выполняет свою роль и функцию. Надежность, долговечность и несущая способность крыши зависят от соблюдения технологии монтажа. Даже такие небольшие элементы, как водосток, влияют на функциональность конструкции.

В нашем регионе, который известен своей высокой снеговой нагрузкой в зимний период, крыша с широким карнизом необходима для безопасной эксплуатации дома. Однако длина стропил не всегда позволяет сделать широкий свес, поэтому для его укладки используются кобылы. В этой статье мы расскажем вам о структуре и функциях этих элементов.

Карниз кровли и его функции

Карнизный свес крыши — это нижняя часть свеса крыши, выступающая за пределы внешних стен здания. Он образуется путем удлинения балок стропильной фермы на 30-100 см, сверху покрывается гидроизоляционным материалом, как и остальная поверхность крыши, а снизу закрывается софитом, облицовкой или досками. Карнизные свесы выполняют следующие функции в конструкции крыши:

  1. Защищает наружную поверхность стен и их отделку от попадания атмосферной влаги во время сильных ливней, снегопадов и обильного таяния снега весной. Благодаря этому внешний вид и целостность облицовки сохраняется намного дольше.
  2. Предотвращает попадание воды внутрь стропильного каркаса крыши. Подшивка карниза защищает от капель, отскакивающих от крыши во время косых дождей, но при этом не затрудняют вентилирование подкровельного пространства.
  3. Придают кровле законченный, аккуратный внешний вид. Подшивка карниза закрывает неприглядную «изнанку» кровельного ската.
  4. Защищает окна от проникновения от проникновения прямых солнечных лучей, что часто является неприятностью в жаркие летние дни.

В средней полосе России опытные строители рекомендуют строить крыши с шириной свеса не менее 40-50 см, чтобы защитить глухую часть здания от размывания дождевыми и талыми водами, стекающими по склону.

Кобылка – кровля со стропилами, удлиненными кобылками. Что такое кобылка в строительстве крыши. 2

Устройство кобылок на кровле

Как правило, свесы имеют ширину 50-100 см. Для того чтобы установить карниз на стропила, его необходимо установить на брус или бревно у края наружной стены (мауэрвалт), то есть мауэрвалт является просто продолжением стропила.

  Ветрогенератор из двигателя стиральной машины своими руками: материалы, сборка, установка. Как сделать генератор из электродвигателя от стиральной машины на 220 вольт.

Кобылка в стропильной системе

Перед укладкой кровельного покрытия рекомендуется прикрепить доску мауэрвальта для фиксации мартингала. После укладки кровельного покрытия карнизные свесы закрываются досками или другим материалом.

Внимание. Помните, что широкие карнизы имеют большой прогиб под действием ветра. Вся крыша подвергается воздействию сильного ветра. Если свес превышает 100 см, то поддержка осуществляется на опорах.

Размеры кобылки кровли

Карнизы крепятся внахлест таким образом, что требуется зазор 35-50 см. Это означает, что длина кобылы равна ширине свеса плюс зазор 35-50 см.

Если для балок крыши использовалась древесина 50×150 мм, то для кобылок обычно используется доска сечением 120×40 или 100×30 мм.

Размеры кобылки кровли

Важно! После подготовки и установки элементов необходимо провести антисептическую обработку, которая снижает риск поражения грибком и продлевает срок службы.

Функции карниза кровли

Карнизный свес — это нижняя часть ската крыши, которая находится вне плоскости стены. Каркас карниза состоит из стропил или их продолжений (маршей), под которыми пространство между краем крыши и стеной может быть закрыто досками, обычной обшивкой или специальными софитами из эстетических соображений и для защиты пространства под крышей от птиц.

В перечень функций водостока входят:

подшивка софитами

  1. Защита стеновых конструкций и их отделки от попадания влаги во время дождей, снегопадов, оттепелей. Внешний вид стен дольше сохраняет привлекательный вид, конструктивные элементы из дерева не отсыревают и не портятся.
  2. Защита отмостки от стекающей с крыши воды. Это предотвращает проникновение влаги к фундаменту, продлевает срок службы отмостки.
  3. Предотвращение проникновения влаги внутрь каркаса крыши – подшивка карниза защищает стропильную систему от попадания брызг воды во время косых дождей с порывистым ветром.
  4. Защита окон от прямых солнечных лучей. Это позволяет в летние жаркие дни поддерживать в помещениях комфортные условия проживания.
  5. Эстетическое завершение кровельной конструкции. Подшивка карниза скрывает «изнанку» стропильной системы, добавляет привлекательности дому.

В климатических условиях средиземноморских регионов России рекомендуемая минимальная ширина карнизного свеса составляет 40-50 см, если не предусмотрена система водоотвода с крыши для защиты карниза от осадков и талых вод, стекающих по скатам крыши.

Фризовые доски изготавливаются из доски с сечением 30×100 или 30×150 мм. Древесина должна быть высушенной, без повреждений, гнили и сучков.

  Что лучше – базальтовая вата или минеральная вата? Сравнительный обзор. Базальтовая плита или минеральная вата что лучше.

Перед сборкой обрезные элементы должны быть обработаны антипиренами. Длина обрешетки рассчитывается следующим образом: 50 см добавляются к планируемой ширине свеса крыши для крепления элемента к стропилам.

Устройство карнизного свеса

Свесы шириной до 90-100 см можно сформировать, просто прикрепив обрешетку к балкам, установленным на обрешетке или верхней балке и обрезанным заподлицо со стеной. Стеновая обрешетка является продолжением стропил, поэтому обрешетка, гидроизоляция и гидроизоляционные мембраны укладываются на них по всему уклону крыши.

Перед укладкой карнизной доски по краю карниза укладывается противокапельная пленка.

элементы свеса крыши

После завершения строительства крыши рекомендуется заполнить карнизные свесы специальными элементами — плинтусами или обычными досками. Доски устанавливаются перпендикулярно стене и крепятся с узким зазором между элементами, чтобы не препятствовать вентиляции пространства под крышей.

Циркуляция воздуха позволяет удалять влагу, которая может привести к гниению элементов стропил.

Если свес крыши составляет более одного метра, балки подвергаются большей нагрузке — от веса самой крыши и скопившегося снега.

Чтобы избежать риска обрушения крыши, эти элементы несущей системы должны опираться на кронштейны — систему, состоящую из вертикальной балки, закрепленной на стене здания, горизонтальной балки (на которую опирается кобылка) и кронштейна, придающего жесткость конструкции.

Кронштейны могут быть отдельными и не соединенными между собой или поддерживаться горизонтально вдоль фронтона, в этом случае столбы поддерживаются этим меандром кронштейнов.

Выбор конструкции зависит от ширины карниза — рекомендуется использовать кронштейн со стойкой крыши, если длина стойки крыши превышает 1,5 м. Карнизы с кронштейнами также закрываются снизу.

опирание на консоли

Рекомендации и полезные советы

Опытные мастера дают следующие советы и рекомендации:

  • Дерево должно проходить антисептическую обработку. Что касается наличия сучков, то их не должно быть более трёх штук на протяжении одного метра, при этом их диаметр не должен превышать 3 см. Важно отсутствие сквозных трещин.
  • Применяемая древесина должна иметь влажность не более 18%, иначе при последующем высыхании будут ослабевать соединительные узлы, и конструкция утратит свою надёжность. Если нет возможности применить сухую древесину, то обязательно крепление произвести болтами. Гвозди и скобы в данном случае не актуальны.
  • Не струганные материалы не рекомендованы к применению, так как именно в таких видах быстрее всего заводится грибок, что приводит к быстрому гниению.
  • При креплении кобылок стоит учесть важный момент: кровля должна «дышать». Естественная вентиляция — залог долгой эксплуатации всего покрытия.
  Практическое руководство — как правильно класть газоблок своими руками. Как правильно класть газоблок.

Марципан в стропильной системе играет важную роль, поэтому к этому вопросу следует подходить ответственно. Надеемся, что данная статья поможет вам при устройстве свеса крыши с кобылками.

Части конструкции

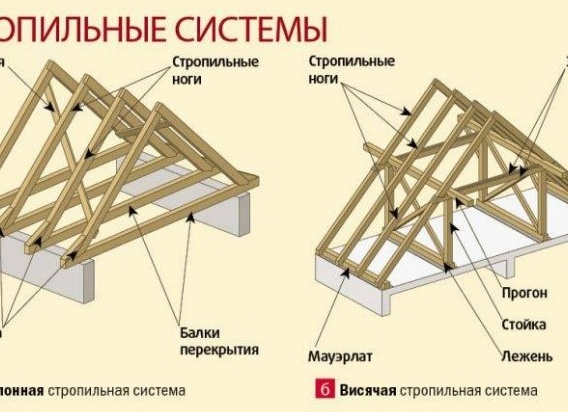

Схема стропильной системы включает в себя множество элементов. Чтобы разобраться в чертежах и получить правильную информацию, необходимо знать хотя бы основы. Из чего же состоит крыша?

Кобылка – кровля со стропилами, удлиненными кобылками. Что такое кобылка в строительстве крыши. 3

Конёк, карниз и обрешётка — основная часть крыши.

Самые важные элементы — это конёк, карниз и обрешётка. Это основные компоненты крыши. Конёк — это самая высокая часть конструкции. Карнизы или шатры — это нижняя часть. Свесы — это наклонная поверхность между коньком и карнизом.

Конструкция стропильной системы требует знания несущих элементов. К ним относятся:

Кобылка – кровля со стропилами, удлиненными кобылками. Что такое кобылка в строительстве крыши. 4

Несущие элементы вальмовой крыши.

Другим элементом стропильной системы является балка. Она представляет собой цельную конструкцию, состоящую из балок, колонн, колонн сдвига и напряжения и прогонов, которые прочно соединены друг с другом. Балка имеет треугольную форму и внутри разделена на несколько меньших треугольников, что придает ей хорошую устойчивость.
