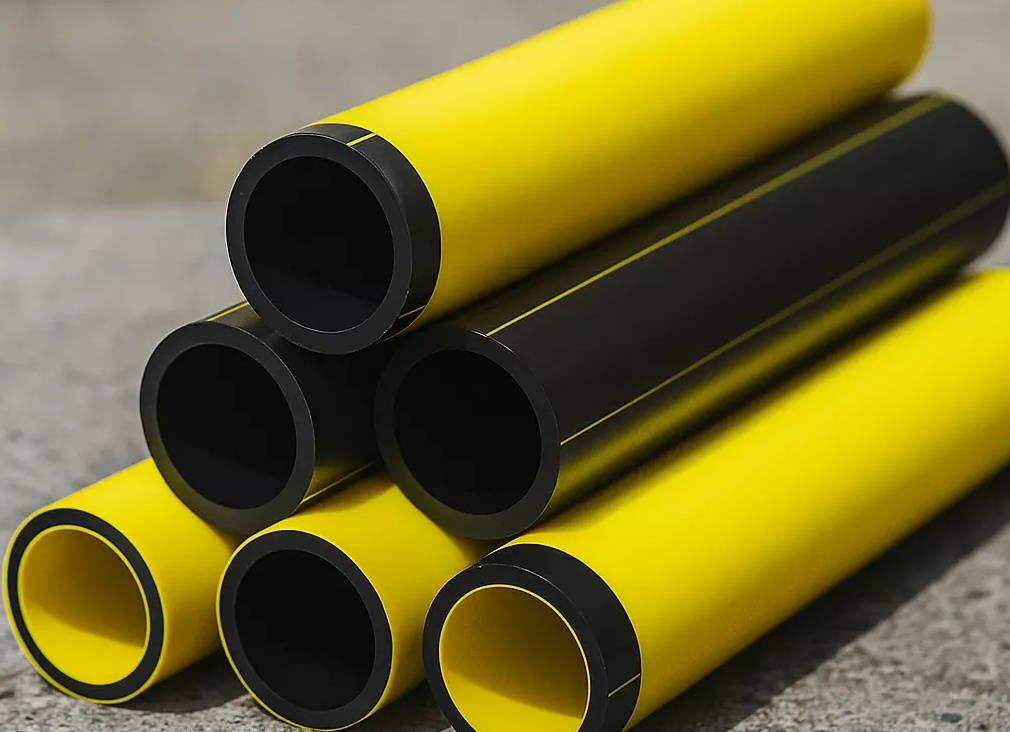

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры + способы соединения

Природный газ — самое простое в использовании топливо. Его легко подать в печь или котел, удобно регулировать горелку, температуру горячей воды или температуру в доме. Однако для транспортировки газа из магистрали необходимы трубопроводы.

Традиционно для газораспределительных линий использовались стальные трубы, но современные пластиковые трубы соперничают со стальными по прочности и значительно превосходят их по коррозионной стойкости и долговечности.

Приветствую уважаемого читателя и обращаю его внимание на статью о том, что такое полиэтиленовая газовая труба и как ее можно использовать для газопроводов.

Как классифицируются газопроводы

Газопровод — это инженерное сооружение для транспортировки газа. По трубопроводам он транспортируется под давлением.

Газопроводы классифицируются в зависимости от их назначения — транспортные и распределительные. Магистральные газопроводы транспортируют газ на большие расстояния и находятся под давлением на компрессорных станциях. Они делятся на две категории в зависимости от рабочего давления.

Распределительные сети служат для снабжения потребителей и различаются в зависимости от давления (низкого, среднего и высокого давления). Сети высокого давления делятся на две категории и подкатегорию в зависимости от рабочего давления.

Распределительные сети среднего давления (от 0,005 до 0,3 МПа или от 0,05 до 3 атм) используются для подачи газа бытовым потребителям.

В зависимости от места расположения различают надземные, подземные и подводные газопроводы.

Какие трубы подходят для проведения и подачи газа

Для прокладки газопроводов подходят стальные (из сажи и нержавеющей стали), медные, пластиковые и многослойные пластиковые трубы. Выбор материала зависит в основном от условий прокладки газопровода:

  • Прокладка – наружная или подземная.
  • Глубина заложения коммуникации в землю.
  • Сейсмоопасность местности.
  • Рабочее давление.

В бытовых сетях давление не должно превышать 0,6 МПа или 6 атм. В магистральных сетях давление не превышает 0,6 МПа или 0,5 МПа. Пластиковые трубы легко выдерживают такое давление.

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры способы соединения. Какие трубы применяются для внутренних газопроводов. 2

Сравнение металлических и полиэтиленовых труб

Пластиковые конструкции уступают металлическим по прочности, поэтому пластики и металлопластики не используются в сетях с высоким давлением. Большим преимуществом полиэтиленовых труб является их коррозионная стойкость и длительный срок службы, который в 2 раза больше, чем у стальных.

При прокладке трубопроводов полиэтилен используется только в том случае, если давление в сети не превышает 1,6 МПа, в противном случае необходимо использовать сталь.

Полиэтилен идеально подходит для заглубленных газопроводов — он не ржавеет, его не нужно красить или дополнительно герметизировать. Прокладка стальных труб в земле намного сложнее, чем полиэтиленовых — сталь необходимо сварить из больших кусков, покрасить, покрыть асфальтом и обернуть рубероидом.

Такие трубы дополнительно защищены от блуждающих токов и электрохимической коррозии, в то время как полиэтилен вообще не подвержен влиянию токов в почве. Полиэтиленовые трубы укладываются одним длинным куском без изоляции на слой песка в земле, что позволяет экономить трудозатраты.

Стальные трубы используются в промышленных зданиях — они прочнее, устойчивы к вандализму, жаре и огню. Однако прямого запрета на использование полиэтилена нет.

Металлические трубы, особенно медные или из нержавеющей стали, намного дороже полиэтиленовых.

Стальные трубы гораздо сложнее монтировать — они тяжелее, их труднее резать и гнуть и гораздо сложнее сваривать.

Если есть возможность заменить металлическую газовую трубу на полиэтиленовую, лучше это сделать — вы не пожалеете о своем выборе.

Сравнение пластиковых и металлопластиковых труб

Металлопластиковые трубы — армированы тонкой фольгой или прочной металлической сеткой. Армирование, особенно сетка, добавляет прочность и уменьшает расширение (растяжение) при нагревании.

Выбор труб для газопровода

Металлические элементы — самые популярные для монтажа газовых труб в квартирах и частных домах. Стальные трубы для газопроводов устойчивы к внутреннему давлению и обеспечивают полную герметичность, предотвращая утечку газа.

  Качественная маркировка баллонов для сжатого газа – успех вашего производства. Какие бывают газовые баллоны.

В зависимости от давления, которое будет преобладать в газовой трубе в жилище, определяется тип трубы для прокладки газопровода. Существуют газовые трубы с такими условиями:

  • низкое давление – не более 0,05 кгс/см2;
  • среднее давление – от 0,05 до 3,0 кгс/см2;
  • высокое давление – от 3 до 6 кгс/см2.

Тонкостенные стальные трубы используются только для газопроводов низкого давления. Благодаря высокой легкости материала тонкостенные стальные трубы можно использовать для сложных трубопроводов. Кроме того, они достаточно гибкие, чтобы сгибать тонкостенные стальные трубы (под небольшим углом) без трубогибов. Тонкостенные металлические трубы легко свариваются. Резьбовые стальные трубы можно соединять с помощью фитингов, в то время как тонкостенные стальные трубы можно соединять только с помощью прокладок (пенькового волокна).

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры способы соединения. Какие трубы применяются для внутренних газопроводов. 3

Стальные трубы чаще всего используются для прокладки газопровода в доме.

Если газопровод должен выдерживать высокое давление, лучше использовать более компактную трубу. Бесшовные стальные трубы используются для более прочных конструкций. Холодноформованные стальные трубы обладают наилучшими свойствами. Однако сварка бесшовных изделий более проблематична, чем сварка легких тонкостенных труб. С точки зрения эксплуатационных характеристик медные изделия являются лучшим выбором, чем толстостенные стальные трубы. При одинаковой надежности они гораздо легче, но дороже.

Полезный совет! Тонкостенные стальные трубы характеризуются высокой теплопроводностью, что приводит к образованию конденсата на поверхности трубы. Чтобы предотвратить коррозионные процессы на стенках, необходимо после монтажа покрыть трубу защитным слоем масляной краски.

Пластиковые газовые трубы используются для подземных трубопроводов. Эти газовые трубы гибкие, изготовлены из пластика и недорогие. Полипропиленовые и полиэтиленовые изделия рекомендуются для подземного строительства. Их часто используют для частного газоснабжения. Полиэтиленовые (низкого давления) газовые трубы приобретают, если газопровод планируется проложить в загородном доме. Обычно они имеют черный цвет с желтой маркировкой. Полиэтиленовые трубы высокого давления никогда не используются в качестве газовых труб.

Трубы из вулканизированной резины с тканевым армированием могут использоваться для бытовых установок. Однако они не выдерживают высокого давления и используются в основном для подключения приборов к газовому баллону или газовому котлу.

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры способы соединения. Какие трубы применяются для внутренних газопроводов. 4

Пластиковые газовые трубы можно использовать только при определенных условиях

Однако использование пластиковых труб запрещено при определенных обстоятельствах:

  • если газопровод будет прокладываться в районах с температурой атмосферного давления ниже 45 градусов;
  • в районах с сейсмической активностью выше 6 баллов;
  • если давление в газовой зоне высокое;
  • при прокладывании газопровода внутри любых помещений, тоннелей и коллекторов.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Одним из самых важных моментов при автономной газификации дома является соблюдение норм и требований пожарной безопасности. Уже на этапе планирования важно знать, какие газовые трубы подходят для наружной и внутренней прокладки. Удачное сочетание различных типов обеспечивает максимальную надежность трубопровода.

Мы покажем вам, как правильно выбрать трубы в зависимости от категории использования газопровода. Мы покажем вам, какие изделия используются для наружной и внутренней прокладки. С помощью наших рекомендаций вы сможете сделать идеальный выбор материала для вашей системы и контролировать работу сотрудников газовой службы.

Материал труб газопровода

Еще не так давно было не так много вариантов, и только стальные трубы использовались для всех частей газопровода, от большого узла до точки использования в доме. Сегодня существует альтернатива в виде полиэтиленовых труб низкого давления. Также используются медные трубы. Трудно определиться, так как каждый из этих материалов имеет строго определенные условия эксплуатации:

  • стальные трубы могут быть с разной толщиной стенок. Толстостенные изделия используются для обустройства газопроводов высокого давления. Если речь идет о надземной прокладке, то альтернативы стальным трубам нет. Это прочные, долговечные и надежные трубы, которые справятся с серьезной нагрузкой. Тонкостенные трубы подходят для организации газопровода низкого давления, в т.ч. для обустройства системы газоснабжения внутри дома ;
  • полиэтиленовые трубы используются для подземного монтажа газопровода с разным давлением. Есть изделия, которые выдерживают эксплуатацию при давлении 1,2 МПа. У стального аналога они выигрывают по весу, цене и простоте монтажа. Не подходят для надземного и внутриквартирного монтажа;
  • медные трубы по многим параметрам превосходят стальные, но их массовое использование невозможно из-за высокой цены. Надземный монтаж с помощью таких труб не осуществляют, зато это отличный вариант для организации газопровода внутри квартиры.
  Способы соединения газовых труб и методы герметизации соединений. Чем уплотнить резьбу на газовой трубе.

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры способы соединения. Какие трубы применяются для внутренних газопроводов. 5

Есть информация об использовании металлопластиковых и даже полипропиленовых изделий в качестве труб для газопроводов, но это еще далеко не лучший выбор.

Стальные газовые трубы

В прошлом стальные трубы были единственным способом прокладки газоснабжения. Сегодня, когда появились альтернативные варианты, сталь по-прежнему остается на первом месте, выигрывая в гибкости и универсальности использования. Для газопроводов стальные конструкции изготавливаются различными способами. Подходят бесшовные холоднокатаные и горячекатаные трубы и сварные спиральношовные трубы. Использование того или иного типа труб зависит от давления в трубопроводе, температурных условий и свойств транспортируемого газа.

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры способы соединения. Какие трубы применяются для внутренних газопроводов. 6

В любом случае для газовых труб используется высококачественная сталь с низким содержанием углерода (менее 0,25%), серы (менее 0,056%) и фосфора (менее 0,046%). Еще лучше, если сталь подвергается антикоррозийной обработке, что может значительно продлить срок службы трубопровода.

К основным преимуществам стальных трубопроводов относятся:

  • высокая прочность, но чтобы конструкция была герметичной, сварные швы должны выполняться максимально качественно;
  • универсальность. Стальные трубы можно прокладывать надземным и подземным способом, внутри и снаружи помещений;
  • функционирование при широком диапазоне температур;
  • способность выдерживать высокое давление;
  • относительно длительный срок эксплуатации. При соблюдении всех правил монтажа и эксплуатации можно рассчитывать на период бесперебойной работы около 40 лет.

К недостаткам относятся: К недостаткам относятся: Хотя стальные трубы очень прочны, они не очень долговечны:

  • сложность проведения монтажных работ;
  • высокая стоимость;
  • плохая гибкость;
  • склонность к появлению коррозии и конденсата;
  • большой вес.

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры способы соединения. Какие трубы применяются для внутренних газопроводов. 7

Гибкость стальных труб достигается за счет широкого разнообразия продукции: на рынке можно найти изделия с различной толщиной стенок, диаметром. Трубы могут отличаться и по другим свойствам, а маркировка способна указать всю основную информацию о продукте.

Наиболее важным параметром стальной трубы является номинальный диаметр, называемый DN. По сути, это внутренний диаметр трубы, определяющий ее пропускную способность. Он может варьироваться от 6 мм до 150 мм. Для внутренних газопроводов, например, выбирают трубы диаметром 25 мм, а для систем газораспределения требуются трубы диаметром не менее 50 мм.

Наружный диаметр зависит от толщины стенки, которая составляет от 1,8 до 5,5 мм, а иногда и больше. Трубы с толщиной стенки не менее 2 мм используются для надземной прокладки, а трубы с толщиной стенки не менее 3 мм — для подземной. В некоторых случаях (сложные условия работы) могут потребоваться усиленные трубы с толщиной стенки 5,5 мм и более.

Все о газовых полиэтиленовых трубах: виды, размеры и диаметры способы соединения. Какие трубы применяются для внутренних газопроводов. 8

Обратите внимание, что тонкостенные трубы используются только в системах низкого давления. Эти изделия достаточно легкие и гибкие, что позволяет прокладывать сложные сети. Соединение осуществляется либо с помощью сварки, либо с помощью резьбовых соединений. С другой стороны, они обладают высокой теплопроводностью: на них может скапливаться конденсат, что негативно влияет на сам материал и может привести к коррозии. По этой причине газовые трубы защищают несколькими слоями масляной краски.

Прокладка газовых труб в частном доме: основные нормативы

При газификации частных домов необходимо сначала уведомить местное газовое управление о необходимости проведения ремонтных работ. Соответствующие компании должны представить техническое задание с указанием порядка прокладки газовых труб. После получения технического разрешения будет составлен индивидуальный план газификации дома. Представители транспортных органов также должны выдать разрешение на прокладку газопровода.

  Почему автоподжиг газовой плиты постоянно щелкает и самопроизвольно срабатывает: поломки и их ремонт. Щелкает газовая плита электроподжигом что делать.

Если несколько жилых помещений на участке уже газифицированы, а подключить к газовой сети необходимо только одно, служба должна предоставить информацию о рабочем давлении в газовой сети. Давление, преобладающее в трубе, является определяющим при выборе газовых труб для дома.

В зависимости от источника газа, выбранного для снабжения объекта недвижимости, система газоснабжения может быть автономной или централизованной. Газопроводы для частных домов делятся на надземные и подземные. Установка газового соединения проста и может быть выполнена в течение времени, которое требуется для получения разрешения на строительство объекта газоснабжения.

Трубы для газа

Подача газа в частный дом осуществляется через редуктор давления

Монтаж системы газопровода включает в себя следующие этапы:

  • укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
  • ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
  • монтаж разводки труб в помещениях (котельной, кухне);
  • выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).

Общие требования к монтажу газовой трубы в частном доме включают те же пункты, что и стандарты монтажа газовых труб в жилище и на кухне. При подключении газовой трубы в жилище необходимо соблюдать следующие правила:

  1. Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
  2. Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
  3. Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
  4. Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
  5. Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.

Полезный совет! Перед прокладкой газовых труб в полу необходимо изолировать металлоконструкции антикоррозийным материалом. Для этого используется гибкая полимерно-битумная лента. Внутреннюю часть трубы изолировать не нужно, так как газ не способствует коррозии.

Если вы хотите установить автономное газоснабжение в загородном или частном доме, необходимо соблюдать специальные правила безопасности. Они обеспечивают нормальную работу плиты, отопления и отопительной системы.

Требования и рекомендации по прокладке газовых труб под землей

Стоимость прокладки надземных газовых труб относительно высока. Однако это не снижает спрос на подземные газовые трубы. Они менее опасны, лучше защищены от повреждений и не нарушают эстетику помещения. Кроме того, при прокладке таких трубопроводов действуют определенные стандарты и условия:

  • если анализ на коррозийность почвы на участке дал положительный результат, лучше не прокладывать газопровод под землей. Но наличие вблизи высоковольтных проводов, напротив, является весомым аргументом в пользу подземной конструкции, но тогда трубы покрывают изоляцией;
  • при прокладке полиэтиленового газопровода применяются изделия повышенной прочности (ПЭ-80, ПЭ-100). Гибкая труба ПЭ-80 сможет безопасно обслуживать системы, рабочее давление которых не превышает 0,6 МПа. Для систем, где давление составляет от 0,6 МПа до 1,2 МПа лучше применять трубы и соединительные элементы ПЭ-100 или стальные трубы. Глубина укладки под землей при этом будет составлять не менее 1,0 м;
  • разрешено использование полиэтиленовых армированных труб и элементов соединения между ними при укладке газопроводов, давление в которых будет больше 0,6 МПа. Допустимая глубина укладки под землей также будет начинаться с 1,0 м;
  • на землях, предназначенных для пахотных работ, а также на обильно орошаемых участках начальной глубиной укладки газопровода будет 1,2 м.

Знание этих требований к прокладке качественных подземных трубопроводов поможет вам правильно проложить газопровод своими руками и контролировать действия рабочих, чтобы избежать ошибок, приводящих к негативным последствиям.
