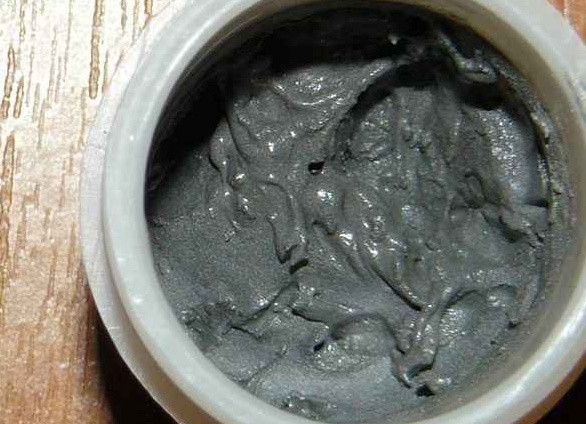

Как сделать паяльную пасту своими руками. Как сделать паяльную пасту.

Перед тем как «нарезать» сварочную пасту циркулярной пилой, желательно сделать крышку из пластиковой бутылки. Отрежьте дно, просверлите в нем отверстие и вставьте в дрель.

Как сделать паяльную пасту своими руками?

Как сделать паяльную пасту своими руками. Как сделать паяльную пасту. 2

Большинство радиолюбителей давно отказались от техники пайки с использованием отдельно флюса и припоя. Паяльная паста, представляющая собой смесь компонентов, была изобретена для техники серийной сборки печатных плат на станках, например, для припаивания на них SMD-компонентов (чип-компонентов). Паяльную пасту можно приобрести в специализированных магазинах радиопринадлежностей. Однако ее очень просто сделать самому — это дешевле и не требует больших затрат времени и сил.

Инструменты и материалы

Чтобы сделать самодельную паяльную пасту, вам понадобятся различные компоненты, в зависимости от выбранного вами варианта.

  1. Прут оловянно-свинцового припоя (основа припойной пасты). Можно применять припой с флюсом (припой трубчатый), только не на кислотной основе, потому как она начнет разъедать ваши элементы.
  2. Средний либо мелкий напильник (надфиль). С более мелким потребуется затратить больше усилий, однако паста получится качественнее. Если имеются – бормашина с отрезным диском по дереву 40 миллиметров либо дрель с насадкой.
  3. Флюс для припоя – еще называется припойной пастой, только не путайте с подлинной паяльной пастой. Удостоверьтесь, что в основе пасты не лежит кислота. Нерадивые торговые точки реализуют подобные вещи.
  4. Источник огня – духовка либо печь.

Как приготовить качественную паяльную пасту своими руками

Сварочная паста очень удобна при сварке. Ее можно купить или сделать самому. Самодельная сварочная паста при нагревании растекается лучше, чем заводская. Сварочная паста глубже проникает при сварке скрученных деталей, обеспечивая лучшее соединение. Ее использование предотвращает перегрев деталей, так как при плавлении она превращается из темной в светлую, поэтому вы можете вовремя среагировать и удалить антипирен.

Как приготовить качественную паяльную пасту своими руками

Материалы и инструменты:

  • бормашина с отрезным диском по дереву 40 мм или напильник по металлу;
  • одноразовые стаканчики 0,5 л;
  • пестик и ступка;
  • припой;
  • паяльный флюс;
  • соль крупного помола;
  • крахмал;
  • шприц 5 куб.;
  • инсулиновый шприц;
  • термоусадочная трубка.

Сварочный пруток должен быть измельчен в мелкий порошок. Это можно сделать с помощью длинного металлического напильника или дрели с деревянным диском.

Как приготовить качественную паяльную пасту своими руками

В отличие от напильника, его зубья не забивают сварочный шов. Поскольку при пилении дрелью опилки разбрасываются, их следует собирать в обрезанный одноразовый стаканчик. Сам клей следует хранить в пакете, чтобы собрать всю пыль.

Как приготовить качественную паяльную пасту своими руками

Важно вставлять стержень в край режущего диска под острым углом, это сотрет его в более мелкий порошок. Следите за тем, чтобы держать руки подальше от диска.

Как приготовить качественную паяльную пасту своими руками

Опилки высыпают в ступку. Добавьте крупную соль и энергично растолките ступку. В процессе измельчения нужно добавлять новую соль, так как кристаллы старой соли разрушаются.

  Заточные круги для наждака какие бывают Все о точильных кругах. Заточные круги для наждака какие бывают.

Как приготовить качественную паяльную пасту своими руками

Как приготовить качественную паяльную пасту своими руками

Измельченные опилки разбавляют водой. Соль растворяется, а остатки измельчаются в пот. Для полной дезинфекции его нужно несколько раз промыть. После того как осадок выпадет, воду сливают.

Как приготовить качественную паяльную пасту своими руками

Как приготовить качественную паяльную пасту своими руками

Как приготовить качественную паяльную пасту своими руками

Крахмал разводится в небольшом количестве холодной воды. После перемешивания, чтобы взвесить все частицы, раствор вливают в кипящую воду.

Как приготовить качественную паяльную пасту своими руками

Как приготовить качественную паяльную пасту своими руками

Как изготовить паяльную пасту своими руками

Как изготовить паяльную пасту своими руками

Паяльник — незаменимый инструмент для всех, кто работает с радиоэлектроникой. Но для монтажа SMD-компонентов на печатную плату одного паяльника недостаточно. Необходимо приобрести паяльную пасту, которая не только удержит мелкие компоненты на поверхности платы, но и повысит надежность их монтажа. Вы можете купить ее в готовом виде или сделать самостоятельно. Паяльная паста проста в приготовлении, а ее свойства не уступают дорогим аналогам.

Области применения паяльной пасты

Паяльная паста или припой используется в электронной промышленности для монтажа SMD-компонентов на печатных платах. Применяется для сборки систем водоснабжения. Используется для соединения медных или латунных труб и фитингов.

Применение самодельной паяльной пасты

Применение самодельной сварочной пасты

Если для монтажа систем водоснабжения требуется специальная паста, которую сложно изготовить самостоятельно, то к радиотехническим фитингам требования менее жесткие. Однако, чтобы получить качественный продукт, отвечающий всем необходимым требованиям, самодельная сварочная паста должна соответствовать следующим критериям:

  • она не должна окисляться и быстро расслаиваться;
  • продукт должен продолжительное время сохранять вязкость и способность к деформации;
  • нанесенная доза приготовленной массы не должна растекаться за пределы места нанесения;
  • после пайки не должно оставаться твердых остатков, которые невозможно удалить.

Важно обратить внимание на адгезивные свойства конечного продукта, так как это качество позволяет надежно приклеить мелкие детали к печатной плате. При нагревании металл имеет тенденцию разбрызгиваться. Использование качественной пасты должно свести это свойство к минимуму.

Важно, чтобы нанесение пасты на печатную плату не влияло на ее характеристики. А остатки продукта можно легко удалить с помощью коммерческих растворителей.

Чтобы понять, как сделать паяльную пасту в домашних условиях, нужно знать, из чего она состоит. В ее основе лежит сварочный порошок. Его смешивают со связующим веществом и некоторыми другими ингредиентами.

Преимущества самодельного продукта

Знать, как сделать сварочную пасту, недостаточно. Важно также осознавать преимущества продукта, сделанного своими руками. Использование пастообразных продуктов в радиоэлектронике позволяет изготавливать микропластины с очень мелкими компонентами. В этом случае нет необходимости использовать паяльник и ряд других стандартных инструментов.

Самодельная паяльная паста

Самодельная паяльная паста

Однако вместо обычного паяльника для расплавления компонентов пасты и фиксации компонентов необходимо использовать специальный фен.

Самым большим недостатком покупных средств является их дороговизна. Приготовление домашней пасты может сэкономить много денег. Если купить все ингредиенты продукта отдельно, то получится аналогичное вещество, конечная стоимость которого гораздо ниже.

  Комплексные исследования качества воды. Как провести анализ воды в лаборатории.

Как самому сделать паяльную пасту — Металлы и их обработка

Как сделать паяльную пасту в домашних условиях?

Жидкость обеспечивает стабильное горение дуги, способствует образованию надежного сварного шва, удаляет ненужные примеси из зоны сварки и в целом улучшает качество работы. Флюс можно купить в магазине, современные производители предлагают широкий ассортимент. Однако мы рекомендуем приготовить флюс самостоятельно. Это не требует много времени, но экономит деньги.

Сварочный флюс в основном используется для сварки проволоки и мелких деталей. Существуют также специальные флюсы для bga-сварки. В этой статье мы расскажем вам «рецепт» приготовления различных видов флюсов или, проще говоря, припоев, которые можно использовать для большинства мелких сварочных работ.

Инструкция по изготовлению флюса

Итак, как сделать флюс своими руками? Все зависит от области применения. Если вам нужно паять тонкие провода, то можно использовать стержни диаметром 1 мм. Их мы и изготовим самостоятельно.

Нам понадобится небольшая бутылка или другая емкость с плоским дном. Просверлите в дне отверстие нужного диаметра (в данном случае 1-2 мм). Возьмите свинец или олово и расплавьте его с помощью газовой горелки. Вылейте его в нашу бутылку. Расплавленный металл будет вытекать из отверстия, нужно предварительно подготовить поверхность. Можно использовать, например, лист металла. Полученные «стержни» должны застыть, затем их нужно разрезать.

Опытные мастера используют специальные формы для изготовления стержней. Смотрите также обзор сварочного флюса bga.

Существуют также жидкие флюсы, флюсы в виде геля или пасты. Они очень популярны сегодня и доступны у каждого производителя. Это неудивительно, ведь такие флюсы не вызывают окисления, предотвращают коррозию, не проводят электричество и сварочный шов не нужно зачищать после работы. Такие флюсы можно изготовить и самостоятельно в домашних условиях.

Вам понадобятся кристаллы канифоли, которые вы измельчите в порошок. Заверните кристаллы в плотную ткань и ударьте по ним молотком (лучше всего киянкой или кухонным молотком). Смешайте порошок и спирт в соотношении один к одному. Спирт можно купить в аптеке.

Предпочтительно смешивать в стеклянном сосуде, например, в небольшом кувшине. Хорошо перемешайте спирт и порошок и поставьте сосуд в теплую воду. Еще раз все хорошо перемешайте до получения однородной консистенции.

Готово! Полученный поток можно использовать с помощью медицинского шприца или перелить в пустой флакон из-под лака для ногтей.

В процессе склеивания могут выделяться вещества, опасные для здоровья. При работе надевайте защитные перчатки, маску и очки. Не покупайте флюс у неизвестных производителей и не гонитесь за самой низкой ценой. Если возможно, сделайте свой собственный флюс. Следуйте инструкциям по технике безопасности. Так вы снизите риск отравления парами флюса.

Вместо заключения

Основные этапы работ

Автор смешивает порошок с солью. Следует использовать только крупную соль (мелкая соль не подходит). Затем порошок измельчается с помощью ступки и пестика.

  Водопровод — охранная зона. СанПиН 2.1.4.1110-02. Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения. Охранная зона водопровода сколько метров в каждую сторону.

Как самому сделать паяльную пасту в домашних условиях

Затем готовый порошок заливают водой и несколько раз промывают осадок. Затем осадок уплотняют и сушат на обогревателе (около 10 минут). Скопившиеся комки измельчают в мелкий порошок.

Совет: Декоративные заборы из пластиковых коробок и цемента

Как самому сделать паяльную пасту в домашних условиях

На следующем этапе порошок необходимо разделить на фракции. Для этого автор использует крахмал, который необходимо переработать в мокром гипсе. Перед добавлением порошка его необходимо развести водой, иначе образуются комки.

Как самому сделать паяльную пасту в домашних условиях

Крахмал можно заменить желатином, в этом случае комочков гарантированно не будет, но придется подождать пару часов, пока желе остынет и застынет.

В итоге у вас получится мелкая и крупная масса. Разлейте их в разные емкости. Для пасты, конечно, лучше использовать мелкий порошок.

Как самому сделать паяльную пасту в домашних условиях

На минеральном масле

Первый ингредиент готовится аналогичным образом: Измельчите сварочный пруток в стружку, просейте крупные ингредиенты и отделите порошок для дальнейшего использования.

Как сделать паяльную пасту своими руками. Как сделать паяльную пасту. 3

Возьмите для приготовления флюс-пасты:

  • канифоль кусковую,
  • бензин без примесей АИ-76 (можно заменить керосином),
  • вазелин (состоит из минеральных масел и твердых парафинов).

Куски прутка дробят твердым предметом и высыпают порошок в емкость для смешивания. К порошку постепенно подливают бензин до полного пропитывания канифолью.

Как сделать паяльную пасту своими руками. Как сделать паяльную пасту. 4

Смесь тщательно перемешивается до получения однородной, густой консистенции. Когда канифоль полностью растворится, добавляют вазелин. Смесь снова перемешивают.

Для тех, кто хочет сварить быстро, рекомендуется добавить в бензин порошок хлористого аммония и только после этого влить бензин в канифоль.

На последнем этапе в емкость засыпают куски клея и снова перемешивают. Чтобы предотвратить попадание пыли в состав, емкость закрывают крышкой или помещают в шприц. Теперь клеевая паста готова к использованию.

Для лужения

Как сделать паяльную пасту своими руками. Как сделать паяльную пасту. 5

Для этого варианта, который подходит для сварки олова и меди, вам понадобится оловянно-свинцовый сварочный пруток и сварочная смазка.

Если имеется дисковая фреза с мелкими зубьями, сварка олова происходит быстрее, а порошок получается более мелким и однородным по размеру. Если фрезы нет, можно использовать напильник или обычный наждак.

Как сделать паяльную пасту своими руками. Как сделать паяльную пасту. 6

Сварочную смазку помещают в емкость для смешивания и добавляют сварочный порошок примерно в равных пропорциях. Для достижения однородной консистенции рекомендуется нагреть емкость для смешивания на водяной бане при постоянном помешивании. После достижения однородности паста переливается в закрытую емкость или большой шприц.

Как сделать паяльную пасту своими руками. Как сделать паяльную пасту. 7

Если паста набирается с помощью шприца, необходимо следить за вязкостью смеси. Слишком густая паста будет плохо сжиматься и создаст неудобства во время сварки.

Для сварки медной проволоки или пайки большого количества металла может пригодиться самодельная сварочная паста. Для более тонкой работы и тонких швов лучше приобрести специальную смесь.
