Как подключить ресивер к телевизору

Как подключить ресивер к телевизору. Как подключить ресивер к телевизору. 2

Аналоговое вещание в России отключено. Чтобы смотреть 20 бесплатных цифровых каналов, необходим современный телевизор с приемником DVB-T2, Smart TV или приставка. Эти устройства выступают в роли декодеров сигнала. Они передают изображение на экран. И это может повлиять на качество передачи. Давайте рассмотрим, как подключить приемник к телевизору, используя различные соединения, предусмотренные или подходящие для вашего устройства.

Что такое ресивер

В цифровом телевидении используется современный цифровой формат. Новая технология позволила улучшить качество изображения и звука. Помимо 20 основных телеканалов, DTV принимает более 300 различных программ и постоянно расширяет свой ассортимент.

подключение ресивера к телевизору

Большинство старых телевизоров, включая ЖК- или плазменные телевизоры, настроены на аналоговый сигнал DTV (цифрового телевидения). Он транслируется в диапазоне AM на радиочастотах FM. Качество передачи не очень хорошее из-за многочисленных помех. И чем дальше точка приема находится от радиовышки, тем хуже ситуация.

Чтобы перейти от 525 строк, 60 полей и 30 полных кадров к качеству Full HD, необходимо подключить приемник к телевизору.

Особенности вещания цифрового ТВ

Аналоговые телепередачи работают по стандарту протокола DVB-C. При цифровом вещании сигнал передается тремя способами:

  • Спутниковое телевидение или DVB-S, S2;
  • Кабельное – DVB-C;
  • Эфирное вещание – DVB-

Устройство, используемое для декодирования сигнала, выбирается в зависимости от типа сигнала. Телевизоры со встроенным приемником T2 не нуждаются в дополнительном оборудовании.

Принцип работы тюнеров

В зависимости от типа цифрового телевизионного сигнала существует три типа приемников: Кабельный, Эфирный, Спутниковый.

Независимо от типа, все приемники работают по одному и тому же принципу:

  1. Прием и усиление цифрового сигнала.
  2. Декодировка и преобразование в аналоговый сигнал через разъемы RCA, SCART, HDMI, тюльпаны.
  3. Воспроизведение мультимедиа с носителей и накопителей типа USB (опционно).
  4. Осуществление записи, остановки и отложенного просмотра (опционно).

Приемник должен быть подключен к телевизору, чтобы «преобразовать» цифровой сигнал в аналоговый без ущерба для качества звука и изображения.

Каким ТВ не нужна приставка

Современные телевизоры оснащены встроенным или внешним приемником T2.

Smart TV, работающий через подключение к Интернету, не нуждается в приемнике. Качество передачи в этом случае зависит от скорости передачи данных по сети и надежности сетевого соединения.

Подключение телевизора к ресиверу через HDMI

Прежде всего, необходимо понять, что представляет собой такое устройство, как AV-ресивер. Это сложное и достаточно дорогое устройство, назначение которого — принимать, преобразовывать и передавать цифровые и видео-, аудио- и радиосигналы от всевозможных источников на соответствующие проекционные системы. Хотя AV-ресивер имеет на задней панели несколько разъемов, с помощью которых можно установить соединение с телевизором во всем его многообразии, стоит использовать интерфейс HDMI. Такие ресиверы являются хорошими соседями для телевизоров любой диагонали. Цифровой сигнал, передаваемый по соответствующему кабелю, преобразуется в высококачественное изображение и звук, что выгодно отличает этот интерфейс от других (RCA, S-Video, Scart, RF, YPbPr и YCbCr). Таким образом, с помощью одного кабеля HDMI можно подключить телевизор в качестве устройства цифрового вывода и AV-ресивер в качестве преобразователя цифрового сигнала. Интерфейс HDMI сегодня присутствует во всех AV-продуктах, независимо от их ценового диапазона. Поэтому если вы только что купили телевизор и ресивер, соответствующие соединения должны быть стандартными.

  Для чего радиоприемнику нужна антенна кратко. Какую функцию выполняет антенна радиоприемника.


Если вы хотите получить не только качественное изображение, но и идеальный звук с телевизора, который выводится на все колонки, вам следует обратить внимание на интерфейс HDMI ARC. Немногие владельцы домашних кинотеатров, самостоятельно собирающие развлекательные комплексы, знают о его существовании. И зря, ведь это одна из худших особенностей современных телевизоров. ARC (Audio Return Channel) — это реверсивный аудиоканал, относительно новый протокол HDMI, который обеспечивает двусторонний канал связи между телевизором и другими устройствами. Каковы неоспоримые преимущества подключения ARC HDMI перед другими вариантами? Их два:

  1. Упрощение управления системой домашнего кинотеатра. В частности, если телевизор и ресивер оснащены ARC и синхронизированы соответствующим кабелем между собой, путем управления с телевизионного пульта можно регулировать включение системы, громкость звука и некоторые другие функции всего комплекса. Таким образом, нет необходимости использовать лишние пульты, дублирующие функции друг друга;
  2. Увеличение скорости передачи аудиосигнала. Протокол eARC как улучшенная версия реверсивного звукового канала позволяет передавать звуковые сигналы со скоростью до 38 Мбит/с. Это очень актуально для объемного звука в домашних кинотеатрах, так как позволяет транслировать данные восьми каналов при 192 кГц/ 24 бит одновременно. Протокол eARC в HDMI 2.1 появится уже в 2019 году, а пока приходится довольствоваться имеющимся ARC со скоростью передачи сигнала, которая зависит от версии интерфейса HDMI (то есть, от 1 Мбит/с и выше).

Если вы хотите в полной мере использовать возможности DTS и всевозможные форматы Dolby Surround Sound с Blue-Ray, DVD или игрового контента, подключение HDMI ARC или eARC позволит достичь желаемого. И эта разница будет заметна в любой конфигурации системы 5.1 и выше, даже для самого технически требовательного владельца системы.

Переходим к подключению

После того, как мы ознакомились с возможными соединениями и интерфейсами, переходим к подключению самого устройства. На самом деле подключение довольно простое и легко выполнимое:

  1. Подобрать необходимый кабель. Он может прилагаться к одному из приобретенных устройств либо же потребовать отдельного приобретения. Помните, что чем больше длина кабеля, тем большие искажения сигнала в нем происходят;
  2. Подключение необходимо осуществлять, когда соединяемое оборудование обесточено (вынуть вилку из сети).

Мы уверены, что эта информация будет вам полезна. И подключенное вами устройство будет полностью соответствовать вашим ожиданиям как владельца. А если нет, то каталог и шоу-рум магазина Hi-Fi Design, а также помощь наших специалистов помогут вам оправдать эти ожидания наилучшим образом.

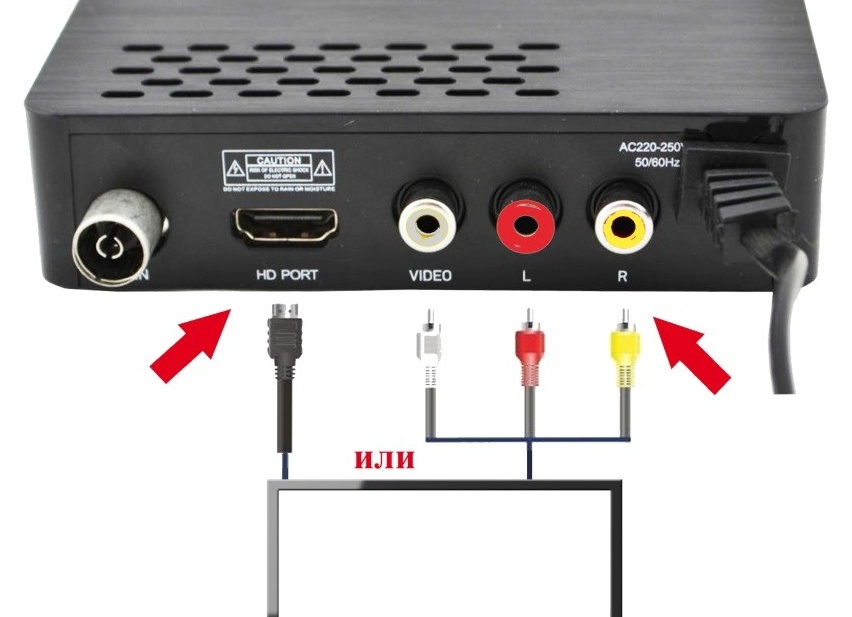

Как подключить приставку к новому и старому телевизору через разъемы HDMI, тюльпаны-RCA, SCART

Подключение современного телевизора к телевизору через HDMI:

  1. К современным телевизорам подключение происходит через разъём HDMI, который расположен на задней панели телевизора. В него необходимо вставить первый конец провода HDMI.Как подключить цифровую приставку к телевизору и настроить каналы
  2. Второй конец провода HDMI нужно вставить в саму приставку. Порт HDMI обычно находится так же на задней стороне приставки. Если вы собираетесь просматривать контент в разрешении 4К, то необходимо просмотреть спецификации приставки и телевизора и выяснить, поддерживают ли они данное разрешение. Также необходимо проверить поколение Вашего кабеля HDMI, так как от поколения зависит, сможет ли интерфейс обеспечить передачу контента в нужном разрешении с необходимой частотой кадров. Как подключить цифровую приставку к телевизору и настроить каналы
  3. Включите телевизор и ТВ-приставку в розетку.
  4. Когда всё подключено, включите ТВ-приставку с пульта или с кнопки на ней, если таковая имеется на корпусе.Как подключить цифровую приставку к телевизору и настроить каналы
  5. Включите телевизор и выберите приставку в качестве источника сигнала. Для этого нажмите кнопку Input (также может называться Source – выход или источник) и выберите подключённый HDMI порт.
  6. В случае успешного подключения приставки вы увидите окно первоначальной настройки приставки. Если же вы видите сообщение об отсутствии сигнала или чёрный экран, то удостоверьтесь в исправности кабеля HDMI и самой приставки, а также проверьте надёжность подключения ТВ-приставки к телевизору.
  USB-колонки для компьютера: выбор и подключение. Как подключить колонку к пк через usb.

Как подключить цифровую приставку к телевизору и настроить каналы

Старый телевизор

Как подключить цифровую приставку к телевизору и настроить каналы

В предыдущем руководстве мы описали шаги по подключению вашей приставки к новому телевизору через HDMI-кабель. Если вы подключаете цифровую приставку к старому телевизору, обратите внимание на то, какое соединение вы используете для подключения приставки к телевизору.

  1. В большинстве случаев подключение происходит через разъём RCA, который выглядит как три штекера жёлтого, красного и белого цвета – тюльпаны. Подключите первый конец кабеля к телевизору и к приставке. Следите за тем, чтобы цвета разъёмов на приставке или телевизоре совпадали с цветом подключаемого штекера. Если же на приставке или на телевизоре цвета не отмечены, то вставляйте штекеры наугад, пока не получите изображение или звук. Если вы вставите штекер в неправильный разъём, то ничего не произойдёт – это абсолютно безопасно для Вас и для техники.
  2. Иногда приходится производить подключение через разъём SCART. Опознать его просто: SCART выглядит как вытянутый прямоугольный разъём с плоскими штекерами внутри. Его достоинства заключается в том, что его можно подключить только одной стороной из-за его несимметричной формы, поэтому ошибиться при подключении ТВ-приставки к телевизору крайне сложно.
  3. Третьим методом подключения ТВ-приставки к телевизору является S-Video – круглый разъём, который часто окрашен в жёлтый или чёрный цвет. Его легко можно перепутать с разъёмом RCA, поэтому, если вы не уверены в правильности подключения, то просмотрите инструкцию к ТВ и к приставке и удостоверьтесь в местоположении данного разъёма.

Как подключить приставку к нескольким телевизорам одновременно

Если вы хотите подключить несколько телевизоров одновременно, стоит приобрести разветвитель для кабеля HDMI. Такой разветвитель стоит около тысячи рублей.

Как подключить цифровую приставку к телевизору и настроить каналы

Он копирует выходной сигнал и направляет его на все выходы HDMI. Если вы используете RCA-кабель, вам понадобится разветвитель для аналогового сигнала, который стоит от 400 рублей. Его работа аналогична работе HDMI-сплиттера, но качество гораздо хуже.

Как подключить цифровую приставку к телевизору и настроить каналы

Если вы хотите смотреть разные каналы в разных комнатах, вы можете подключить несколько декодеров к одной антенне. Для этого вам понадобится антенный разветвитель, работающий на частоте 1000 Гц. Таким образом, все устройства смогут принимать один и тот же сигнал.

Как самостоятельно подключить ресивер к телевизору?

Телевидение играет очень важную роль в обществе. Современные люди уже не могут представить себе жизнь без телевидения. Однако для того, чтобы наслаждаться любимыми программами, необходимо сначала подключить приемник к телевизору с помощью специального кабеля. Большинство современных ресиверов подключаются к телевизору с помощью трех соединительных кабелей: HDMI-кабель, кабель 3RCA-3RCA и кабель Jack-3RCA.

Ниже мы рассмотрим, как подключить ресивер к телевизору и с помощью каких кабелей:

Подключение ресивера с помощью кабеля HDMI

α) Найдите свободный порт HDMI на вашем телевизоре. Большинство современных телевизоров имеют как минимум один разъем HDMI. Обычно это соединение называется «HDMI». Если телевизор имеет несколько портов, каждый порт нумеруется (например, HDMI 1, HDMI 2). На некоторых телевизорах разъемы HDMI также расположены на передней или боковой панели.


b) Подключите один конец кабеля к ресиверу.


Штекеры кабелей HDMI можно вставлять только одним способом. Никогда не пытайтесь протолкнуть вилку кабеля в розетку, так как это может повредить не только кабель, но и сам телевизор.


c) Подключите другой конец кабеля к телевизору.

Если телевизор имеет несколько гнезд HDMI, запишите номер используемого гнезда.

d) Переключите телевизор на источник сигнала HDMI. Включите телевизор и спутниковый ресивер. С помощью кнопки «SOURCE» или «INPUT» на телевизоре или его пульте дистанционного управления выберите гнездо HDMI. Возможно, вам придется нажать кнопку несколько раз, пока вы не найдете правильное соединение. Когда вы переключитесь на правильный источник сигнала, вы увидите изображение устройства на экране.


Подключение ресивера с помощью кабеля 3RCA-3RCA (Tulip)

α) На задней панели ресивера вы должны увидеть 3 разъема разного цвета, к которым вы подключите кабель RCA(Tulip) того же цвета.

  • Красный (обеспечивает передачу сигнала. Предназначен для правого канала)
  • Жёлтый (активирует видеосигнал)
  • Белый (обеспечивает аудио либо моно-сигнал с левого канала)

Тюльпаны в ресивере.jpg 3RCA-3RCA.jpg

б) После подключения кабелей к ресиверу найдите три разъема RCA(Tulip) на телевизоре. На некоторых моделях эти разъемы находятся на одной из боковых панелей, на других — на задней стенке корпуса. Подключайте провода точно в соответствии с цветами!

Как подключать к двум телевизорам?

Приставка позволяет подключить два телевизионных приемника с одинаковым сигналом. Существует несколько возможностей для такого подключения. Они описаны ниже.

  1. Один из телеприёмников подсоединяется к декодеру при помощи RF-разъёма, второй – SCART-кабеля.
  2. Посредством ВЧ-модулятора. Это устройство напоминает обычный тройник для розетки. Его назначение – разделение сигнала на несколько потоков. Количество потоков определяет количество подключённых телевизоров и зависит от разветвителя.
  3. Третий вариант основан на подсоединении одного телевизора к разъёму HDMI, а второго – к SCART или RCA.

Однако при подключении 2 устройств к 1 приставке есть некоторые недостатки.

  • не будет возможности обзора двух (или более) различных телеканалов одновременно на всех сопряжённых телевизорах. Получается, что просмотр возможен только одного канала на всех ТВ.
  • при подключении декодера к ТВ посредством кабеля, длина которого превышает 15 метров, возникают весьма ощутимые помехи на кинескопе телевизора.
  • переключение каналов ведётся из того места, где подключен ресивер.

Преимущество заключается в том, что вы можете смотреть несколько телевизоров одновременно, не приобретая никакого оборудования, кроме приемника.

Как настроить?

Каналы настраиваются автоматически. Некоторые телевизоры оснащены панелью управления, расположенной непосредственно на внешней стороне, в то время как другие телевизоры можно настроить только с помощью пульта дистанционного управления.

Чтобы настроить каналы с помощью панели управления на самом телевизоре, необходимо найти нужную кнопку на внешней панели управления и нажать «Go». Это запустит автоматическую настройку. Затем необходимо подтвердить, что телеканалы были сохранены.

Чтобы настроить передачу с помощью пульта дистанционного управления, следуйте приведенным ниже рекомендациям.

  1. Сначала необходимо найти на пульте управления кнопку «Меню». Нажать её.
  2. Откроется окно. В этом окошке нужно выбрать пункт «Настройка каналов».
  3. Выполнить подтверждение действия, нажав кнопку «Ок».
  4. После того как поиск каналов будет завершён, нужно их сохранить, выполнив предложенное подтверждение.

Чтобы узнать, как подключить и настроить приемник, посмотрите видео ниже.
